Коаксиальный кабель Cavel SAT 703 B (01-2432), 100 м
Код товара: 38988
- Оболочка ПВХ
- Медный сердечник
- Двойной экран
- Наружный Ø6.8 мм
- -40 ºС… +80 ºС
Подробнее
Цена в интернет-магазине
Узнать цену для партнеров / монтажных организаций
24 163 р.
В наличии на складе
Доставка по Москве 2-3 рабочих дня
Доставка по Москве 2-3 рабочих дня
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

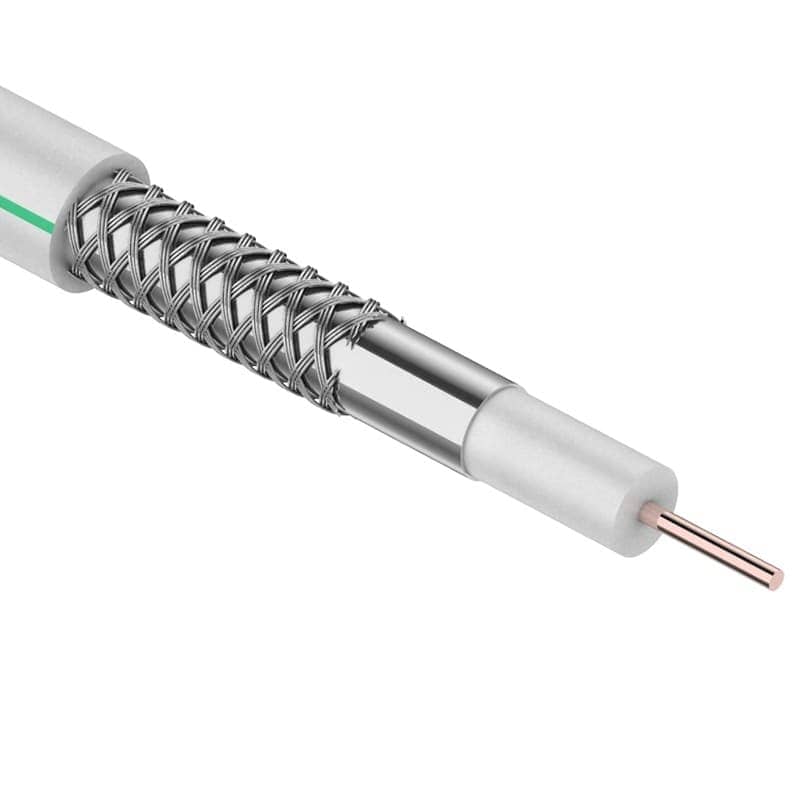

Внутренний проводник коаксиального кабеля Cavel SAT 703 B (01-2432) выполнен из меди, диэлектрический изоляционный слой — из вспененного полиэтилена (PEG), двойной экран — из ламинированной алюминиевой фольги (Al/Pet/Al), внешний проводник (оплетка) — из CuSn-проволоки, наружная оболочка — из ПВХ.
Основные характеристики:
- Диаметр сердечника — 1.13 мм.
- Наружный диаметр по диэлектрику — 4.8 мм.
- Плотность заполнения оплетки — 45 %.
- Диаметр по экрану — 5.3 мм.
- Наружный диаметр — 6.6 мм.
- Минимальный радиус при однократных/многократных изгибах — 35/70 мм.
- Удельный вес — 39.53 кг/км.
- Длина кабеля в бухте — 100 м.
- Вес бухты брутто — около 4 кг.
Эксплуатационные характеристики:
- Волновое сопротивление — 75±3 Ом.
- Сопротивление внутреннего проводника — 18 Ом/км.
- Сопротивление внешнего проводника — 22 Ом/км.
- Петлевое сопротивление — 40 Ом/км.
- Напряжение пробоя — 3 кВ.
- Максимальный ток — 8 А.
- Затухание при 20 ºС: 5 МГц — 1.6 дБ/100м, 200 МГц — 7.9 дБ/100м, 862 МГц — 17.1 дБ/100м, 2150 МГц — 27.9 дБ/100м, 3000 МГц — 33.4 дБ/100м.
- Экранирование — >75 дБ.
Страна производитель SAT 703 B (01-2432) — Италия. Рабочие температуры — –40 ºС… +80 ºС. Кабель поставляется в индивидуальной упаковке из ПВХ.
-
Cavel SAT 703 B (01-2432) Волновое сопротивление 75±3 Ом Сопротивление внутреннего проводника 18 Ом/км Сопротивление внешнего проводника 22 Ом/км Петлевое сопротивление 40 Ом/км Напряжение пробоя 3 кВ Максимальный ток 8 А Экранирование >75 дБ Сердечник коаксиального кабеля медный Изоляция сердечника коаксиального кабеля вспененный полиэтилен (диэлектрик) Экран ламинированная алюминиевая фольга (Al/Pet/Al) Внешний проводник коаксиального кабеля проволочная оплетка, CuSn Оболочка ПВХ Цвет оболочки белый Диаметр сердечника 1.13 мм Наружный диаметр по внутреннему диэлектрику 4.8±0.2 Плотность заполнения оплетки 45 % Наружный диаметр 6.6 мм Длина кабеля в бухте 100 м Минимальный радиус при однократных/многократных изгибах 35/70 мм Удельный вес 39.53 кг/км Рабочие температуры -40 ºС… +80 ºС Минимальная температура монтажа -5 ºС -
Технический паспорт Размер: 0.181 Мб
