ББП «Бастион «Рапан» 24/1.5
Код товара: 54718
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Резервированный источник вторичного питания «Бастион «Рапан» 24/1.5 предназначен для потребителей постоянного тока с номинальным напряжением 24 В. Номинальный ток суммарной нагрузки — 1 А. Максимальный кратковременный (5 с.) ток нагрузки в любом режиме — 1.5 А. Потребляемая от сети мощность (без АКБ и нагрузки) — не более 5 ВА.
Функциональность:
- Основной режим — питание от сети в интервале напряжений 175 В ~ 245 В AC.
- Резервный режим — батарейное питание нагрузки при отсутствии сетевого напряжения (автоматическое переключение).
- Диапазон напряжения на выходе в основном режиме — 27 В ~ 27.8 В DC, в резервном режиме — 20 В ~ 27.8 В DC.
- Уведомление о переходе в резервный режим.
- Мониторинг входных и выходных параметров — программируемый PIC-контроллер.
- Контроль параметров аккумуляторов.
- Цикловая защита преобразователя AC/DC.
- Защита выхода от перегрузки и КЗ.
- Защита от переполюсовки клемм АКБ.
- Электронная защита от короткого замыкания клемм АКБ.
- Защита батарей от глубокой разрядки — автоматическое отключение нагрузки при 21 В ~ 22 В на клеммах батареи.
- Защита нагрузки от поломки источника./li>
- Холодный старт — на заряде АКБ.

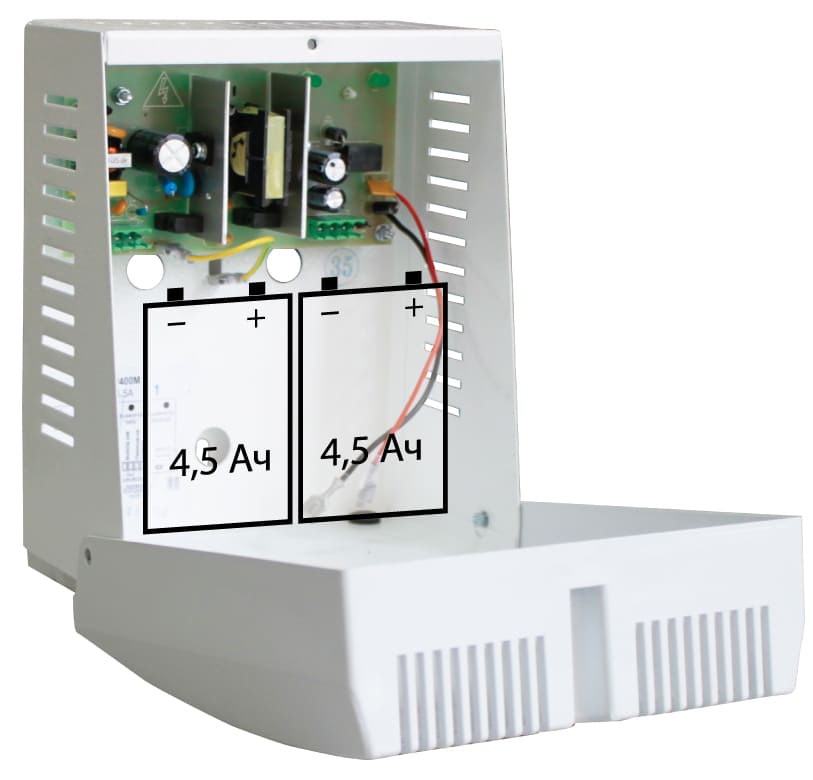

Для размещения двух свинцово-кислотных герметичных аккумуляторов 12 В емкостью 4.5 А·ч (в комплект не входят) в корпусе источника питания предусмотрено свободное место. Ток заряда АКБ — не более 650 мА.

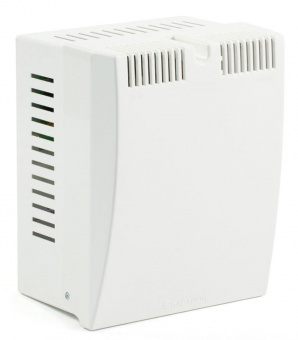

«Рапан» 24/1.5 оборудован релейным выходом (до 60 В, до 50 мА), печатной платой с сетевой и выходной колодками, клеммами для АКБ, колодкой перехода на резервное питание, светодиодными индикаторами напряжения. Корпус источника — металлопластиковый, со съемной крышкой. Рабочие температуры — –10 ºС… +40 ºС. Защита от пыли и влаги — IP20. Размер — 170×210×136 мм, вес — 1.1 кг. В комплект входят три разъемных клеммника и перемычка АКБ.
-
«Бастион «Рапан» 24/1.5 Напряжение питающей сети ~220 В, частотой 50 ±1 Гц с пределами изменения 175 В ~ 245 В Выходное напряжение при наличии напряжения сети ~220 В, основной режим — 27.0 В ~ 27.8 В
при отсутствии напряжения сети ~220 В, резервный режим — 20 В ~ 27.8 ВНоминальный ток нагрузки 1 А Максимальный ток нагрузки в основном режиме кратковременно (5 с.) 1.5 А Максимальный ток нагрузки в резервном режиме 1.5 А Ток заряда АКБ не более 0.65 А Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в резервном режиме 21.0 В ~ 22.0 В Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки не более 30 мВ Мощность, потребляемая изделием от сети без нагрузки и АКБ не более 5 ВА Тип АКБ герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В Количество АКБ 2 Рекомендуемая емкость АКБ 4.5 А·ч Характеристики релейного выхода напряжение — не более 60 В
ток— не более 50 мАСечение провода, зажимаемого в клеммах колодок не более 1.5 мм² Рабочие температуры –10 ºС… +40 ºC Относительная влажность воздуха при +25 °С 90 % Степень защиты оболочкой по ГОСТ 14254-96 IP20 Размер (Ш×Г×В) 170×210×136 мм Размер упаковки (Ш×Г×В) 175×215×140 мм Масса нетто 1.1 кг Масса брутто 1.2 кг -
Сертификат соответствия Размер: 0.742 МбТехнический паспорт Размер: 0.294 Мб
