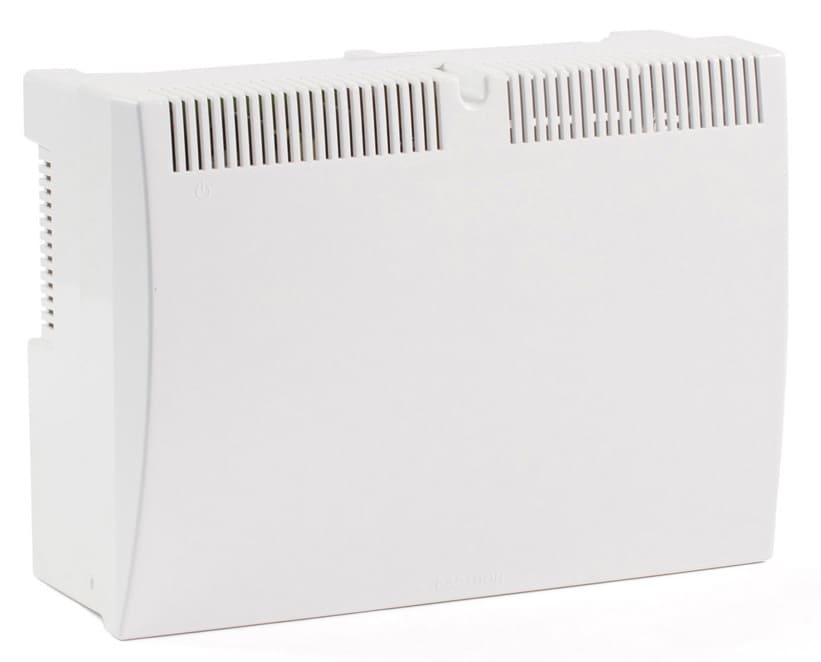

ББП «Бастион «Рапан» 24/5
Код товара: 54720
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Резервированный источник вторичного питания «Бастион «Рапан» 24/5 для устройств, потребляющих постоянный ток с напряжением 24 В (номинально), работает в основном режиме — от сети при напряжении 175 В ~ 245 В AC, в резервном режиме — от подключенных батарей. Номинальный суммарный ток нагрузки — 4.5 А. Предельно допустимый (кратковременно, до 5 с.) ток нагрузки в основном режиме — 5 А.
Функциональность:
- Автоматический переход в резервный режим.
- Выходное напряжение на выходе — 20 В ~ 28 В DC.
- Контроль параметров входа и выхода программируемым PIC-контроллером.
- Подключение сторонних устройств через диагностический разъем.
- Мониторинг наличия АКБ.
- Защита нагрузки от неисправности источника./li>
- Адаптивная многоступенчатая система защиты выхода от перегрузки и аварийного замыкания выходных клемм.
- Защита аккумуляторов от глубокой разрядки.
- Защита от переполюсовки и короткого замыкания клемм АКБ.
- Холодный старт — включение на заряде АКБ.

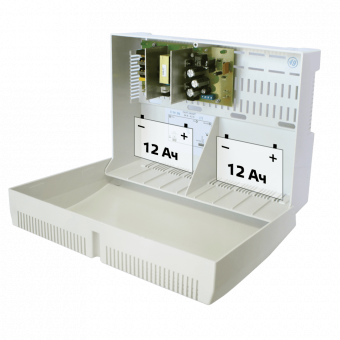

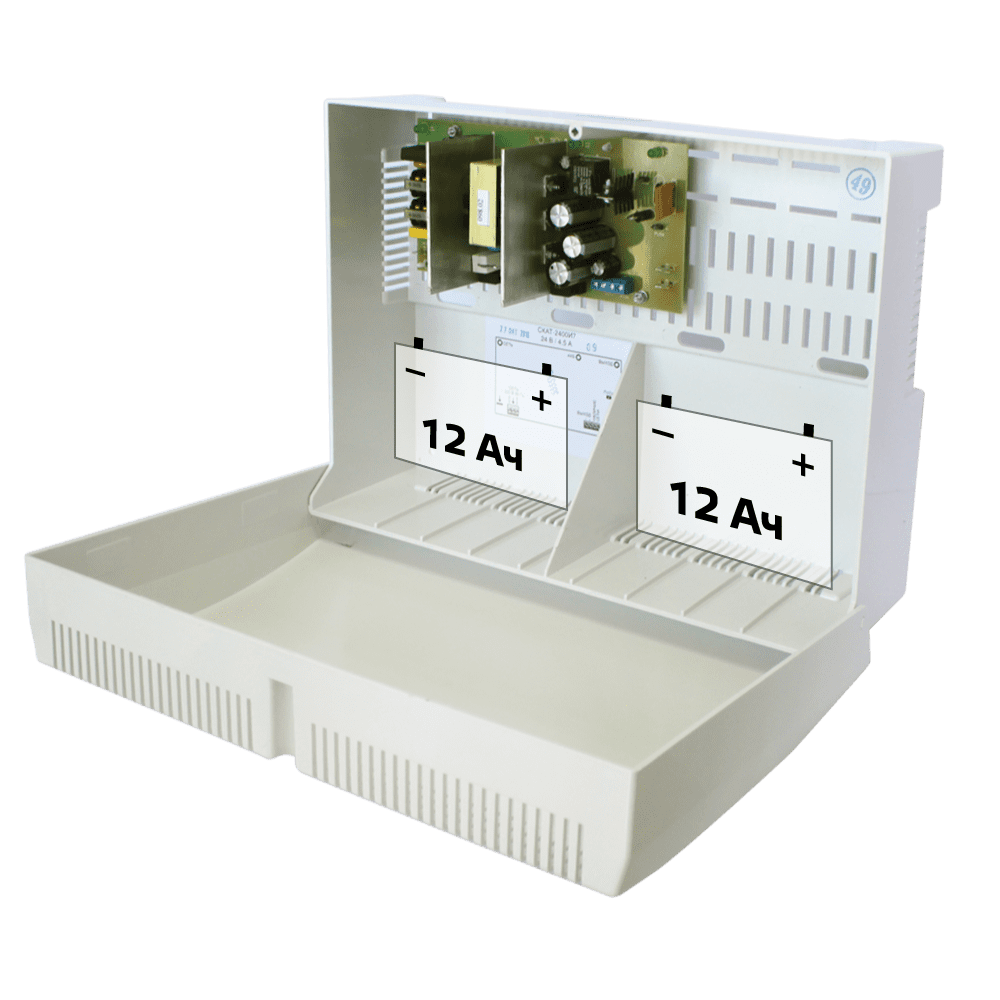

«Рапан» 24/5 оснащен релейным выходом (до 60 В, до 50 мА), платой с колодками «Сеть», «Выход», «АКБ» и «Наличие сети», контактами «Пуск», светодиодными индикаторами напряжения сети и выхода, отсеками для размещения двух герметичных свинцово-кислотных батарей 12 В емкостью 7 А·ч ~ 12 А·ч (приобретаются отдельно). Энергопотребление от сети без нагрузки и АКБ — 5 ВА. В комплект входит набор перемычек, ответные части к разъемам «АКБ», «Выход 24 В», «Релейный выход» и «Сеть». Защита пластикового корпуса от пыли и влаги — IP20. Рабочие температуры — –10 ºС… +40 ºС. Размер — 333×240×134 мм, вес — 1.2 кг.
-
«Бастион «Рапан» 24/5 Напряжение питающей сети ~220 В, частотой 50 ±1 Гц с пределами изменения 175 В ~ 245 В Выходное напряжение постоянного тока (как при наличии, так и при отсутствии напряжения сети) 20 В ~ 28 В Номинальный ток нагрузки 4.5 А Максимальный ток нагрузки в основном режиме кратковременно (5 с.) 5 А Ток заряда АКБ 0.45 А ~ 0.65 А Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в резервном режиме 21.0 В ~ 22.0 В Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки не более 40 мВ Мощность, потребляемая изделием от сети без нагрузки и АКБ не более 5 ВА Тип АКБ герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В Количество АКБ 2 Рекомендуемая емкость АКБ 7 А·ч ~ 12 А·ч Характеристики релейного выхода напряжение — не более 60 В
ток— не более 50 мАСечение провода, зажимаемого в клеммах колодок не более 2.5 мм² Рабочие температуры –10 ºС… +40 ºC Относительная влажность воздуха при +25 °С 80 % Степень защиты оболочкой по ГОСТ 14254-96 IP20 Размер (Ш×Г×В) 333×240×134 мм Размер упаковки (Ш×Г×В) 350×247×140 мм Масса нетто 1.2 кг Масса брутто 1.45 кг -
Технический паспорт Размер: 0.313 МбСертификат соответствия Размер: 0.742 Мб
