Автоматика Came BX704 (001U2565RU)
- Привод BX704AGS
- Фотоэлементы DIR10
- Два пульта ДУ TOP44RGR
- Плата-радиоприемник AF43S
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

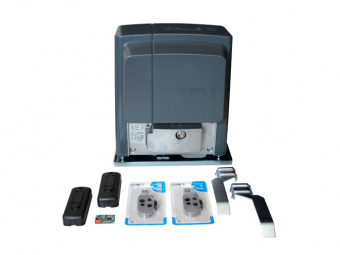

Комплект Came BX704 (001U2565RU) для автоматизации откатной створки весом до 400 кг, шириной до 14 м включает в себя привод BX704AGS, плату-радиоприемник AF43S, фотоэлементы DIR10 и два пульта ДУ TOP44RGR.
BX704AGS
Привод поддерживает беспроводную систему безопасности RIO 2.0, протокол удаленного доступа CRP, управление через облачный сервис Came Connect. Оборудован мотор-редуктором (230 В AC, пусковой конденсатор 12 мкФ), энкодером (контроль движения, обнаружение препятствий, настройка чувствительности), механическими концевыми выключателями, блоком управления ZBX7N. Управляющая плата укомплектована контактами кодонаборной клавиатуры, антенны, радиоприемника AF, карты памяти, считывателя, модуля RGP1, плат R700 (R800, R900), RSE etc. Защита от пыли и влаги — IP44, рабочие температуры — –20 ºС… +55 ºС. Питание — 230 В AC. Энергопотребление — 420 Вт. Размер — 300×241.5×307.5 мм, вес — 10 кг.
Функциональность:
- Толкающее усилие — 300 Н.
- Скорость движения створки — 10 м/мин.
- Режим неполного (на 10 % ~ 80 %) открывания.
- Настройка усилия (на трансформаторе), времени (5 ~ 40 с) частичного открывания, автоматического закрывания (до 180 c.), скорости (3 уровня) торможения, времени (до 10 с.) предварительного включения лампы и т. д.
- Импорт и экспорт данных через карту памяти.
- Блокировка и разблокировка вручную.
- Термозащита двигателя со срабатыванием при 150 ºC.
- Самодиагностика устройств безопасности.
- Интенсивность — 3 ~ 12 циклов/ч.
AF43S
Плата-радиоприемник (433.92 МГц) с кодировкой ASK, чувствительностью –107 дБм работает при температурах –20 ºС… +55 ºС. Питание (от привода) — 5 В DC. Потребляемый ток — 5.5 мА. Вес брутто — 15 г.
DIR10
Накладные фотоэлементы в составе передатчика (TX) и приемника (RX) действуют в радиусе 10 м. Питание — 24 В DC, 24 В AC, 12 В DC, 12 В AC. Потребляемый ток — 60 мА (при 24 В DC). Коммутируемый ток — до 500 мА (при 24 В). Защита от пыли и влаги — IP54. Рабочие температуры — –20 ºС… +55 ºС. Размер каждого компонента — 46×23×108 мм. Вес брутто — 160 г.
TOP44RGR
Четырехканальный брелок (пульт ДУ) с частотой 433.92 МГц и динамическим кодом (до 4.3 млрд кодов) оснащен четырьмя кнопками. Дальность передачи радиосигнала на открытой местности — 50 ~ 150 м. Питание — литиевая батарея CR2032 (3 В DC). Материал — поликарбонат. Размер — 34×70×13 мм. Вес — 16 г.
-
Автоматика ворот Came BX704 (001U2565RU) Назначение для откатных ворот шириной до 14 м, весом до 400 кг Привод BX704AGS Количество в комплекте 1 шт. Особенности энкодер, блок управления ZBX7N, механические концевые выключатели Толкающее усилие 300 Н Рабочая скорость 10 м/мин Конденсатор 12 мкФ Термозащита 150 ºС Питание 230 В AC Потребляемая мощность 420 Вт Защита IP44 Рабочие температуры –20 ºС… +55 ºС Размер 300×241.5×307.5 мм Вес 10 кг Фотоэлементы DIR10 Количество в комплекте 1 шт. Радиус действия 10 м Коммутируемый ток до 500 мА (при 24 В) Питание 24 В DC, 24 В AC, 12 В DC, 12 В AC Потребляемый ток 60 мА Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 46×23×108 мм Вес 160 г Плата радиоприемника AF43S Количество в комплекте 1 шт. Кодировка ASK Частота 433.92 МГц Чувствительность –107 дБм Питание 5 В DC, от привода Потребляемый ток 5.5 мА Рабочие температуры –20 ºС… +55 ºС Вес 15 г Пульт ДУ TOP44RGR Количество в комплекте 2 шт. Количество каналов 4 Частота 433.92 МГц Питание батарея CR2032, 3 В Материал корпуса поликарбонат Размер 34×70×13 мм Вес 16 г -
Руководство пользователя Размер: 7.487 МбСертификат соответствия Размер: 0.359 МбТехнический паспорт Размер: 5.374 Мб
