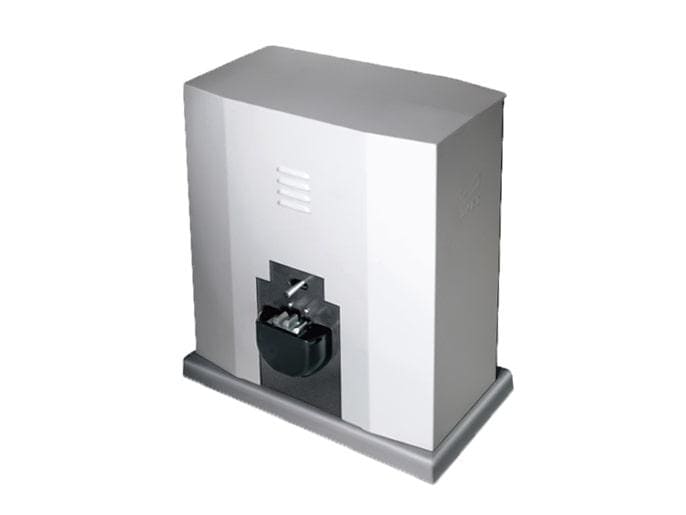

Привод Came BY-3500T
Код товара: 34944
- Усилие до 3500 Н
- 3-фазный двигатель
- Блок управления ZT6
- Термозащита при 140 ºС
- Механическая разблокировка
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Привод Came BY-3500T для автоматизации откатной створки откатных длиной до 17 м, весом до 3500 кг разработан с учетом уличной эксплуатации под навесом в любое время года: корпус соответствует стандарту защиты от пыли и влаги IP54, рабочие температуры — –20 ºС… +55 ºС. Укомплектован 3-фазным двигателем, механическими концевыми выключателями, платой управления ZT6 (24 В AC) с LED-индикаторами, DIP-переключателями и кнопками программирования, тремя сетевыми предохранителями (на 3 фазы). Зубчатая составная рейка в комплект не входит.
Функциональность:
- Толкающее усилие — 3500 Н.
- Скорость движения створки — до 10.5 м/мин.
- Передаточное число — 1/28.
- Частичное открывание с автозакрыванием.
- Толкающий импульс в момент начального смещения тяжелых ворот.
- Термозащита мотора (на 140 ºC).
- Подключение сигнальных ламп, фотоэлементов, устройств управления (суммарно до 40 Вт).
- Второй радиоканал для работы дополнительных устройств.
- Самотестирование устройств безопасности перед каждой операцией.
- Интенсивность (20 ºС, створка 10 м) — 14 циклов/ч.
- Класс изоляции — I.
Плата управления оснащена клеммной панелью для подключения трансформатора, устройств управления и безопасности, предохранителями, разъемом платы радиоприемника (AF43S или AF43SM), триммерами TCA (настройка задержки автоматического закрывания — 1 ~ 120 с.) и AP.PARZ (настройка времени частичного открывания — 1 ~ 14 с.). Питание — 230/400 В AC (определяется заменой контактов). Максимальная потребляемая мощность — 1 кВт, ток — 2 А. Размер — 480×295×578 мм, вес — 74 кг.
-
Привод BY-3500T Назначение для автоматизации откатных ворот со створкой весом до 3500 кг, длиной до 17 м Особенности встроенный блок управления ZT6, механические концевые выключатели Толкающее усилие 3500 Н Рабочая скорость до 10.5 м/мин Передаточное число 1/28 Термозащита двигателя 140 ºС Питание 230/400 В AC (3 фазы), на плату питания 24 В AC Потребляемая мощность 1000 Вт Потребляемый ток 2 А Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 480×295×578 мм Вес 74 кг -
Руководство пользователя Размер: 14.574 МбСертификат соответствия Размер: 0.359 МбТехнический паспорт Размер: 5.374 Мб
