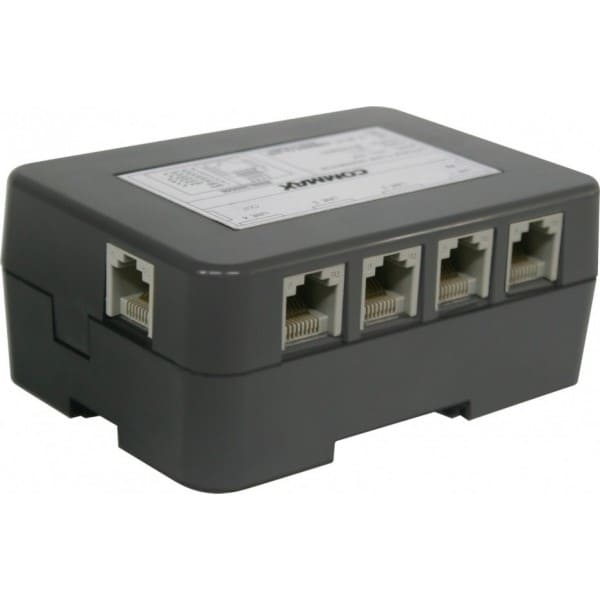

Поэтажный распределитель Commax CCU-4GF
- На четыре квартирных монитора
- Многоквартирная система Gate View
- Для DRC-GAC, DRC-GAB, CDS-4GS
- Разъемы под патч-корд RJ-45 CAT5
Подробнее
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Поэтажный распределитель Commax CCU-4GF предназначен для подключения до четырех домашних видеодомофонов, расположенных на расстоянии до 50 м.
Функциональность:
- Поддержка электросхемы «звезда» при подключении мониторов многоквартирной системы Gate View.
- Подключение к плате вызывных панелей Commax DRC-GAC и Commax DRC-GAB.
- Подключение к пульту консьержа Commax CDS-4GS.
- Подключение к телефону в вестибюле.
- Ввод восьми линий с предыдущего этажа, вывод восьми линий на следующий этаж (патч-корд RJ-45 CAT5).
- Расширение видеодомофонной системы до 40 подключенных устройств с привлечением нескольких распределителей (в пределах 300 м от общего входа до самого дальнего монитора).
CCU-4GF оснащен портами входа, выхода, четырьмя разъемами для квартирных мониторов. Предусмотрена настенная установка. Питание — DC 12 В, до 0.5 ~1 А (БП в комплект не входит). Потребление тока — до 80 мА. Размер — 106×76×44 мм.
-
Commax CCU-4GF Тип передачи общий холл: 8 линий (полярность) (соединительный кабель RJ-45 CAT5) Питание DC 12 В, 80 мА (макс.) Подключение UTP PCB-линии DRC-GAC/GAB → «IN» CCU-4GF (вход)
«OUT» CCU-4GF (выход) → «IN» CCU-4GF (расширение)
линии 1, 2, 3, 4 → каждый монитор (видеодомофон Gate View)Расстояние макс 300 м: общий вход → монитор (с расширением CCU-4GF-to-CCU-4GF можно подключить до 40 единиц) Размер 106×76×44 мм -
Руководство пользователя Размер: 8.546 МбДля скачивания файла заполните, пожалуйста, форму:
