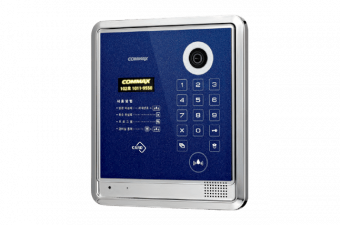

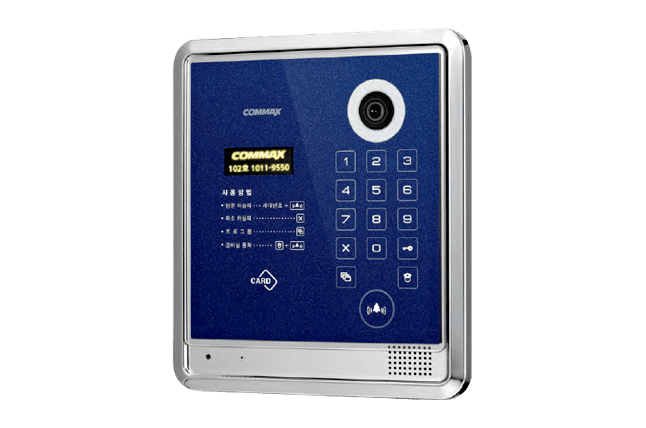

Вызывная панель Commax DRC-701LC/RF
- Сенсорное управление
- По ПИН-коду и карте
- Камера с CCD-сенсором
- Считыватель Mifare
- -20 ºС… +50 ºС
- Описание
- Характеристики
- Скачать
-
Многоабонентная аналоговая вызывная панель Commax DRC-701LC/RF подходит для двух многоквартирных систем видеодомофонии: «481» — с подключением станции охраны, телефона в вестибюле и абонентских мониторов по коаксиальному кабелю, Gate View — с подключением по UTP-кабелю. Поддерживает идентификацию по карте, ПИН-коду, программирование функций. Укомплектована цветной камерой на CCD-сенсоре 1/4" с регулировкой направления видеонаблюдения, информационным OLED-дисплеем, сенсорной клавиатурой, считывателем с частотой Mifare.
Функциональность:
- Управление электрозамком.
- Вызовы на квартирные видеодомофоны, пульт охраны.
- Регистрация до 2048 карт (без ограничений при интеграции SecuMAX).
- Добавление и удаление ПИН-кода квартиры, здания, администратора.
- Считывание карт на расстоянии до 60 мм.
- Чувствительность матрицы камеры на расстоянии до 300 мм — 5 лк.
- Угол обзора объектива по горизонтали — 68º, по вертикали — 55º.
- ИК-подсветка при черно-белой съемке.
- Подсветка белым светом при цветном изображении.
- Электронный ключ — доступ по ПИН-коду квартиры, здания (отключаемая функция).
- Автоматический вызов на пульт охраны при ошибочном наборе ПИН-кода или считывании незарегистрированной карты более трех раз.
- Функция передачи отдельного видеовыхода на выделенный монитор для наблюдения за общим входом.
- Настройка продолжительности открывания двери (1 ~ 25 с.).
- Проверка статуса абонентских мониторов при введении пароля администратора. Статусы: на линии, занято, ожидание, режим отсутствия хозяев, авария (пожар, утечка газа, несанкционированное проникновение), ошибка связи.
- Принудительная разблокировка замка через SecuMAX.
- Передача записей о событиях доступа общего входа, сигналов об открывании двери снаружи, открывании с применением силы и принудительной разблокировки замка в SecuMAX.
- Голосовые подсказки при программировании функций.
- Регулировка громкости вызова, переговоров, звукового сопровождения нажатия кнопок, голосовых сообщений.
DRC-701LC/RF оборудована датчиком приближения для включения подсветки, микрофоном и динамиком. Поверхность из закаленного стекла защищена AF-покрытием. Установка — заподлицо. Дистанция подключений коаксиальным кабелем 7C2V — до 400 м, UTP-кабелем CAT. 5e — 300 м. Рабочие температуры — -20 ºС… +50 ºС (тестирование до -40 ºС). Питание — DC 12 В, 1 А. Ток, потребляемый в режиме ожидания — 200 мА, максимальный — 450 мА. Размер — 230×260×72 мм.
-
Commax DRC-701LC/RF Подключение система Gate View (кабель UTP): монитор (8 проводов – общие 6 проводов + видео 2 провода), телефон станции охраны (общие 4 провода)
система 481 (коаксиальный кабель): монитор (4 общих провода, по коаксиальному кабелю передаются аудио и видео), телефон станции охраны (8 общих проводов, 3 канала + 1 канал с «типом баланса»)Тип матрицы CCD 1/4" Чувствительность 5 лк на 300 мм от камеры Угол обзора объектива по горизонтали — 68º, по вертикали — 55º Вид связи громкая связь Дисплей OLED Частота считывателя 13.56 МГц Электрическая мощность антенны считывателя ниже 47.5 мВ/м на 10 метров Тип частоты считывателя A1D Система модуляции считывателя ASK Диапазон детекции RFID 60 мм Дистанция коаксиал: 3С2V – 200 м, 5C2V – 300 м, 7C2V – 400 м; UTP CAT. 5e – 300 м Питание 12 В DC Потребление дежурный режим: 200 мА, максимально: 450 мА Температура эксплуатации -20 ºС… +50 ºС (тестирование до -40 ºС) Размер 230×260×72 мм -
Руководство пользователя Размер: 31.553 Мб
