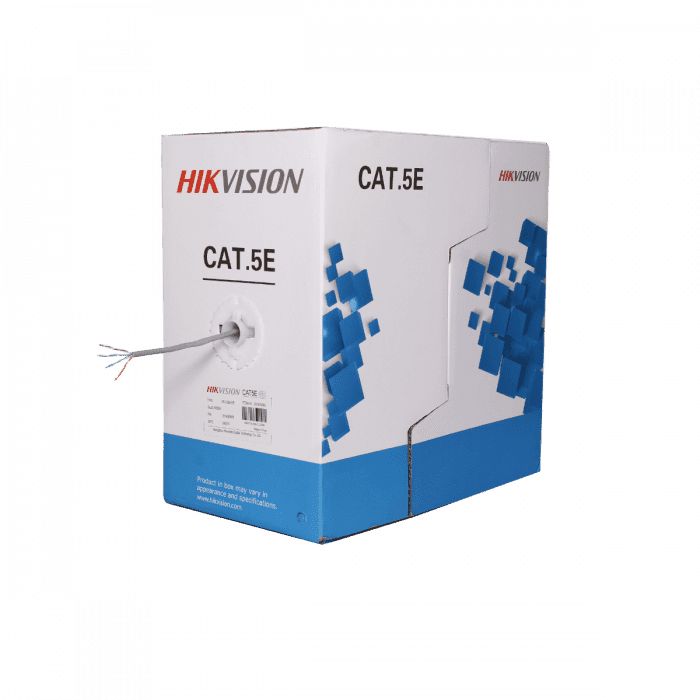

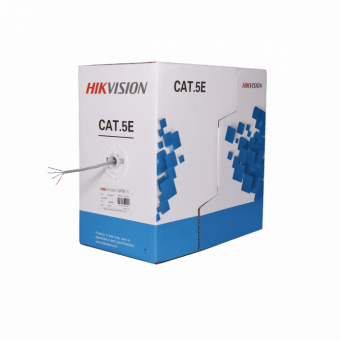

UTP-кабель Hikvision DS-1LN5E-E/E
- Длина 305 м
- 4 витые пары
- Категория 5e
- 99.95 % медь
- Разрывная нить
- Описание
- Характеристики
- Скачать
-
Неэкранированный UTP-кабель Hikvision DS-1LN5E-E/E для внутренней прокладки состоит из четырех витых пар категории 5e. Проводники изготовлены из чистой меди: содержание Cu — 99.95 %. Изоляция проводников выполнена из полиэтилена высокой плотности (HDPE), внешняя оболочка — из ПВХ.
Характеристики:
- Диаметр проводника в изоляции — 0.82 мм ±0.04 мм.
- Внешний диаметр оболочки — 4.7 ±0.4 мм.
- Рабочее напряжение — 80 В.
- Сопротивление при 1 ~ 100 МГц — 100 ±15 Ом.
- Максимальное сопротивление постоянному току — 14.8 Ом на 100 м.
- Задержка передачи сигнала при 1 ~ 100 МГц — не более 45 нс. на 100 м.
- Прочность на разрыв: новый кабель — ≥13.5 МПа, после теста (семь дней по 24 ч. при 100 ºС) — ≥12.5 МПа.
- Натяжение: новый кабель — ≥150%, после теста — ≥125%.
DS-1LN5E-E/E оснащен разрывной нитью для удобства доступа к сердечнику при обжиме или соединении кабелей. Качество подтверждено fluke-тестом. Рабочие температуры — –20 ºС… +70 ºС. При сгибании на холоде (испытание в течение 4 часов при –20 ±2 ℃) видимых изломов не обнаружено. Длина в упаковке — 305 ±1.5 м.
- Диаметр проводника в изоляции — 0.82 мм ±0.04 мм.
-
Hikvision DS-1LN5E-E/E Основной проводник Материал чистая медь 99.95 % Диаметр 0.45 мм (+0.01 мм сверху, –0.01 мм снизу) Изоляция провода Материал полиэтилен высокой плотности Диаметр 0.82 мм (±0.04 мм) Внешний вид Толщина 0.50 мм (±0.05 мм) Внешний диаметр 4.7 ±0.4 мм Покрытие очищенное, найтовое, насыщенное Материал ПВХ, СМ Цвет серый ZLC1003 Маркировка кабеля Высота символов 3 мм (±0.1 мм) Цвет символов черный Ошибки печати и пробелы ±0.5 %, 1 м Цвет внутренних проводов 1 голубой и бело-голубой
2 оранжевый и бело-оранжевый
3 зеленый и бело-зеленый
4 коричневый и бело-коричневыйУпаковка Материал деревянный ящик, картон Габариты по запросу Длина кабеля в упаковке 305 ±1.5 м/80 ±1.5 м Физические свойства оболочки нового кабеля Прочность на разрыв ≥13.5 МПа Натяжение ≥150 % Период использования Период использования (старения) 100 ℃ × 24/7 Физические свойства оболочки после периода использования Прочность на разрыв ≥12.5 МПа, дисперсное отношение ±25 % Натяжение ≥125 %, дисперсное отношение ±20 % Сгибание на холоде (–20 ±2℃ × 4 ч.) не обнаружено видимых изломов Электрические характеристики Сопротивление при 1 – 100 МГц 100 ±15 Ω Задержка при 1 – 100 МГц не более 45 нс, за 100 м Макс. сопротивление постоянному току 14.8 Ом на 100 м Максимальный дисбаланс сопротивления проводника постоянному току 5 % Рабочие температуры –20 ºС… +70 ºС -
