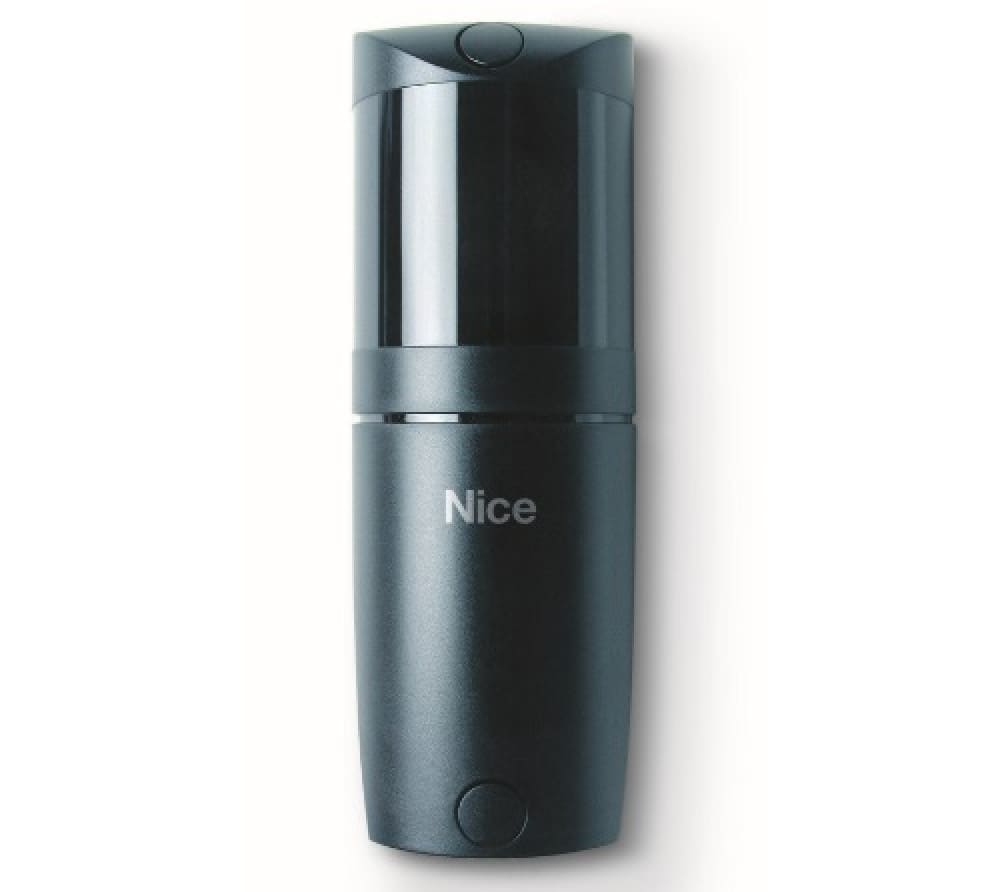

Фотоэлемент Nice FT210
- Узкий луч 3º ~ 4º
- Дальность 7 ~ 30 м
- Детекция тел от 50 мм
- Поворотный блок на 210º
- LED-индикация уровня сигнала
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Фотоэлемент Nice FT210 с релейным выходом представляет собой ИК-передатчик (ТХ), устанавливаемый на створке и поддерживающий подключение чувствительных резистивных кромок безопасности, и приемник (RX), монтируемый на неподвижной стойке. При обнаружении препятствия луч между ТХ и RX прерывается, реле (до 500 мА, 48 В) отключается. За счет поворотной оптики (ориентирование по горизонтали 210º, вертикали — 30º) допустим монтаж на любой поверхности в пределах прямой видимости между датчиками.
Характеристики:
- Настройка вектора детекции соразмерным светодиодом.
- Прямая оптическая интерполяция TX — RX с модулированным и кодированным ИК-лучом.
- Два уровня настройки дальности действия при оптимальных атмосферных условиях (без JP1 и с JP1): полезная — 7 м и 15 м; максимальная — 15 м и 30 м.
- Обнаружение непрозрачных объектов размером от 50 мм, перемещающихся со скоростью не более 1.6 м/с.
- Ширина луча передачи TX — ±4º, приема RX — ±3º.
- Время отклика выходов: «Фото» — до 45 мс, ALT — до 30 мс, ALT1 — до 1.5 с.
- Механический ресурс контактов выходного реле — более 1 млн циклов, электрический — более 200 000 циклов при резистивной нагрузке 0.25 А (24 В DC).
- LED-индикация уровня сигнала, ошибки, разряда батареи etc.
Стандарт защиты корпуса из поликарбоната от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +55 ºС. Питание приемника — 12 ~ 24 В AC/DC. Потребляемый ток приемника — 120 мА при 12 В DC, 70 мА при 24 В AC. Питание передатчика — 3.6 В литиевой батареи (в комплект не входит) типа C емкостью 7 А·ч или AA емкостью 2 А·ч. Размер — 46×128×45 мм. Вес приемника — 135 г, передатчика с батареей FTA1 (FTA2) — 165 г (140 г).
-
Nice FT210 Возможности обнаружения непрозрачные объекты, расположенные на оптической оси между TX и RX, размером более 50 мм и движущиеся со скоростью менее 1.6 м/с Настройка угла детекции 210° по горизонтальной оси и 30° по вертикальной оси Полезный диапазон 7 м или 15 м (с JP1, вставленным в передатчик) для максимального смещения TX-RX ±2° (диапазон может быть дополнительно уменьшен при наличии особенно интенсивных атмосферные условия: туман, дождь, снег, пыль и т.д.) Максимальная дальность 15 м или 30 м (с JP1, вставленным в TX) для максимального смещения TX-RX ±2º) Угол передачи TX ±4° (значение взято при 50 % мощности) Угол приема RX ±3° (значение взято при 50 % мощности) Пропускная способность реле до 500 мА, 48 В Питание приемника 24 В DC, 24 В AC, 12 В AC, 12 В DC Потребляемый ток приемника 120 мА при 12 В DC, 70 мА при 24 В AC Питание передатчика 3.6 В литиевой батареи (в комплект не входит) типа C или AA Монтаж RX: вертикальный настенный монтаж или на стойках «MOCF» с кронштейном «FA2»
TX: непосредственно на ворота с помощью прилагаемых винтовЗащита IP44 Рабочие температуры –20 ºС… +55 ºС Размер 46×128×45 мм Вес приемника — 135 г
передатчика с FTA1 (FTA2) — 165 г (140 г) -
Руководство пользователя Размер: 2.966 Мб
