Автоматика Nice HKHSBDKIT2
- Привод HK7024HS
- Привод HK7224HS
- Приемник OXIBD
- Фотоэлементы EPMB
- Два пульта ДУ ON3EBD
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

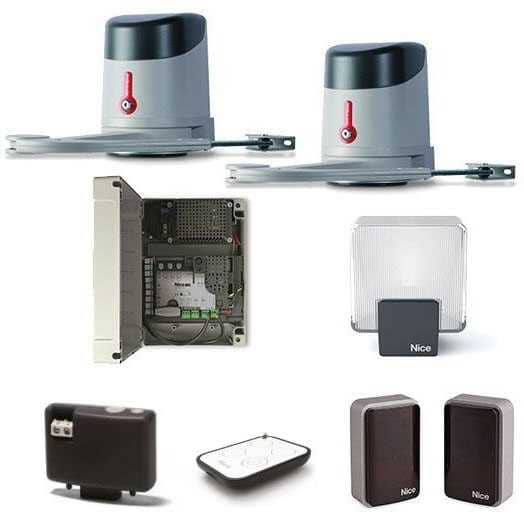

Комплект Nice HKHSBDKIT2 для автоматизации распашных ворот включает в себя электромеханические приводы HK7024HS и HK7224HS, фотоэлемент Medium BlueBus EPMB, приемник OXIBD, сигнальную лампу с антенной ELDC и два пульта ДУ ON3EBD. Рассчитан на створки шириной до 3.5 м, весом до 330 кг.
HK7024HS и HK7224HS
Привод с энкодером оснащен прямозубым редуктором, шарнирным рычагом с защитой от случайной ампутации и блоком управления, поддерживающим подключение программатора O-View с интерфейсом IBT4N, питание от солнечных батарей и резервной АКБ PS124 (источники в комплект не входят). БУ оборудован выходами для электрозамка (12 В AC, до 15 ВА), мигающего устройства (12 В, до 21 Вт), индикатора открытых ворот (сигнальной лампы на 24 В, до 4 Вт), разъемом SM, входами антенны, BlueBus-совместимых устройств (подключение, распознавание, запоминание), устройств мгновенной остановки и т. д.
Параметры:
- Автоматический, полуавтоматический и ручной режимы.
- Настройка (8 уровней) мощности и скорости двигателя, задержки (5 ~ 180 с.), реверса (100 мс. ~ 800 с.), пошагового (в том числе для коллективного использования) и частичного открывания створки.
- Функция «Двигать в любом случае» — автоперемещение створки без учета состояния устройств безопасности.
- Двойная технология детекции препятствий.
- Автоматический поиск крайних положений.
- Микрометрическая настройка интегрированных концевых выключателей.
- Угол максимального распахивания створки: полная тяга — 110º, укороченная — 90º.
- Номинальный крутящий момент — 120 Н·м, максимальный (при пуске) — 500 Н·м.
- Скорость холостого хода — 1.5 об/мин, открывания на 90° — 10 с.
- Поддержка наружной разблокировки Nice KIO (переключатель с ключом для низковольтных контактов и механизмом разблокировки металлическим тросом KA1).
- Непрерывная работа до 7 минут, интенсивность — до 40 циклов/ч.
- Ресурс — 150 000 ~ 500 000 циклов.
- Сеть — 230 В AC, питание двигателя — 24 DC, энергопотребление — до 300 Вт, потребляемый ток — до 1.5 А.
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ºС… +55 ºС.
- Размер без тяги — 210×290×320 мм, с тягой — 210×665×320 мм, вес — 10.5 кг.
HK7224HS отличается от HK7024HS отсутствием блока управления и сопутствующего ему функционала, питанием (24 В DC), мощностью (140 Вт), весом (9.5 кг).
EPMB
Фотоэлемент (передатчик TX и приемник RX) с двойным антибликовым контуром, автоматической синхронизацией для предупреждения интерференции, поддержкой BlueBus (управление, питание) и LED-индикаторами представляет собой D-детекторы присутствия. Полезный радиус действия — 15 м, предельный — 30 м. Угол обнаружения при фиксированной и ориентируемой оптике — 10º и 30º. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.
OXIBD
4-канальный приемник с антенной (433.92 МГц) поддерживает связь с передатчиком на расстоянии до 500 м (ячеистая технология радиопротокола Nice), 2-стороннюю кодировку BD, передачу данных о статусе ворот, подтверждений полученных команд. Чувствительность — –108 дБм. Емкость памяти — 1024 односторонних и 750 двусторонних передатчиков. Предусмотрена LED-индикация. Питание — 5 В DC (от БУ HK7024HS). Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм. Вес — 22 г.
ON3EBD
Трехканальный пульт ДУ (433.92 МГц) с динамическим кодом, тремя функциональными и информационной кнопками получает питание от литиевой батареи CR2032 (3 В DC). Рабочие температуры — –5 ºC... +55 ºC. Защита от пыли и влаги — IP40. Размер — 45×56×11 мм. Вес — 18 г.
ELDC
Светодиодная (белый цвет) сигнальная лампа работает в режиме мигания (по 5 с. на включение и отключение). Укомплектована антенной 433.92 МГц. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Питание — 12 ~ 36 В. Размер — 132×72×155 мм.
-
Nice HKHSBDKIT2 Назначение для распашных ворот со створками шириной до 3.5 м и весом до 330 кг Привод HK7024HS Количество в комплекте 1 шт. Блок управления есть Угол открывания до 110º Номинальный крутящий момент 120 Нм Максимальный крутящий момент 500 Нм Скорость при холостом ходе 1.5 об/мин Непрерывная работа до 7 мин. Количество циклов до 40 циклов/ч Питание 230 В AC Питание двигателя 24 В DC Потребляемая мощность 300 Вт Ресурс (зависит от интенсивности и условий эксплуатации) 150 000 ~ 500 000 циклов Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер без тяги — 210×290×320 мм, с тягой — 210×665×320 мм Вес 10.5 кг Привод HK7224HS Количество в комплекте 1 шт. Блок управления нет Угол открывания до 110º Номинальный крутящий момент 120 Нм Максимальный крутящий момент 500 Нм Непрерывная работа до 7 мин. Количество циклов до 40 циклов/ч Питание двигателя 24 В DC Потребляемая мощность 140 Вт Потребление тока 6 А до 2 с. Ресурс (зависит от интенсивности и условий эксплуатации) 150 000 ~ 500 000 циклов Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер без тяги — 210×290×320 мм, с тягой — 210×665×320 мм Вес 9.5 кг Фотоэлемент EPMB Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз 10º ~ 30º Питание сети BlueBus Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г Сигнальная лампа ELDC Количество в комплекте 1 шт. Тип белый светодиод Режим мигания по 5 с. Материал корпуса пластик Питание 12 ~ 36 В Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 132×72×155 мм -
Руководство пользователя Размер: 7.101 Мб
