Автоматика Nice HY7005BDKIT2
- Приемник OXIBD
- Два привода HY7005
- Два пульта ДУ ON3EBD
- Блок управления MC800
- Фотоэлементы Medium EPM
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

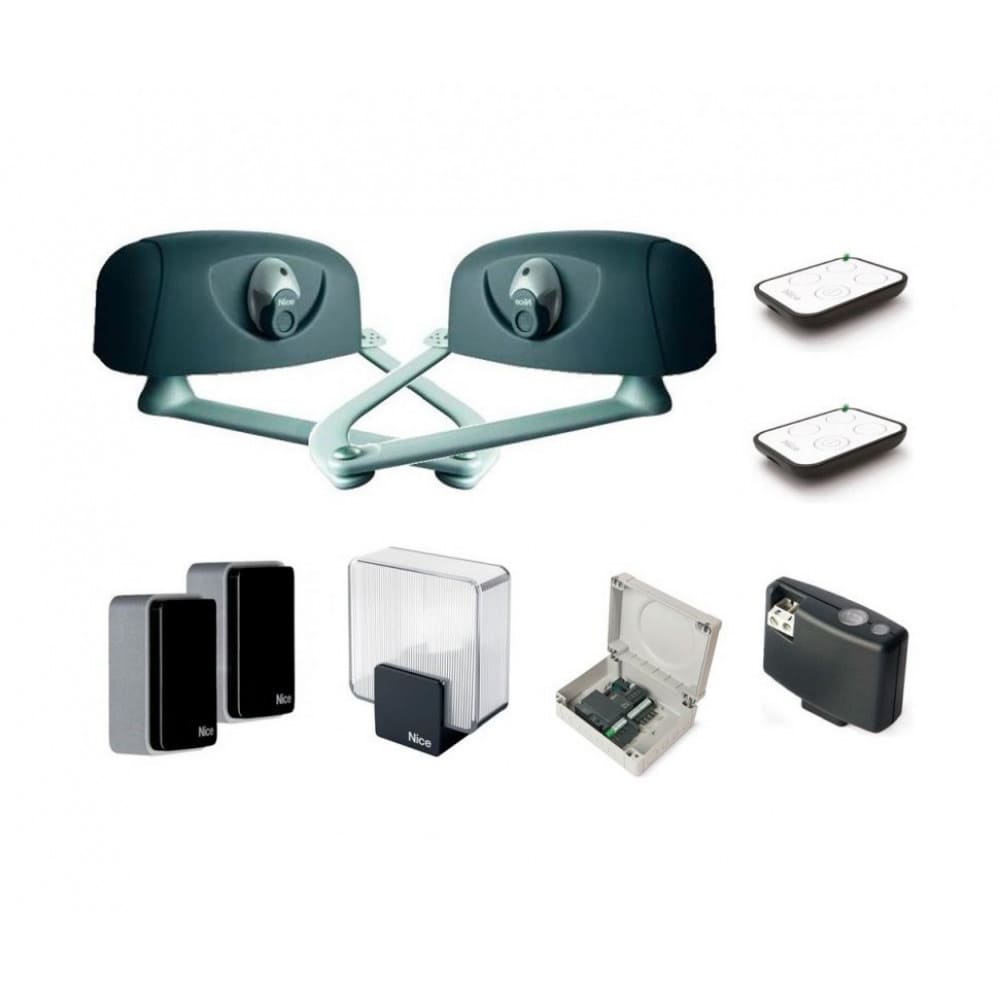

Комплект Nice HY7005BDKIT2 для автоматизации распашных ворот со створками весом до 800 кг, шириной до 3 м состоит из двух нереверсивных приводов HY7005, электронного блока управления MC800, приемника OXIBD, фотоэлемента Medium EPM, двух пультов ДУ ON3EBD и сигнальной лампы ELAC.
HY7005
Электромеханический привод с шарнирным рычагом, редуктором и ограничителями движения (концевыми выключателями) обеспечивает открытие створки за 12 с. Питание — 230 В AC. Энергопотребление — 250 Вт. Рабочие температуры — –20 ºС… +70 ºС. Защита от пыли и влаги — IP43. Размер — 350×165×242 мм. Вес — 13 кг.
Функциональность:
- Скорость — 1.7 об/мин.
- Крутящий момент — 400 Н·м.
- Компенсация колебаний однофазного переменного тока при пуске двигателя конденсатором емкостью 10 мкФ.
- Режим неполного открывания створки.
- Подключение электрозамка.
- «Фототест» — проверка устройств безопасности перед выполнением любой команды.
- Ручная разблокировка за счет размыкающего механизма.
- Открывание и закрывание створок вручную с предварительным отключением двигателя.
- Интенсивность работы — 20 циклов в час.
OXIBD
Четырехканальный приемник с рабочей частотой 433.92 МГц оснащен антенной, памятью на 750 двусторонних и 1024 односторонних передатчика, LED-индикатором. Передает сигнал на расстояние до 500 м за счет ячеистой топологии радиопротокола Nice. Функции: подтверждение полученной команды, отправление данных о статусе автоматики. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления). Рабочие температуры — –20 ºС… +55 ºС. Стандарт защиты от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм. Вес — 22 г.
MC800
Блок управления с DIP-переключателями для программирования функций, разъемом SM, двумя входами устройств безопасности и портом IBT4N для устройств с интерфейсом BusT4 поддерживает распознавание и запоминание подключенных устройств (BlueBus), подключение радиоантенны, электромеханического замка, концевых выключателей, индикатора открытых ворот etc. Защита от пыли и влаги — IP54. Рабочие температуры — –20 ºС… +55 ºС. Питание — 230 В AC. Максимальное энергопотребление — 900 Вт. Размер — 310×232×122 мм. Вес — 4.1 кг.
Функциональность:
- Регулировка задержки (5 ~ 180 с.) открывания и закрывания створок, усилия, длительности (до 3 с.) пускового тока.
- Режимы: автоматический, полуавтоматический, коллективного использования, частичного (8 вариантов) распахивания створок.
- Выполнение команд при неисправных устройствах безопасности («Двигать в любом случае»), после проверки исправности устройств безопасности («Фототест»).
- LED-индикация работы, неисправностей и необходимости ТО.
EPM
Фотоэлемент представляет собой передатчик (TX) и приемник (RX) — релейные D-датчики присутствия с двойным антибликовым контуром для защиты от солнечных лучей, синхронизируемые для предупреждения интерференции. Время срабатывания — до 30 мс. Эффективная дальность действия — 15 м, максимальная — 30 м. Угол обзора — 20º. Питание — 24 В DC, 24 В AC, 12 В DC. Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP44. Размер — 50×80×28.5 мм. Вес — 143 г.
ON3EBD
Пульт ДУ на 3 канала с рабочей частотой 433.92 МГц, кодировкой BD и O-Code оборудован тремя функциональными и одной информационной кнопками. Питание — литиевая батарея CR2032 (3 В DC). Защита от пыли и влаги — IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм. Вес — 18 г.
>ELAC
Белая LED-лампа с антенной 433.92 МГц подает световые сигналы, миганием (5 с. ~ 10 с) предупреждающие о перемещении створок. Корпус с универсальным кронштейном выполнен из ударопрочного пластика. Питание — 90 ~ 240 В AC. Энергопотребление — 5 Вт. Рабочие температуры — –20 ºС… +50 ºС. Защита от пыли и влаги — IP44. Размер — 132×72×155 мм. Вес — 220 г.
-
Nice HY7005BDKIT2 Назначение для распашных ворот шириной до 3 м и весом до 800 кг Привод HY7005 Количество в комплекте 2 шт. Конденсатор 10 мкФ Крутящий момент 400 Н·м Скорость 1.7 об/мин Количество циклов до 20 циклов/ч Питание 230 В AC, 1.2 А Потребляемая мощность 250 Вт Защита IP43 Рабочие температуры –20 ºС… +70 ºС Размер 350×165×242 мм Вес 13 кг Блок управления MC800 Количество в комплекте 1 шт. Тип электронный Программируемые функции 8 функций типа вкл./выкл. и 8 регулируемых функций Функции автоматического распознавания и запоминания автоматический поиск и запоминание устройств, подключенных к выходу BlueBus
автоматический поиск и запоминание типа устройств, подключенных к разъему «STOP» (НР, НЗ контакты и контакты с сопротивлением 8.2 кОм или двойная кромка 4K1)
автоматическое запоминание длины хода створок и автоматический расчет точек замедления и частичного открытияПитание от сети 230 В AC Потребляемая мощность 900 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 310×232×122 мм Вес 4.1 кг Фотоэлементы EPM Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз средний: 20º Время срабатывания 30 мс. Питание 24 В DC, 24 В AC, 12 В DC Потребляемый ток суммарный (TX и RX) до 55 мА Защита IP44 Рабочие температуры –20 ºС… +55 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Сигнальная лампа ELAC Количество в комплекте 1 шт. Тип белый светодиод Режим мигания 5 с. включено, 10 с. отключено Материал корпуса пластик Питание 90 ~ 240 В, 50 Гк Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 132×72×155 мм Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г -
Руководство пользователя Размер: 3.92 Мб
