ИБП Ippon Innova RT II 10000
Код товара: 50360
- On-line ИБП
- Нагрузка 10 000 Вт
- Чистая синусоида
- Защита и фильтрация
- 16 батарей 12 В, 9 А·ч
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

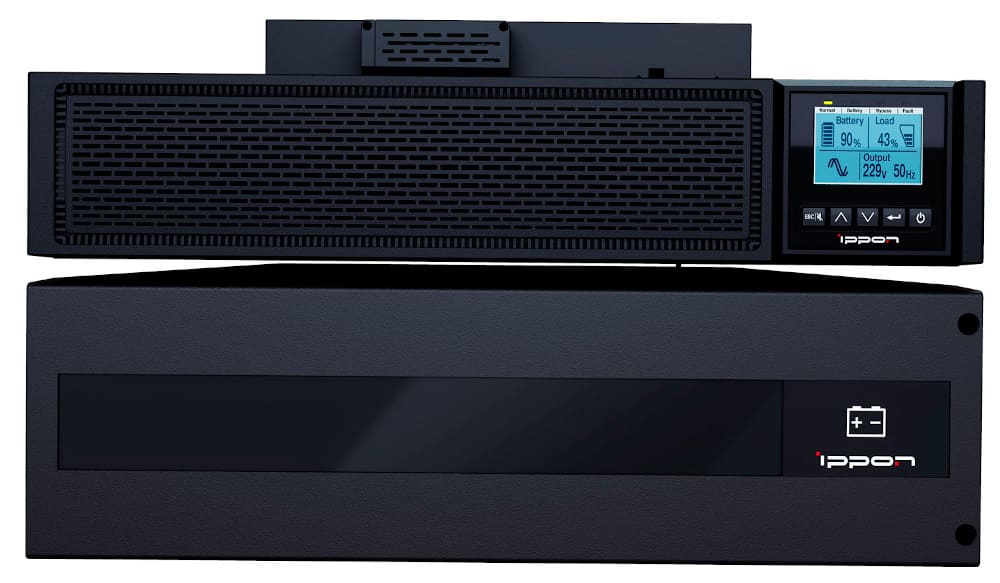

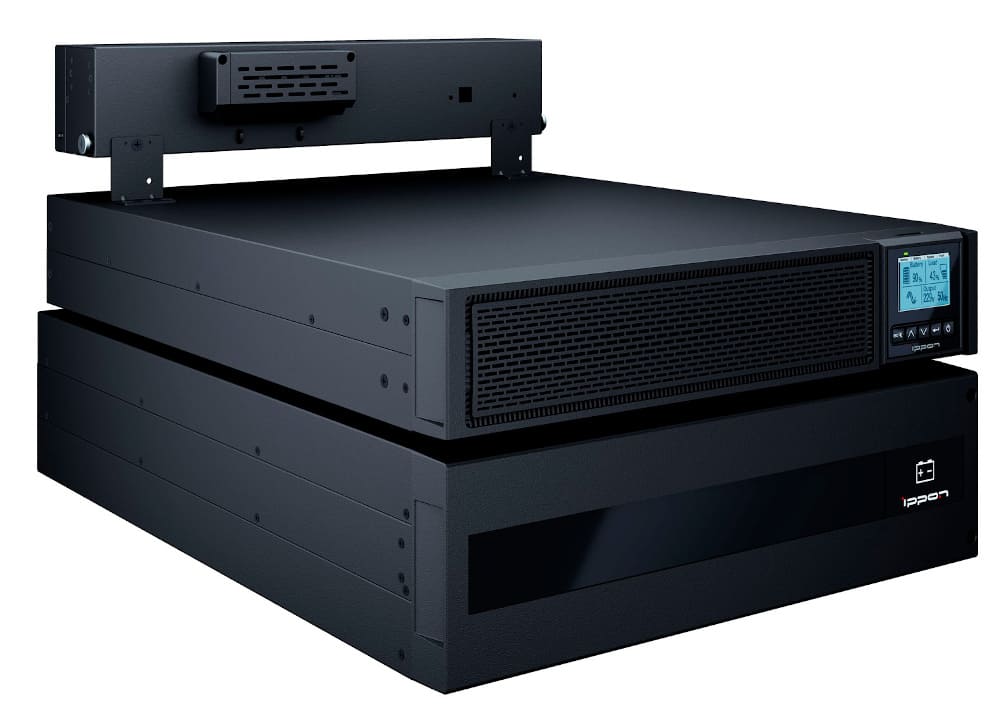

ИБП Ippon Innova RT II 10000 состоит из преобразовательного модуля, батарейного модуля и выносного блока PDU/MBP. Тип — on-line, с двойной трансформацией тока (из переменного в постоянный и обратно через выпрямитель и инвертор, что дает на выходе чистую синусоиду), однофазный (вход и выходы). Номинальная выходная мощность — 10 кВА, активная — 10 кВт.
Режимы работы:
- Сетевое питание.
- Батарейное питание.
- Байпас.
- CVCF (конвертера) — стабилизация выходной частоты.
- Высокой эффективности — напрямую от сети со стабильными параметрами (ECO).
- Дистанционного управления и отключения — EPO.
Функциональность
Фильтрация и защита:
- Сетевое питание при напряжении в интервале 160 ~ 275 В при 100 %-й нагрузке, 110 ~ 275 В — 50 %-й.
- Автоматические определение частоты на входе, синхронизация частоты на выходе.
- Защита от перегрузки при работе от сети или АКБ: при нагрузке 105 % ~ 125 % — отключение через 10 мин., 125 % ~ 150 % — 30 с.
- Защита от перегрузки в режиме байпаса: при нагрузке 105 % ~ 125 % — сигнал тревоги, 125 % ~ 150 % — отключение через 30 с.
- Переключение в режим байпаса вручную.
- Защита от обратной запитки — при обнаружении обратного тока подача питания на нагрузку прерывается разъединителем.
- Параллельное подключение до трех ИБП для питания устройств мощностью выше 10 кВт или резервирования источников напряжения для подачи на особо важное оборудование.
- Тестирование батарей.
- Холодный старт (на заряде аккумуляторов).
- Отображение статуса ИБП и нагрузки, текущих настроек, данных о АКБ, событиях и неисправностях.
- Отключаемая звуковая сигнализация.
Источник резервного питания — 16 свинцово-кислотных необслуживаемых герметичных батарей напряжением 12 В емкостью 9 А·ч. Поскольку АКБ постоянно включены в электроцепь UPS в линейном режиме, переключение к батарейной поддержке мгновенное. Длительность переключения при работе в режиме ECO — до 10 мс. Автономность при 50 %-й нагрузке достигает 8 мин., 70 %-й — 5 мин., 100 %-й — 2.1 мин. Восстановление заряда батарей до 90 % емкости — 3 ч. Для удлинения срока резервного питания предусмотрено подключение внешнего аккумуляторного блока.
Основное
Innova RT II 10000 оснащен двумя разъемами для подключения потребителей, клеммными колодками входа и выхода питания, портами RS-232 и USB, сухими контактами (вход и выход), разъемом EPO, RJ-11 для выносного блока PDU, универсальным слотом для карт расширения SNMP, AS400 или MODBUS, разъемами для дополнительного батарейного модуля и подключения по параллельной схеме, функциональными кнопками, графическим ЖК-дисплеем, светодиодными индикаторами и источником звуковых сигналов. Предусмотрено вентиляторное охлаждение (уровень шума — до 55 дБА), установка модулей вертикально на монтажные кронштейны или в 19'-ю' серверную стойку глубиной от 800 мм и больше. Рабочие температуры при полной нагрузке — 0 ºС… +40 ºС, 50 %-й — +40 ºС… +50 ºС. Размер преобразовательного модуля — 438×86×573 мм, батарейного — 438×129×593 мм. Вес преобразовательного — 14.7 кг, батарейного — 51.8 кг.
-
Ippon Innova RT II 10000 Базовые данные Тип on-line Количество фаз одна (с заземлением) Вход Входное напряжение 160 ~ 275 В при номинальной нагрузке
110 ~ 275 В при нагрузке до 50 % от номинальнойЧастота входного напряжения 45 ~ 55 Гц при нагрузке 100 %
40 ~ 70 Гц при нагрузке <60 %Входной коэффициент мощности ≥0.995 Выход Мощность (ВА) 10 000 ВА Мощность (Вт) 10 000 Вт Коэффициент мощности 1 Форма выходного сигнала синусоида Номинальное выходное напряжение 208 В, 220 В, 230 В, 240 В Коэффициент нелинейных искажений при линейной нагрузке <1 %
при нелинейной нагрузке <5 %Выходная частота 45 ~ 55 Гц при нагрузке 100 %
40 ~ 70 Гц при нагрузке <60 %КПД (типичная нагрузка) в основном режиме (инвертор) ≥95 % при 230 В, в режиме высокой эффективности ≥98 % Типичное время переключения в основном режиме (инвертор) 0 мс., в режиме высокой эффективности до 10 мс. Питание Тип аккумулятора необслуживаемый кислотно-свинцовый Количество аккумуляторов 16 Емкость 9 А·ч Напряжение 12 В Время батарейной поддержки при нагрузке 50 % 8 мин. Время батарейной поддержки при нагрузке 70 % 5 мин. Время батарейной поддержки при нагрузке 100 % 2.1 мин. Типичное время зарядки встроенной батареи 3 ч. (до 90% емкости) Защита Работа при перегрузке при работе от сети или батареи 100 ~ 105 % — непрерывно
105 ~ 125 % — отключение через 10 мин.
125 ~ 150 % — отключение через 30 с.Работа при перегрузке в режиме байпаса 100 ~ 105 % — непрерывно
105 ~ 125 % — непрерывно с сигналом тревоги
125 ~ 150 % — отключение через 30 с.Разъемы и интерфейсы Индикация состояния есть Интерфейс RS-232 есть Интерфейс USB есть Интерфейс EPO есть Слот для карт расширения есть Особенности Режим высокой эффективности есть Режим преобразователя частоты есть Работа в параллельном режиме до 3 устройств Режим байпаса есть Функция экстренного отключения есть Поддержка SNMP есть Поддержка SNMP есть Информационный LCD-дисплей есть Основное Охлаждение принудительное Уровень создаваемого шума <55 дБА на расстоянии 1 м Рабочие температуры 0 ºС… +40 ºС (полная мощность), +40 ºС… +50 ºС (50 %-я мощность) Относительная влажность <90% без конденсации Размеры преобразовательного модуля 438×86×573 мм Вес преобразовательного модуля 14.7 кг Размеры батарейного модуля 438×129×593 мм Вес батарейного модуля 51.8 кг -
Руководство пользователя Размер: 1.217 Мб
