Шлагбаум Nice M7BAR6BDKIT1
- Тумба M5BAR
- Приемник OXIBD
- Стрела XBA14-4RU
- Фотоэлементы EPMB
- Демпферы, подсветка XBA4
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

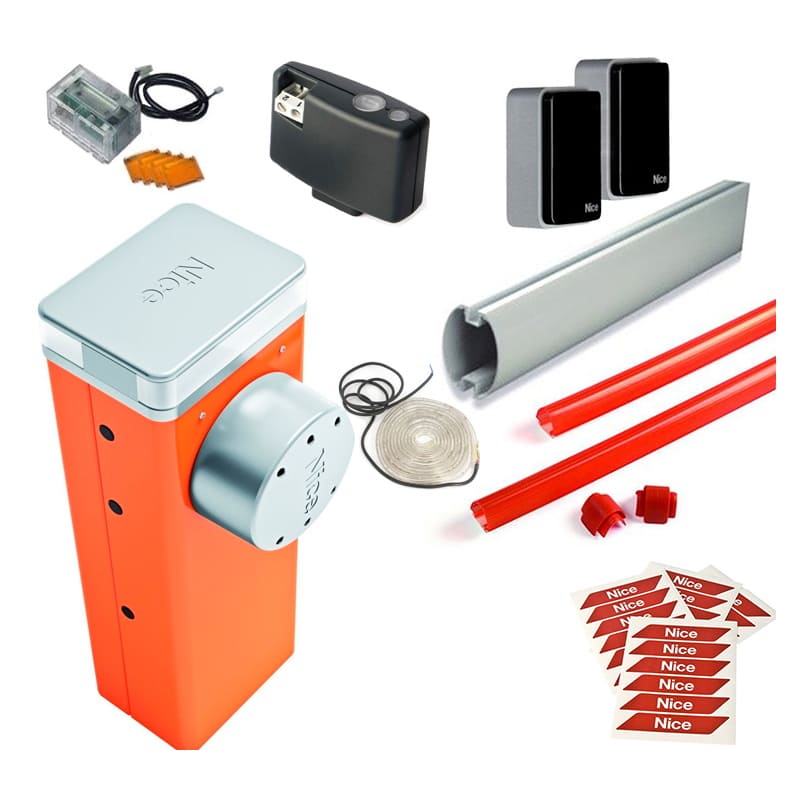

Комплект шлагбаума Nice M7BAR6BDKIT1 для проезда шириной 4 м включает в себя тумбу M5BAR, стрелу XBA14-4RU (69×92×4200 мм, окрашенный алюминий), пару фотоэлементов EPMB, приемник OXIBD, демпферы для стрелы XBA13 (упаковка — 9 шт.), LED-подсветку XBA4, семафорную лампу XBA8 и светоотражающие наклейки NK1.
M5BAR
Тумба с электромеханическим приводом и электронным блоком управления поддерживает четыре радиоканала, технологию BlueBus (подключение, распознавание, запоминание и питание устройств), функцию «Двигать в любом случае» — выполнение операций при любом состоянии устройств безопасности, индикацию необходимости ТО, синхронизированную работу в паре с такой же тумбой как ведущее или ведомое устройство при организации контроля проезда шириной до 8 м, подключение антенны, радиоприемника (разъем SM), двух металлодетекторов индукционных петель. Оборудована DIP-переключателем, инкрементальным энкодером и дисплеем для настройки и программирования функций. Поставляется с соединительными элементами, коробками для пары фотоэлементов, фундаментной плитой, закладными деталями и крепежом.
Характеристики:
- Разблокировка стрелы ключом.
- Настройка скорости перемещения стрелы (3 ~ 6 с), усилия, длительности задержки (до 250 с.) при автоматическом опускании.
- Изменение скорости в различные этапы движения стрелы.
- Детекция помех с возвратным движением стрелы.
- Защита от взлома — давления на заблокированную стрелу.
- Энергосберегающий режим.
- Таймер подсветки.
- Момент: номинальный — 70 Нм, максимальный (пусковой) — 200 Нм.
- Интенсивность при непрерывной эксплуатации — 350 циклов/ч.
- Питание — 230 В AC.
- Энергопотребление: рабочее — 50 Вт, пусковое — 110 Вт.
- Поддержка питания от батареи PS224 или солнечных панелей системы Sykce (в комплект не включены).
- Ресурс — 200 000 ~ 2 000 000 циклов (зависит от условий работы).
- Защита стального (с катафорезным покрытием) корпуса от пыли и влаги — IP54.
- Рабочие температуры — –20 ºC... +55 ºC.
- Размер — 400×299×1215 мм.
- Вес — 80 кг.
EPMB
Фотоэлементы (приемник RX и передатчик TX — D-датчики присутствия по EN 12453) обнаруживают препятствия по траектории движения стрелы. Поддерживают автоматическую синхронизацию для предупреждения интерференции, LED-индикацию работы, получают питание от сети BlueBus. Эффективный радиус действия — 15 м, максимальный — 30 м. Угол обзора при ориентируемой оптике — 30º, фиксированной — 10º. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.
OXIBD
Четырехканальный приемник работает на частоте 433.92 МГц (антенна) по радиопротоколу Nice (ячеистая сеть, дистанция до 500 м), поддерживает двухстороннюю систему кодирования BD. Память рассчитана на 1024 односторонних и 750 двусторонних передатчиков. Предусмотрены подтверждение полученной команды, отправка данных о статусе устройств автоматики, LED-индикация работы. Чувствительность — –108 дБм. Питание — 5 В DC (от M5BAR). Стандарт защиты от пыли и влаги — IP20. Рабочие температуры — –20 ºС… +55 ºС. Размер — 49.5×41.9×18 мм. Вес — 22 г.
XBA8
Сигнальная лампа с зелеными и красными LED-индикаторами (4 светодиода по 1 Вт), размещаемая в крышке тумбы, работает в режимах одно- или двухстороннего семафора (программирование функций — через блок управления тумбы). Питание — 13 В ~ 40 В. Потребляемый при 24 В ток: при работе двух диодов — 290 мА, четырех — 310 мА. Средний срок службы — 80 000 ч. Класс изоляция — III. Рабочая температура — –20 ºС… +50 ºС. Размер — 93×64×45 В мм. Вес — 105 г.
XBA4
Мигающие красные светодиоды в трубке длиной 4 м с защелкивающимся креплением и подключением к выходу Light блока управления работают от напряжения 35 В DC.
-
Nice M7BAR6BDKIT1 Назначение комплект шлагбаума для проезда шириной 6 м Привод M7BAR Количество в комплекте 1 шт. Время выполнения маневра 6 ~ 10 с. Максимальный пусковой момент 300 Нм Максимальный пусковой момент 90 Нм Максимальная частота циклов/ч при номинальном крутящем моменте 200 циклов в час Сеть 230 В AC Питание привода 24 В DC Максимальная потребляемая мощность при запуске 110 Вт Максимальная мощность при номинальном крутящем моменте 40 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 400×299×1215 мм Вес 85 кг Стрела XBA14-4RU Количество в комплекте 1 шт. Материал окрашенный алюминий Размер 69×92×4200 мм Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Фотоэлемент EPMB Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз 10º ~ 30º Питание сети BlueBUS Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 50×80×28.5 мм Вес 143 г Лампа XBA8 Количество в комплекте 1 шт. Светодиоды 4 шт. по 1 Вт Функции зависят от программирования на блоке управления Номинальное напряжение 24 В, 13 В ~ 40 В Потребление при 24 В < 290 мА при 2 горящих светодиодах, 310 мА при 4 горящих светодиодах Средний срок службы 80 000 ч Класс изоляции III Рабочие температуры –20 ºС… +50 ºС Размер 93×64×45 мм Вес 105 г -
Руководство пользователя Размер: 0.682 Мб
