Шлагбаум Nice M5BAR5BDKIT1
- Тумба M5BAR
- Приемник OXIBD
- Стрела XBA5-5RU
- Фотоэлементы EPMB
- Демпферы, подсветка XBA6
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

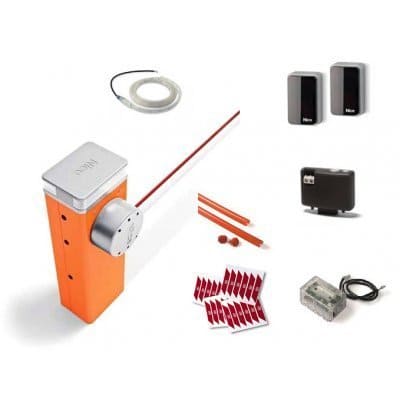

Комплект шлагбаума Nice M5BAR5BDKIT1 для проезда шириной 5 м состоит из тумбы M7BAR, стрелы XBA5-5RU (69×92×6200 мм, окрашенный алюминий), приемника OXIBD, пары фотоэлементов EPMB, семафорной лампы XBA8, демпферов XBA13 (упаковка на 9 шт.), упаковки светоотражающих наклеек NK1 и подсветки стрелы в виде светодиодов в гибкой трубке (дюралайт, 6 м), работающей в режиме мигания.
M5BAR
Тумба с электромеханическим приводом и электронным блоком управления поддерживает 4 радиоканала, подключение устройств по BlueBus (распознавание, запоминание, питание), механическую разблокировку стрелы, ускорение в начале и замедление в конце движения стрелы, режим энергосбережения, питание от батареи PS224 или солнечных панелей (в комплект не входят), синхронизированную парную работу с ведущим или подчиненным устройством (тумбой). Оборудована DIP-переключателем и инкрементальным энкодером с дисплеем для программирования и настройки, двумя входами металлодетекторов индукционных петель, разъемом SM для радиоприемника, входом антенны. В комплектацию включены коробки для фотоэлементов, соединительные детали, фундаментная плита с закладными анкерами, крепеж.
Характеристики:
- Установка скорости (3 ~ 6 с), усилия, задержки (до 250 с.) автоматического движения стрелы.
- Функция «Двигать в любом случае» — выполнение действия при любом состоянии устройств безопасности.
- Детекция препятствий с реверсом стрелы.
- Защита от механического давления на заблокированную стрелу.
- Номинальный момент — 70 Нм, пусковой — 200 Нм.
- Интенсивность — 350 циклов/ч (непрерывная эксплуатация).
- Питание — 230 В AC, пусковая мощность — 110 Вт, рабочая — 50 Вт.
- Ресурс — 200 000 ~ 2 000 000 циклов.
- Таймер подсветки.
- Защита стального корпуса от пыли и влаги — IP54, рабочие температуры — –20 ºC... +55 ºC.
- Размер — 400×299×1215 мм, вес — 80 кг.
OXIBD
4-канальный приемник с антенной (433.92 МГц), памятью на 1024 односторонних и 750 двусторонних передатчиков, LED-индикатором работает по 2-направленному радиопротоколу Nice (ячеистая сеть, дальность связи — до 500 м), транслирует закодированные данные о статусе проезда, подтверждения полученных команд. Чувствительность — –108 дБм. Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Питание (от блока управления тумбы) — 5 В DC. Размер — 49.5×41.9×18 мм. Вес — 22 г.
EPMB
Фотоэлемент (передатчик и приемник) с двойным антибликовым контуром детектирует препятствия на пути движения стрелы. Поддерживает автоматическую синхронизацию для предотвращения интерференции, питание по BlueBUS. Эффективный радиус — 15 м, максимальный — 30 м. Угол обзора при фиксированной и ориентируемой оптике — 10º и 30º. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.
XBA8
2-цветная (красный, зеленый) лампа-индикатор, встраиваемая в крышку тумбы, укомплектована четырьмя 1-ваттными светодиодами. Поддерживает режимы одно- и двухстороннего семафора. Питание — 13 В ~ 40 В. Потребление тока (24 В) — до 310 мА. Класс изоляции — III. Срок службы — 80 000 ч. Рабочая температура — –20 ºС… +50 ºС. Размер — 93×64×45 В мм. Вес — 105 г.
-
Nice M5BAR5BDKIT1 Назначение комплект шлагбаума для проезда шириной 5 м Привод M5BAR Количество в комплекте 1 шт. Время выполнения маневра 3 ~ 6 с. Максимальный пусковой момент 200 Нм Максимальный пусковой момент 70 Нм Максимальная частота циклов 350 циклов в час, непрерывное использование Сеть 230 В AC Питание привода 24 В DC Максимальная потребляемая мощность при запуске 110 Вт Максимальная мощность при номинальном крутящем моменте 50 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 400×299×1215 мм Вес 80 кг Стрела XBA5-5RU Количество в комплекте 1 шт. Материал окрашенный алюминий Размер 69×92×5200 мм Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Фотоэлемент EPMB Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз 10º ~ 30º Питание сети BlueBUS Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 50×80×28.5 мм Вес 143 г Лампа XBA8 Количество в комплекте 1 шт. Светодиоды 4 шт. по 1 Вт Функции зависят от программирования на блоке управления Номинальное напряжение 24 В, 13 В ~ 40 В Потребление при 24 В < 290 мА при 2 горящих светодиодах, 310 мА при 4 горящих светодиодах Средний срок службы 80 000 ч Класс изоляции III Рабочие температуры –20 ºС… +50 ºС Размер 93×64×45 мм Вес 105 г -
Руководство пользователя Размер: 8.704 Мб
