Шлагбаум Nice M7BAR7BDKIT1
- Тумба M7BAR
- Приемник OXIBD
- Фотоэлементы EPMB
- Подсветка стрелы XBA18 (8 м)
- Стрелы XBA15-3RU и XBA14-4RU
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

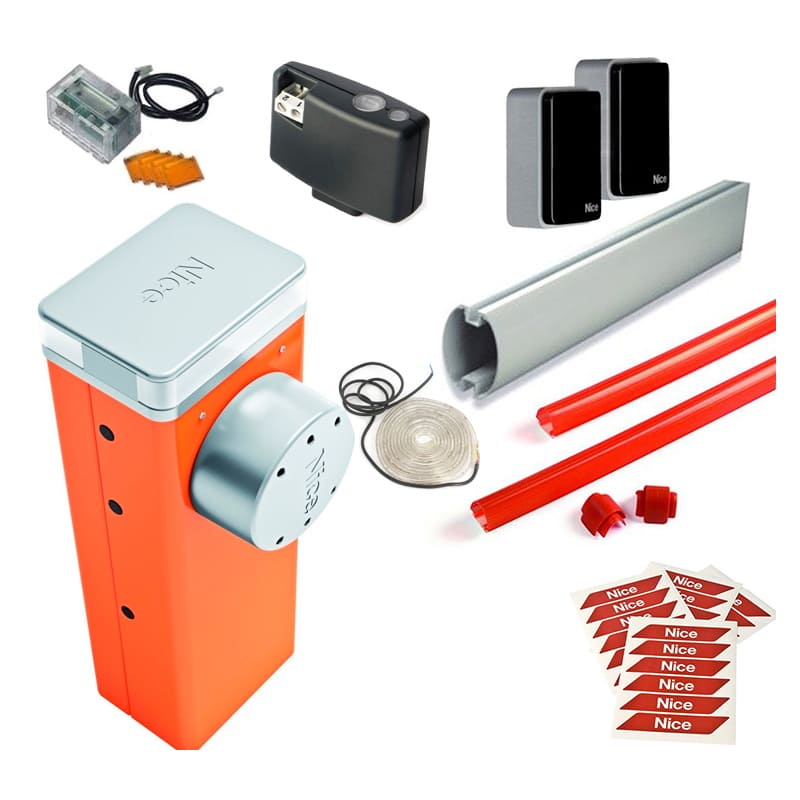

Комплект автоматического шлагбаума Nice M7BAR7BDKIT1 для проезда шириной 7 м состоит из тумбы M7BAR, пары фотоэлементов EPMB, приемника OXIBD, стрел из окрашенного алюминия XBA15-3RU и XBA14-4RU (69×92×3200 мм и 69×92×4200 мм), соединителя XBA9 (длина 700 мм, алюминий), демпферов XBA13 (9 шт. в упаковке), семафорной лампы XBA8, сигнальной LED-подсветки XBA18 (дюралайт, 8 м, резать для укорачивания — через 1 м), двух упаковок светоотражающих наклеек NK1.
M7BAR
Тумба укомплектована электромеханическим приводом и электронным блоком управления, поддерживает программирование и настройку инкрементальным энкодером и DIP-переключателем, детекцию препятствий с возвратом стрелы, защиту от взлома (механического усилия на горизонтально заблокированную стрелу), синхронизированную работу в паре с аналогичной тумбой (ведущее или ведомое устройство) для контроля проезда шириной до 14 м, подключение радиоприемника (разъем SM), антенны, двух металлодетекторов с индукционными петлями, резервной батареи PS224, солнечных панелей (система Sykce, технология Solemyo). В комплект включены соединительные элементы, коробки для фотоэлементов, фундаментная плита, 4 закладных анкера, метизы. Материал корпуса — сталь.
Характеристики:
- Четыре радиоканала.
- Подключение, распознавание и запоминание устройств по BlueBus.
- Настройка усилия (6 уровней), скорости перемещения стрелы (6 ~ 10 с.), паузы перед автоматическим опусканием стрелы (0 ~ 250 с.).
- Ускорение и замедление в начале и конце движения стрелы.
- Механическая разблокировка привода.
- Функция «Двигать в любом случае» — выполнение операции без подтверждения работоспособности устройств безопасности.
- Номинальный момент — 90 Нм, пусковой — 300 Нм.
- Интенсивность загрузки при номинальном моменте — 200 циклов/ч.
- Ресурс — 200 тыс. ~ 2 млн циклов (в зависимости от факторов износа).
- Таймер подсветки.
- Предупреждения о сроке ТО.
- Питание — 230 В AC, энергопотребление: рабочее — 40 Вт, пусковое — 110 Вт.
- Рабочие температуры — –20 ºC... +55 ºC, защита от пыли и влаги — IP54.
- Размер — 400×299×1215 мм, вес — 85 кг.
OXIBD
4-канальный приемник с антенной (433.92 МГц), памятью емкостью на 1024 односторонних и 750 двусторонних передатчиков работает по радиопротоколу Nice, подтверждает получение команды, передает закодированные данные о статусе проезда, оснащен LED-индикатором. Дальность связи — 500 м (ячеистая технология). Чувствительность — –108 дБм. Питание (от блока управления) — 5 В DC. Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм. Вес — 22 г.
EPMB
Фотоэлемент для обнаружения препятствий на пути движения стрелы представляет собой пару D-детекторов присутствия — передатчик (TX) и приемник (RX). Поддерживает автоматическую синхронизацию (предотвращение интерференции). Радиус действия: эффективный — 15 м, максимальный — 30 м. Угол обзора при фиксированной и ориентируемой оптике — 10º и 30º соответственно. Предусмотрена LED-индикация работы. Питание — по BlueBus. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.
XBA8
Лампа-индикатор — четыре светодиода по 1 Вт — работает в режимах одно- и двухстороннего 2-цветного (красный, зеленый) семафора с настройкой функций через блок управления тумбы. Срок службы — 80 000 ч. Питание — 13 В ~ 40 В. Потребление тока (24 В) — до 310 мА. Рабочая температура — –20 ºС… +50 ºС. Класс изоляция — III. Размер — 93×64×45 В мм. Вес — 105 г.
-
Nice M7BAR7BDKIT1 Назначение комплект шлагбаума для проезда шириной 6 м Привод M7BAR Количество в комплекте 1 шт. Время выполнения маневра 6 ~ 10 с. Максимальный пусковой момент 300 Нм Максимальный пусковой момент 90 Нм Максимальная частота циклов/ч при номинальном крутящем моменте 200 циклов в час Сеть 230 В AC Питание привода 24 В DC Максимальная потребляемая мощность при запуске 110 Вт Максимальная мощность при номинальном крутящем моменте 40 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 400×299×1215 мм Вес 85 кг Стрела XBA15-3RU Количество в комплекте 1 шт. Материал окрашенный алюминий Размер 69×92×3200 мм Стрела XBA14-4RU Количество в комплекте 1 шт. Материал окрашенный алюминий Размер 69×92×4200 мм Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Фотоэлемент EPMB Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз 10º ~ 30º Питание сети BlueBUS Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 50×80×28.5 мм Вес 143 г Лампа XBA8 Количество в комплекте 1 шт. Светодиоды 4 шт. по 1 Вт Функции зависят от программирования на блоке управления Номинальное напряжение 24 В, 13 В ~ 40 В Потребление при 24 В < 290 мА при 2 горящих светодиодах, 310 мА при 4 горящих светодиодах Средний срок службы 80 000 ч Класс изоляции III Рабочие температуры –20 ºС… +50 ºС Размер 93×64×45 мм Вес 105 г -
Руководство пользователя Размер: 0.682 Мб
