Шлагбаум Nice M7BAR7KIT
- Тумба M7BAR
- Стрела XBA15-3RU
- Стрела XBA14-4RU
- Соединитель для стрел XBA9
- Демпферы для стрелы XBA13
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
- Описание
- Характеристики
- Скачать
-

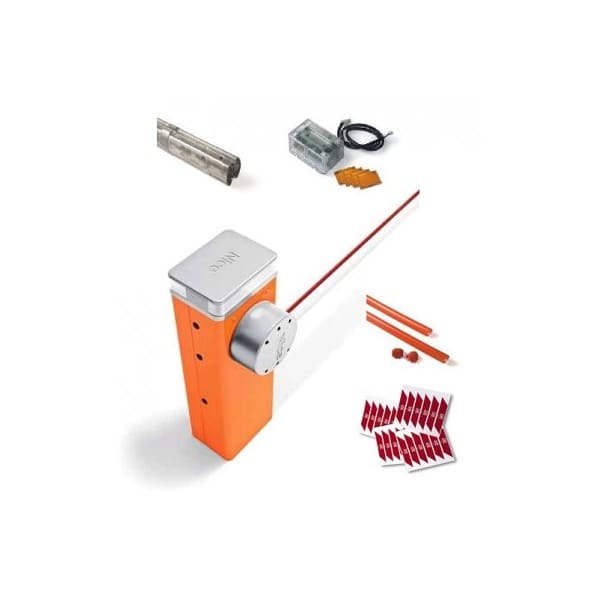

Комплект шлагбаума Nice M7BAR7KIT для проезда шириной 7 м включает в себя тумбу M7BAR, стрелы из окрашенного алюминия XBA15-3RU (69×92×3200) и XBA14-4RU (69×92×4200), алюминиевый соединитель XBA9 (700 мм), демпферы XBA13 (2 по 9), лампу XBA7 и две упаковки светоотражающих наклеек NK1.
M7BAR
Тумба состоит из стального корпуса с катафорезным покрытием, электромеханического привода и электронного блока управления, поддерживает четыре радиоканала, подключение, распознавание и запоминание устройств по BlueBus, программирование и настройку DIP-переключателем, инкрементальным энкодером и дисплеем, подключение радиоприемника, детекцию препятствий с реверсивным движением стрелы, защиту от взлома (механического давления на стрелу), синхронизацию с аналогичной тумбой — для контроля проезда шириной 14 м, установку подвижной опоры (в комплект не входит), питание от альтернативных источников (в комплект не входят): батареи PS224, солнечных панелей (система Sykce, Solemyo). Блок оборудован разъемом SM, входом антенны, двумя входами металлодетекторов с индукционными петлями, поставляется с соединительными элементами, коробками для фотоэлементов, монтажным набором (фундаментная плита, 4 закладные детали, метизы).
Характеристики:
- Номинальный момент — 90 Нм, пусковой — 300 Нм.
- Интенсивность загрузки — до 200 циклов/ч.
- Ресурс — 200 тыс. ~ 2 млн циклов (зависит от условий, влияющих на износ).
- Ручная механическая разблокировка стрелы.
- Ускорение и замедление в начале и конце движения стрелы для снижения износа.
- Программирование усилия (6 уровней), скорости перемещения (6 ~ 10 с.) и задержки опускания (0 ~ 250 с.) стрелы.
- Функция «Двигать в любом случае» — выполнение команды при любом состоянии устройств безопасности.
- Таймер подсветки.
- Уведомления о ТО.
- Питание — 230 В AC, мощность — до 110 Вт.
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ºC... +55 ºC.
- Размер — 400×299×1215 мм, вес — 85 кг.
XBA7
Сигнальная светодиодная лампа (4 белых светодиода по 1 Вт), монтируемая в крышке тумбы, работает в режиме подсветки или проблескового индикатора (с оранжевыми светофильтрами). Средний ресурс — 80 000 ч. Рабочая температура — –20 ºС… +50 ºС. Питание — 13 В ~ 40 В. Класс изоляция — III. Размер — 93×64×45 В мм. Вес — 105 г.
-
Nice M7BAR7KIT Назначение комплект шлагбаума для проезда шириной 7 м Привод M7BAR Количество в комплекте 1 шт. Время выполнения маневра 6 ~ 10 с. Максимальный пусковой момент 300 Нм Максимальный пусковой момент 90 Нм Максимальная частота циклов/ч при номинальном крутящем моменте 200 циклов в час Сеть 230 В AC Питание привода 24 В DC Максимальная потребляемая мощность при запуске 110 Вт Максимальная мощность при номинальном крутящем моменте 40 Вт Защита IP54 Рабочие температуры –20 ºС… +55 ºС Размер 400×299×1215 мм Вес 85 кг Стрела XBA15-3RU Количество в комплекте 1 шт. Материал окрашенный алюминий Размер 69×92×3200 мм Стрела XBA14-4RU Количество в комплекте 1 шт. Материал окрашенный алюминий Размер 69×92×4200 мм Лампа XBA7 Количество в комплекте 1 шт. Светодиоды 4 шт. по 1 Вт Функции зависят от программирования на блоке управления Номинальное напряжение 24 В, 13 В ~ 40 В Потребление при 24 В < 290 мА при 2 горящих светодиодах, 310 мА при 4 горящих светодиодах Средний срок службы 80 000 ч Класс изоляции III Рабочие температуры –20 ºС… +50 ºС Размер 93×64×45 мм Вес 105 г -
Руководство пользователя Размер: 8.704 Мб
