РоЕ-коммутатор Osnovo OS-34T1 (SW-60812/I)
Код товара: 69343
- 8 FE RJ-45 с РоЕ, GE RJ-45, 2 GE SFP
- Бюджет РоЕ 240 Вт, на порт до 60 Вт
- Система обогрева, оптический кросс
- Режим удлинения связи до 250 м
- IP66, –50 °C... +50 °C
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

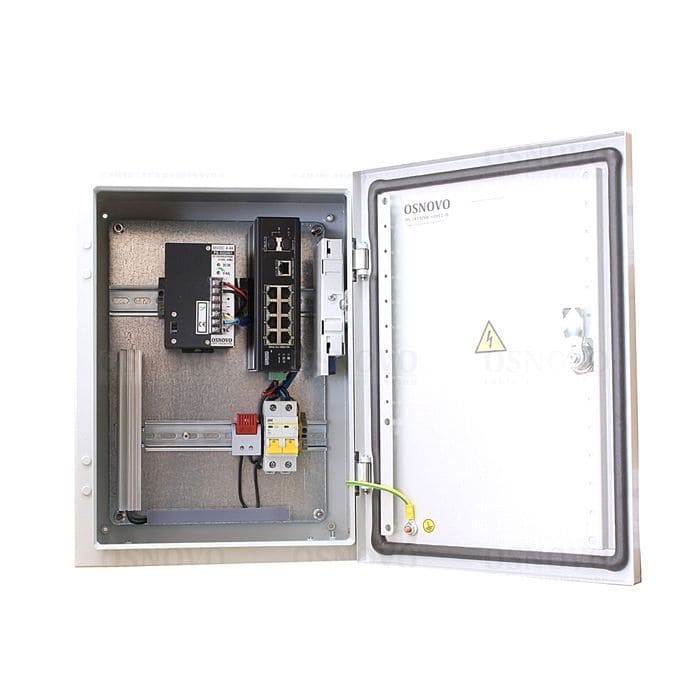

Osnovo OS-34T1 (SW-60812/I) состоит из неуправляемого промышленного РоЕ-коммутатора SW-60812/I и уличной станции OS-34T1 с оптическим кроссом и термостабилизацией. Потребляемая мощность не превышает 345 Вт с учетом системы обогрева шкафа.
Osnovo SW-60812/I
Коммутатор оснащен восемью FE RJ-45 с поддержкой РоЕ, двумя GE SFP-слотами и GE Uplink RJ-45. Общий бюджет РоЕ — 240 Вт., на порты 1 и 2 — до 60 Вт, на порты 3 ~ 8 до — 30 Вт. В режиме CCTV увеличивает расстояние передачи до 250 м (до 10 Мбит/с) и подает на порты 1 и 2 до 49.5 Вт, на порты 2 ~ 8 — до 21.6 Вт. Пропускная способность матрицы — 7.6 Гбит/с. Скорость переадресации пакетов — 1.488 mpps. Объем таблицы МАС-адресов — 8К. Буфер пакетов — 1 Мбайт. Топологии подключения — каскад, звезда.
Функциональность:
- Автоопределение РоЕ-устройств.
- Auto MDI/MDIX — автоматическое определение типа контактов для использования обычных и кроссовых кабелей (кроме SFP).
- Изоляция портов.
- Auto-Check — режим антизависания РоЕ-устройств.
- Защита от короткого замыкания.
- Защита от превышения предельного тока нагрузки.
SW-60812/I оборудован клеммами для подключения основного и резервного БП (в комплект не входят), заземления и системы оповещения при утрате питания, LED-индикаторами подачи PoE, питания и тревоги, переключателями выбора режимов работы. Защита от пыли и влаги — IP30, предусмотрена грозозащита (6 кВ). Рабочие температуры — –40 °C... +75 °C. Напряжение питания — DC 48 ~ 57 В. Потребляемая мощность — 5 Вт (без учета РоЕ). Размер — 165×50×115 мм.
Osnovo OS-34T1
Станция включает в себя металлический герметичный шкаф и комплект встроенных устройств:
- Оптический кросс.
- Автоматический 2-фазный выключатель (10 A).
- Система термостабилизации: нагреватель и нормально-замкнутый термостат до +15 ºС.
Характеристики оптического кросса:
- Размер — 183×113×22 мм.
- Ложемент на восемь КДЗС (два в комплекте).
- Модуль на два порта SC.
- Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
OS-34T1 рассчитана на уличную эксплуатацию вне зависимости от времени года: защита корпуса от пыли и влаги соответствует стандарту IP66, рабочие температуры — –50 ºС... +50 ºС, комплект гермовводов. Температуры внутреннего объема шкафа — –15 ºС... +50 ºС. Питание — AC 100 ~ 240 В. Потребляемая мощность системы обогрева составляет 100 Вт. Для монтажа оборудования предусмотрено свободное место на din-рейках: верхнее — 210 мм, нижнее — 60 мм. Размер — 300×400×210 мм.
Комплектация
- Комплект гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации на уличную станцию OS-34T1.
- Руководство по эксплуатации на промышленный коммутатор SW-60812/I.
-
Osnovo OS-34T1(SW-60812/I) Коммутатор SW-60812/I Общее количество портов 11 Количество портов FE RJ-45 с РоЕ 8 Количество портов GE RJ-45 1 Количество портов GE SFP 2 Скорость передачи данных 10/100/1000 Мбит/с
полудуплекс, полный дуплексМощность PoE-порта порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А) Максимальная общая мощность РоЕ 240 Вт Пропускная способность коммутационной матрицы 7.6 Гбит/с Размер таблицы MAC-адресов 8К Буфер пакетов 1 Мбайт Скорость обслуживания пакетов 1000 Мбит/с – 1488.00 пакетов/с
100 Mbps port – 148.800 пакетов/с
10 Mbps port – 14.880 пакетов/сСтандарты РоЕ IEEE802.3af, IEEE802.3at, IEEE 802.3bt
автоматическое определение подключаемых РоЕ-устройствТопологии подключения звезда
каскадПоддержка jumbo frame - Стандарты и протоколы IEEE 802.3
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x
IEEE 802.3z 1000BASE-XИндикаторы 1, 2 (подается питание)
ALM (тревожное оповещение)
PoE (подается PoE, оранжевый RJ-45)
Link/Act (подкл. оборудование, зелен. RJ-45)
10, 11 (подключен SFP-слот)Реле аварийной сигнализации DC 24 В, 1 A (НО, НЗ) Питание AC 195 ~ 265 В/DC 48 ~ 57 В Энергопотребление (без РоЕ) 5 Вт Защита IP30 Охлаждение пассивное(без вентилятора) Рабочие условия –40 °C… +75 °C, относительная влажность до 95 %, без конденсата Размер 165×50×115 мм Дополнительно режим изоляции портов коммутационной матрицы
режим антизависания Auto-Check
режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/сУличная станция OS-34T1 Назначение уличная станция (термошкаф) Размер (Ш×В×Г) 300×400×210 мм Класс защиты (IP) IP66 Класс защиты (IK) - Материал корпуса металл Оптический кросс размер: 183×113×22 мм
модуль на 2 оптических порта SC
ложемент для 8 КДЗС (в комплекте 2 КДЗС)
пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.Температура внутри уличной станции –15 ºС... +50 ºС Рабочая температура (температура окружающей среды) –50 ºС... +50 ºС Защита от перегрузки и КЗ автоматический выключатель 2P на 220 В, 10 A Термостабилизация да, 100 Вт Резервное питание (АКБ) - Теплоизоляция - Система проточной вентиляции - Система теплого пуска (предварительный прогрев) - Дополнительно доступное место под установку оборудования на встроенные din-рейки: верхняя – 210 мм, нижняя – 60 мм -
Руководство пользователя Размер: 1.699 МбСертификат соответствия Размер: 0.381 Мб
