РоЕ-коммутатор Osnovo OS-44T1 (SW-60812/I)
Код товара: 73876
- 8 FE RJ-45 с РоЕ, GE RJ-45, 2 GE SFP
- Бюджет РоЕ 240 Вт, на порт до 60 Вт
- Система обогрева, оптический кросс
- Режим удлинения связи до 250 м
- IP66, –50 °C... +50 °C
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

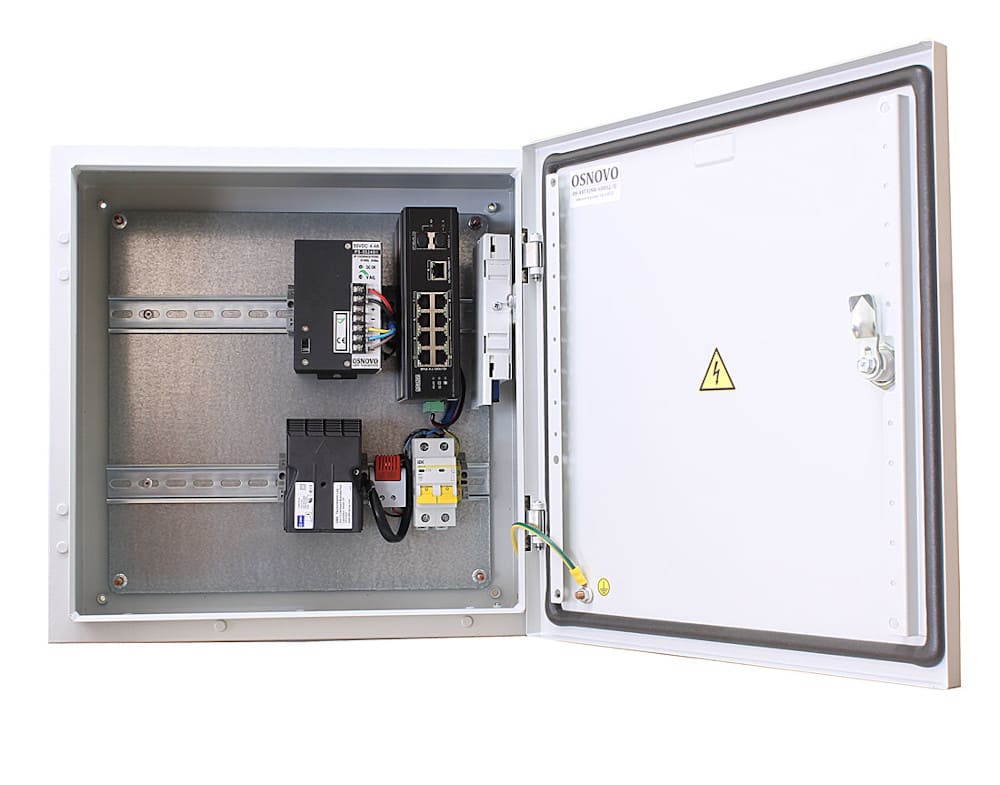

Osnovo OS-44T1 (SW-60812/I) состоит из встроенного в уличную станцию OS-44T1 неуправляемого промышленного РоЕ-коммутатора SW-60812/I. Адаптирован к работе на улице вне зависимости от времени года: защита шкафа от влаги и пыли соответствует стандарту IP66, рабочие температуры — –50 ºС... +50 ºС, предусмотрены гермовводы и система термостабилизации. Общая потребляемая мощность — 445 Вт.
SW-60812/I
Коммутатор оборудован восемью FE RJ-45 с РоЕ, двумя GE SFP-слотами и GE Uplink-портом RJ-45. Подает на порты 1 и 2 до 60 Вт, на порты 3 ~ 8 — до 30 Вт. В режиме CCTV увеличивает дальность передачи до 250 м (ограничение скорости — 10 Мбит/с), подает на порты 1 и 2 до 49.5 Вт, порты 3 ~ 8 — до 21.6 Вт. Общий бюджет РоЕ — 240 Вт. Пропускная способность матрицы — 7.6 Гбит/с. Скорость перенаправления пакетов — 1.488 mpps. Буфер пакетов — 1 Мбайт. Размер таблицы МАС-адресов — 8К.
Функциональность:
- Auto MDI/MDIX — автоматическое определение типа контакта для подключения прямых и кроссовых кабелей (для медных портов).
- Автоопределение РоЕ-устройств.
- Auto-Check — функция антизависания РоЕ-устройств.
- Изоляция портов.
- Топологии подключения — каскад, звезда.
- Защита от превышения предельного тока нагрузки.
- Тревожная сигнализация при сбое питания.
- Защита от короткого замыкания с автоматическим включением при устранении КЗ.
SW-60812/I оборудован клеммами для подключения основного и резервного БП (DC 48 ~ 57 В), заземления и реле тревожной сигнализации (сухой контакт), переключателями режимов работы. Предусмотрены LED-индикаторы подключения нагрузки к портам, тревоги, питания, подачи PoE. Защита от пыли и влаги — IP30, предусмотрена грозозащита (6 кВ). Безвентиляторный дизайн. Рабочие температуры — –40 °C... +75 °C. Размер — 165×50×115 мм.
OS-44T1
Станция состоит из герметичного стального бокса с порошковым покрытием и оборудования :
- Оптического кросса.
- Системы обогрева с конвективным нагревателем для установки на DIN-рейку.
- Термостата (до +15 ºС).
- Автоматического выключателя (2Р, 10 A).
Характеристики оптического кросса:
- Размер — 183×113×22 мм.
- Два одномодовых оптических пигтейла (SC 0.9 мм, 1.5 м).
- Ложемент на 8×КДЗС (два в комплекте).
- Модуль на два SC-порта.
OS-44T1 поддерживает температуру внутри шкафа в диапазоне –15 ºС... +50 ºС. Питание — AC 100 ~ 240 В. Потребляемая мощность системы обогрева — 200 Вт. Свободный участок на din-рейках для монтажа оборудования: верхний — 320 мм, нижний — 180 мм. Размер — 400×400×210 мм.
Комплектация
- Комплект гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации на уличную станцию OS-44T1.
- Руководство по эксплуатации на промышленный коммутатор SW-60812/I.
-
Osnovo OS-44T1 (SW-60812/I) Коммутатор SW-60812/I Общее количество портов 11 Количество портов FE RJ-45 с РоЕ 8 Количество портов GE RJ-45 1 Количество портов GE SFP 2 Скорость передачи данных 10/100/1000 Мбит/с
полудуплекс, полный дуплексМощность PoE-порта порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А) Максимальная общая мощность РоЕ 240 Вт Пропускная способность коммутационной матрицы 7.6 Гбит/с Размер таблицы MAC-адресов 8К Буфер пакетов 1 Мбайт Скорость обслуживания пакетов 1000 Мбит/с – 1488.00 пакетов/с
100 Mbps port – 148.800 пакетов/с
10 Mbps port – 14.880 пакетов/сСтандарты РоЕ IEEE802.3af, IEEE802.3at, IEEE 802.3bt
автоматическое определение подключаемых РоЕ-устройствТопологии подключения звезда
каскадПоддержка jumbo frame - Стандарты и протоколы IEEE 802.3
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x
IEEE 802.3z 1000BASE-XИндикаторы 1, 2 (подается питание)
ALM (тревожное оповещение)
PoE (подается PoE, оранжевый RJ-45)
Link/Act (подкл. оборудование, зелен. RJ-45)
10, 11 (подключен SFP-слот)Реле аварийной сигнализации DC 24 В, 1 A (НО, НЗ) Питание AC 195 ~ 265 В/DC 48 ~ 57 В Энергопотребление (без РоЕ) 5 Вт Защита IP30 Охлаждение пассивное (без вентилятора) Рабочие условия –40 °C… +75 °C, относительная влажность до 95 %, без конденсата Размер 165×50×115 мм Дополнительно режим изоляции портов коммутационной матрицы
режим антизависания Auto-Check
режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/сУличная станция OS-44T1 Назначение уличная станция (термошкаф) Размер (Ш×В×Г) 400×400×210 мм Класс защиты (IP) IP66 Класс защиты (IK) - Материал корпуса металл Оптический кросс размер: 183×113×22 мм
модуль на 2 оптических порта SC
ложемент для 8 КДЗС (в комплекте 2 КДЗС)
пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.Температура внутри уличной станции –15 ºС... +50 ºС Рабочая температура (температура окружающей среды) –50 ºС... +50 ºС Защита от перегрузки и КЗ автоматический выключатель 2P на 220 В, 10 A Термостабилизация активная (с вентилятором), с нагревательным элементом (мощн. 200 Вт) Резервное питание (АКБ) - Теплоизоляция - Система проточной вентиляции - Система теплого пуска (предварительный прогрев) - Дополнительно доступное место под установку оборудования на встроенные din-рейки: верхняя – 210 мм, нижняя – 60 мм -
Руководство пользователя Размер: 0.958 МбСертификат соответствия Размер: 1.255 Мб
