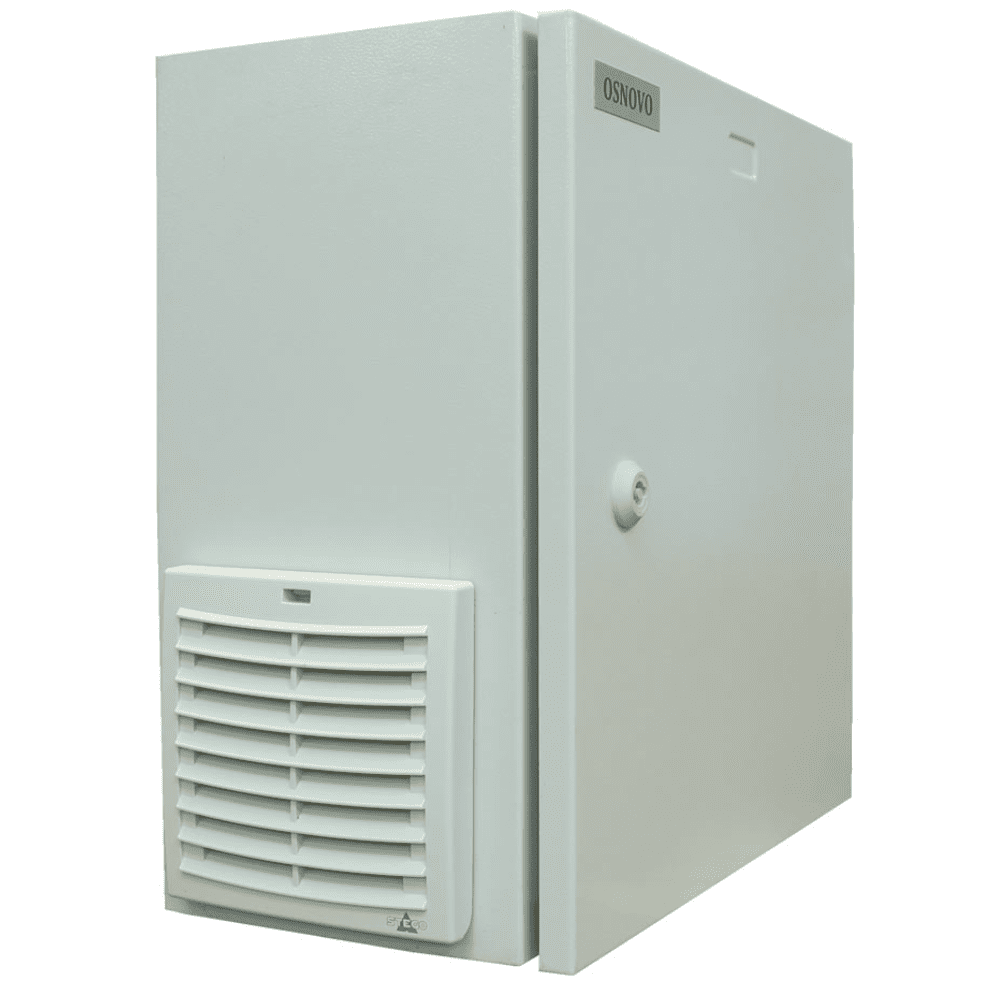

Уличная станция с системой обогрева, проточной вентиляции, резервным питанием и оптическим кроссом Osnovo OS-44VB1
Код товара: 19006
Уличная станция: шкаф 400×400×210 мм, IP66, оптический кросс — 183×113×22 мм, модуль на 2 оптических порта SC, ложемент для 8 КДЗС (в комплекте 2×КДЗС), пигтейл оптический одномодовый SC 0.9 мм, 1.5 м — 2 шт.; система обогрева, 4×АКБ 12 В (2.2 А·ч) общим напряжением 48 В, БП DC 48 В (240 Вт), система проточной вентиляции, автоматический выключатель 2P на 220 В, 10 A, AC 100-240 В, 440 Вт, теплоизоляция, температура в шкафу — 0 ºС... +50 ºС, температура среды — -40 ºС... +50 ºС.
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Сопутствующие товары
- Описание
- Характеристики
- Скачать
-

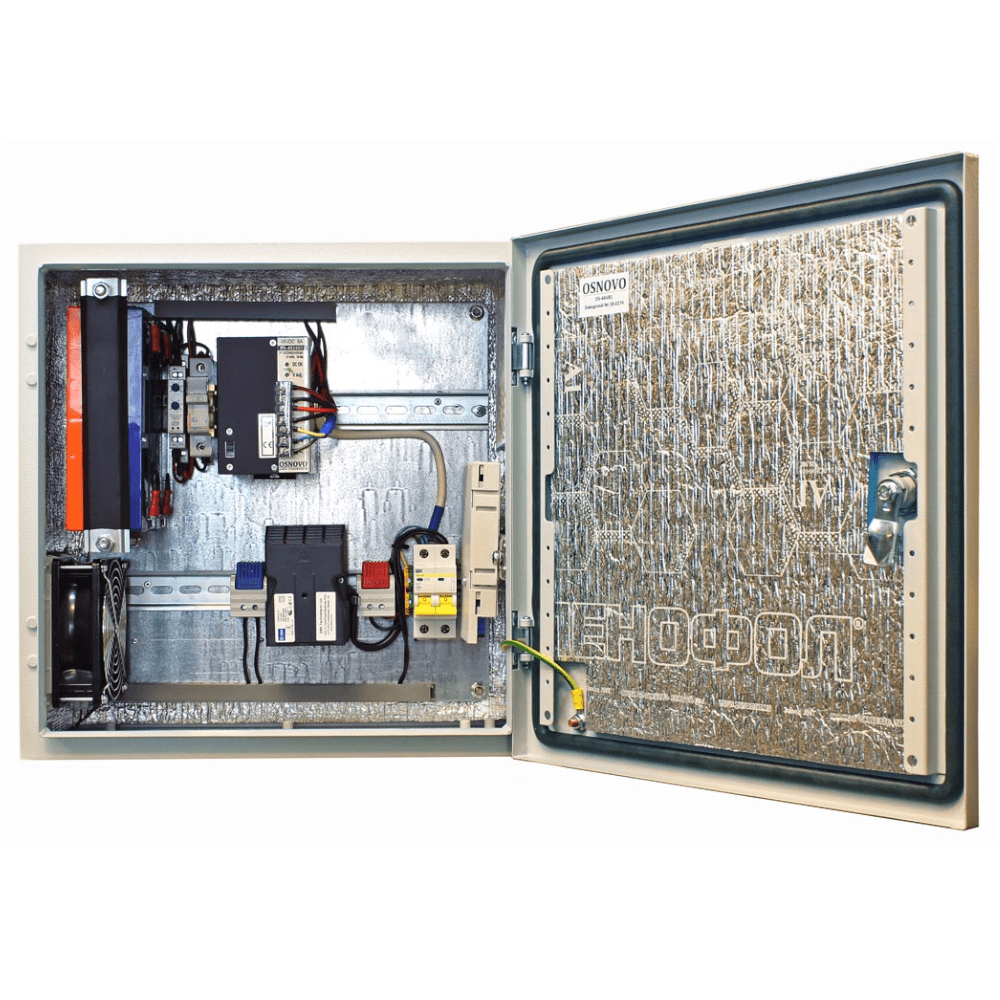

Станция Osnovo OS-44VB1 предназначена для защиты электрооборудования, требующего установки на улице, и состоит из герметичного бокса и комплекта дополнительного оборудования, включающего:
- Оптический кросс для коммутации оптико-волоконного кабеля с устанавливаемыми устройствами.
- Систему обогрева: конвективный обогреватель для установки на DIN-рейку, термостат (Н-З, до +15 ºС) и слой теплоизоляции внутри корпуса шкафа поддерживают внутреннюю температуру выше 0 ºС.

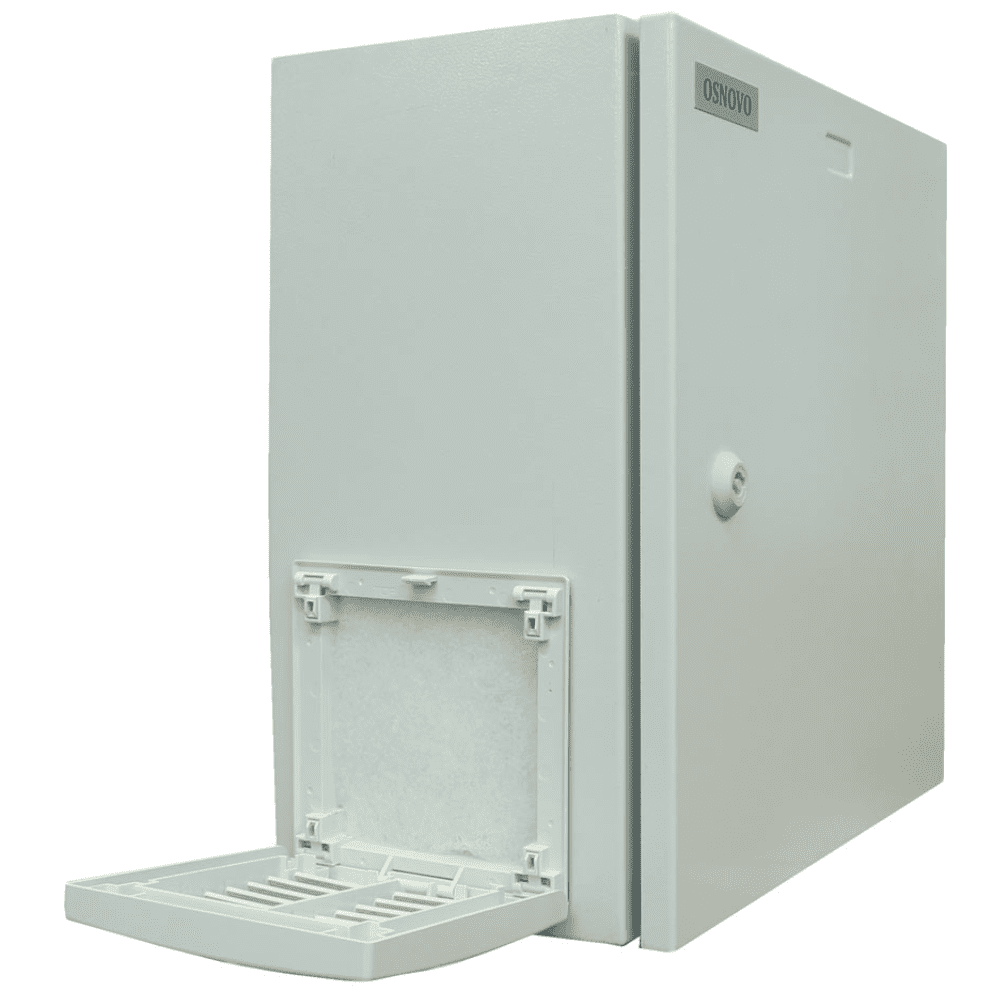

- Систему проточной вентиляции: вентилятор, срабатывающий по сигналу отдельного термостата (Н-З, от +35 ºС), и два сетчатых фильтра, установленных на притоке и вытяжке воздуха, не позволяют воздуху в шкафу нагреваться выше 50 ºС, защищают от попадания внутрь пыли. Система необходима при монтаже устройств с высоким тепловыделением.
- Блок питания промышленного класса 48 В DC, подающий питание встраиваемому оборудованию общей мощностью до 240 Вт.
- Автоматический выключатель (2Р, 10 A), обесточивающий станцию при коротком замыкании или перегрузке.
- Систему резервного питания: четыре свинцово-кислотных аккумулятора 12 В емкостью 2.2 А·ч общим напряжением 48 В, реле контроля напряжения (40–80 В, 10A) — защиту АКБ от глубокой разрядки и плавкие вставки —защиту от перегрузок и КЗ.
Характеристики оптического кросса:
- Модуль на два оптических порта SC.
- Ложемент на 8×КДЗС.
- Два одномодовых оптических пигтейла (SC 0.9 мм, 1.5 м).
- Габариты: 183×113×22 мм.
Термошкаф предназначен для круглогодичной уличной работы: корпус защищен от влаги и пыли согласно стандарту IP66, предусмотрен набор гермовводов, диапазон рабочих температур — -40 ºС... +50 ºС. Потребляемая мощность — до 440 Вт. Свободный участок на din-рейках для монтажа оборудования: верхний — 80 мм, нижний — 80 мм. Габариты — 400×400×210 мм.
Комплектация:
- Уличная станция — 1шт.
- Набор гермовводов — 1шт.
- Ключ от монтажного шкафа — 1 шт.
- Набор для оптического кросса (пигтейл SC — 2 шт., КДЗС — 2 шт.).
- Фильтр для системы проточной вентиляции — 2шт.
- Заглушка для фильтров системы проточной вентиляции — 2шт.
- DIN-рейка 7.5×35 мм, 1.0 м.
- Шина для внутреннего монтажа, 210 мм.
- Расходные материалы.
-
Osnovo OS-44VB1 Артикул 12112 Назначение уличная станция (термошкаф) Размеры (Ш×В×Г) 400×400×210 мм Класс защиты (IP) IP66 Класс защиты (IK) - Материал корпуса и монтажной пластины металл Оптический кросс размеры: 183×113×22 мм
модуль на 2 оптических порта SC
ложемент для 8 КДЗС (в комплекте 2 КДЗС)
пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 штТемпература внутри уличной станции 0 ºС... +50 ºС Рабочая температура (температура окружающей среды) -40 ºС... +50 ºС Защита от перегрузки и КЗ автоматический выключатель 2P на 220 В, 10 A Термостабилизация да Резервное питание (АКБ) да Теплоизоляция да Система проточной вентиляции да Система тёплого пуска (предварительный прогрев) - Дополнительно доступное место под установку оборудования на встроенные din-рейки: верхняя – 80 мм (ширина), нижняя – 80 мм (ширина) -
Руководство пользователя Размер: 1.335 Мб
