РоЕ-коммутатор Osnovo OS-46T1 (SW-60812/I)
Код товара: 26193
- 8 FE RJ-45 с РоЕ, GE RJ-45, 2 GE SFP
- Бюджет РоЕ 240 Вт, на порт до 60 Вт
- Система обогрева, оптический кросс
- Режим удлинения связи до 250 м
- IP66, –50 °C... +50 °C
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Osnovo OS-46T1 (SW-60812/I) представляет собой уличную станцию OS-46T1 с встроенным неуправляемым РоЕ-коммутатором SW-60812/I промышленного класса. Рассчитан на круглогодичную уличную эксплуатацию: защита шкафа от влаги и пыли соответствует стандарту IP66, рабочие температуры — –50 ºС... +50 ºС, предусмотрена система термостабилизации, гермовводы. Суммарная потребляемая мощность — 545 Вт.
SW-60812/I
Коммутатор укомплектован восемью FE RJ-45 с РоЕ, двумя GE SFP-слотами и GE Uplink-портом RJ-45. При общем бюджете РоЕ 240 Вт подает на порты 1 и 2 до 60 Вт, на порты 3 ~ 8 — до 30 Вт. В режиме CCTV дальность передачи увеличена до 250 м (с ограничением скорости 10 Мбит/с). Мощность, подаваемая на устройства в этом режиме через порты 1 и 2, — до 49.5 Вт, порты 3 ~ 8 — до 21.6 Вт. Коммутационная способность матрицы — 7.6 Гбит/с. Скорость обслуживания пакетов — 1.488 mpps. Буфер пакетов — 1 Мбайт. Объем таблицы МАС-адресов — 8К.
Функциональность:
- Auto MDI/MDIX — автоопределение типа контакта для подключения прямых и перекрестных кабелей (кроме SFP-слотов).
- Автоматическое определение РоЕ-устройств.
- Auto-Check — функция антизависания РоЕ-устройств (детекция, перезагрузка отключением питания).
- Поддержка стандартов РоЕ: IEEE 802.3af/at — на портах 3 ~ 8 и IEEE 802.3bt — на портах 1 и 2.
- Топологии подключения — каскад, звезда.
- Изоляция портов.
- Тревожная сигнализация при потере питания.
- Защита от короткого замыкания и превышения максимального тока нагрузки.
SW-60812/I оснащен клеммами для подключения основного и резервного источника питания (БП DC 48 ~ 57 В), реле тревожной сигнализации (сухой контакт) и заземления, переключателями режимов работы, LED-индикаторами подключения нагрузки к портам, подачи PoE, тревоги, питания. Защита от пыли и влаги — IP30, грозозащита — 6 кВ. Рабочие температуры — –40 °C... +75 °C. Размер — 165×50×115 мм.
OS-46T1

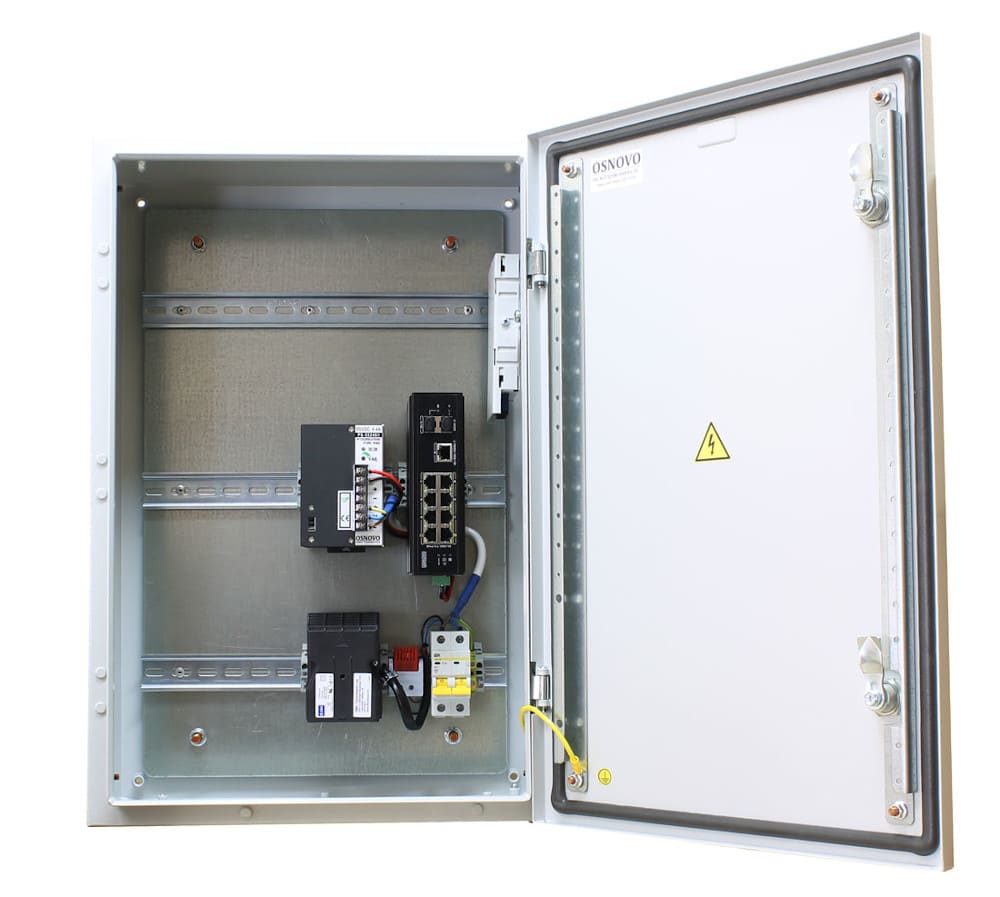

В состав станции входит герметичный бокс из стали с порошковым покрытием и оборудование:
- Оптический кросс.
- Система термостабилизации с вентилятором и нагревателем для установки на DIN-рейку, термостатом, отключающим обогрев при +15 ºС и выше.
- Автоматический выключатель сетевого питания (2 Р, 10 A).
Характеристики оптического кросса:
- Два одномодовых оптических пигтейла (SC 0.9 мм, 1.5 м).
- Ложемент на восемь КДЗС (два в комплекте).
- Модуль на два SC-порта.
- Размер — 183×113×22 мм.
OS-46T1 поддерживает температуру внутри шкафа в диапазоне –15 ºС... +50 ºС. Питание — AC 100 ~ 240 В. Потребляемая мощность системы обогрева — 300 Вт. Свободное место на din-рейках для установки оборудования: на верхней — 340 мм, средней — 320 мм, нижней — 200 мм. Размер — 400×400×210 мм.
Комплектация
- Комплект гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации на уличную станцию OS-46T1.
- Руководство по эксплуатации на промышленный коммутатор SW-60812/I.
-
Osnovo OS-46T1 (SW-60812/I) Коммутатор SW-60812/I Общее количество портов 11 Количество портов FE RJ-45 с РоЕ 8 Количество портов GE RJ-45 1 Количество портов GE SFP 2 Скорость передачи данных 10/100/1000 Мбит/с
полудуплекс, полный дуплексМощность PoE-порта порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А) Максимальная общая мощность РоЕ 240 Вт Пропускная способность коммутационной матрицы 7.6 Гбит/с Размер таблицы MAC-адресов 8К Буфер пакетов 1 Мбайт Скорость обслуживания пакетов 1000 Мбит/с – 1488.00 пакетов/с
100 Mbps port – 148.800 пакетов/с
10 Mbps port – 14.880 пакетов/сСтандарты РоЕ IEEE802.3af, IEEE802.3at, IEEE 802.3bt
автоматическое определение подключаемых РоЕ-устройствТопологии подключения звезда
каскадПоддержка jumbo frame - Стандарты и протоколы IEEE 802.3
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x
IEEE 802.3z 1000BASE-XИндикаторы 1, 2 (подается питание)
ALM (тревожное оповещение)
PoE (подается PoE, оранжевый RJ-45)
Link/Act (подкл. оборудование, зелен. RJ-45)
10, 11 (подключен SFP-слот)Реле аварийной сигнализации DC 24 В, 1 A (НО, НЗ) Питание AC 195 ~ 265 В/DC 48 ~ 57 В Энергопотребление (без РоЕ) 5 Вт Защита IP30 Охлаждение пассивное (без вентилятора) Рабочие условия –40 °C… +75 °C, относительная влажность до 95 %, без конденсата Размер 165×50×115 мм Дополнительно режим изоляции портов коммутационной матрицы
режим антизависания Auto-Check
режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/сУличная станция OS-46T1 Назначение уличная станция (термошкаф) Размер (Ш×В×Г) 400×600×210 мм Класс защиты (IP) IP66 Класс защиты (IK) - Материал корпуса металл Оптический кросс размер: 183×113×22 мм
модуль на 2 оптических порта SC
ложемент для 8 КДЗС (в комплекте 2 КДЗС)
пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.Температура внутри уличной станции –15 ºС... +50 ºС Рабочая температура (температура окружающей среды) –50 ºС... +50 ºС Защита от перегрузки и КЗ автоматический выключатель 2P на 220 В, 10 A Термостабилизация активная (с вентилятором), с нагревательным элементом (мощность 300 Вт) Резервное питание (АКБ) - Теплоизоляция - Система проточной вентиляции - Система теплого пуска (предварительный прогрев) - Дополнительно доступное место под установку оборудования на встроенные din-рейки: верхняя – 210 мм, нижняя – 60 мм -
