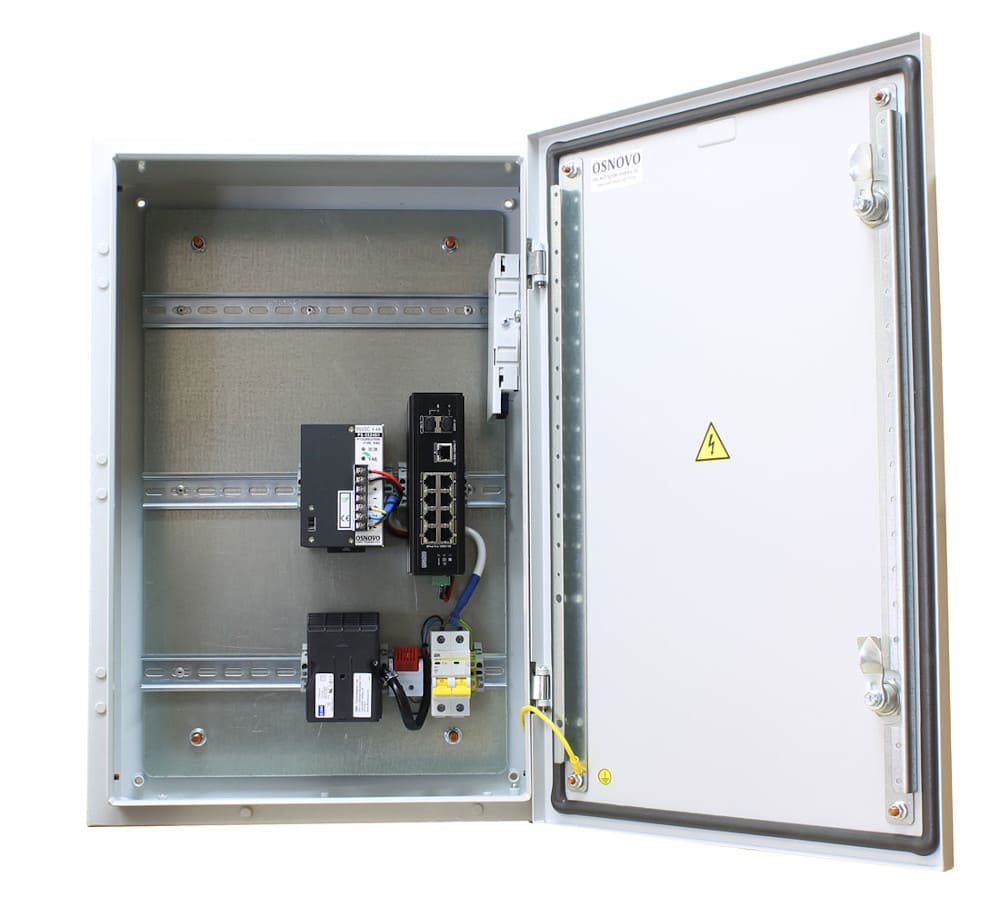

Osnovo OSP-46T1 (SW-60812/I) представляет собой неуправляемый промышленный РоЕ-коммутатор SW-60812/I, установленный в шкафу уличной станции OSP-46T1 с оптическим кроссом и системой термостабилизации. Общая потребляемая мощность с учетом РоЕ и нагревателя — 545 Вт.

SW-60812/I

Коммутатор оснащен восемью FE RJ-45 с поддержкой РоЕ, гигабитными Uplink-портом RJ-45 и двумя SFP-слотами. Поддерживает стандарты РоЕ: IEEE802.3af и IEEE802.3at — на портах 3 ~ 8, IEEE 802.3bt — на портах 1 и 2. Общий бюджет РоЕ — 240 Вт. Подает на порты 3 ~ 8 — до 30 Вт, 1 и 2 — до 60 Вт. Топологии подключения — звезда, каскад. Пропускная способность коммутационной матрицы — 7.6 Гбит/с. Скорость перенаправления пакетов — 1.488 mpps. Размер таблицы МАС-адресов — 8К. Буфер пакетов — 1 Мбайт.

Функциональность:
- Автоматическое определение РоЕ-устройств.
- Режим изоляции портов (VLAN) для защиты от сетевого шторма.
- Режим увеличения расстояния передачи до 250 м (до 10 Мбит/с) с подачей на устройства при максимальной дальности через порты 1 и 2 до 49.5 Вт, порты 3 ~ 8 — до 21.6 Вт.
- Режим антизависания РоЕ-устройств Auto-Check.
- Автоопределение типа контактов для работы с прямыми и кроссовыми кабелями (Auto MDI/MDIX для портов RJ-45).
- Защита от превышения предельного тока нагрузки.
- Защита от короткого замыкания.
SW-60812/I оборудован клеммами для подключения системы оповещения при сбое питания, заземления и источника питания, переключателями выбора режима работы, светодиодными индикаторами тревожной сигнализации, подключения устройств к RJ-45 и SFP-слотам, подачи PoE, наличия питания. Безвентиляторный дизайн. Рабочие температуры — –40 °C... +75 °C. Защита от пыли и влаги — IP30, грозозащита — 6 кВ. Питание — AC 195 ~ 265 В/DC 48 ~ 57 В. Энергопотребление без РоЕ — 5 Вт. Размер — 165×50×115 мм.

OSP-46T1

В состав станции входит монтажный шкаф из устойчивого к УФ-лучам радиопрозрачного армированного стеклом пластика и оборудование:
- Обдуваемый вентилятором нагреватель для установки на DIN-рейку и нормально замкнутый термостат до +15 ºС.
- Оптический кросс.
- Автоматический выключатель (2Р, 10 A).
Характеристики оптического кросса:
- Размер — 183×113×22 мм.
- Модуль на два оптических SC-порта.
- Ложемент на восемь КДЗС (два в комплекте).
- Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
Система термостабилизации поддерживает температуру внутри станции от –15 ºС до +50 ºС. Защита от пыли и влаги — IP66, гермовводы. Питание — AC 100 ~ 240 В. Мощность, потребляемая системой обогрева, — 300 Вт. Участок на din-рейках, свободный для монтажа устройств: верхний — 340 мм, средний — 320 мм, нижний — 170 мм. Размер — 400×600×230 мм.

Комплектация
- Комплект гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации на уличную станцию OSP-46T1.
- Руководство по эксплуатации на промышленный коммутатор SW-60812/I.

Osnovo OSP-46T1 (SW-60812/I)
Коммутатор SW-60812/I
Общее количество портов	11
Количество портов FE RJ-45 с РоЕ	8
Количество портов GE RJ-45	1
Количество портов GE SFP	2
Скорость передачи данных	10/100/1000 Мбит/с полудуплекс, полный дуплекс
Мощность PoE-порта	порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А)
Максимальная общая мощность РоЕ	240 Вт (по БП)
Пропускная способность коммутационной матрицы	7.6 Гбит/с
Размер таблицы MAC-адресов	8К
Буфер пакетов	1 Мбайт
Скорость обслуживания пакетов	1000 Мбит/с – 1488.00 пакетов/с 100 Mbps port – 148.800 пакетов/с 10 Mbps port – 14.880 пакетов/с
Стандарты РоЕ	IEEE802.3af, IEEE802.3at, IEEE 802.3bt автоматическое определение подключаемых РоЕ-устройств
Топологии подключения	звезда каскад
Поддержка jumbo frame	-
Стандарты и протоколы	IEEE 802.3 IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3x IEEE 802.3z 1000BASE-X
Индикаторы	1, 2 (подается питание) ALM (тревожное оповещение) PoE (подается PoE, оранжевый RJ-45) Link/Act (подкл. оборудование, зелен. RJ-45) 10, 11 (подключен SFP-слот)
Реле аварийной сигнализации	DC 24 В, 1 A (НО, НЗ)
Питание	AC 195 ~ 265 В/DC 48 ~ 57 В
Энергопотребление (без РоЕ)	5 Вт
Защита	IP30
Охлаждение	пассивное(без вентилятора)
Рабочие условия	–40 °C… +75 °C, относительная влажность до 95 %, без конденсата
Размер	165×50×115 мм
Дополнительно	режим изоляции портов коммутационной матрицы режим антизависания Auto-Check режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/с
Уличная станция OSP-46T1
Назначение	уличная станция (термошкаф)
Размер (Ш×В×Г)	400×600×230 мм
Класс защиты (IP)	IP66
Класс защиты (IK)	-
Материал корпуса	армированный пластик
Оптический кросс	размер: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.
Температура внутри уличной станции	–15 ºС... +50 ºС
Рабочая температура (температура окружающей среды)	–50 ºС... +50 ºС
Защита от перегрузки и КЗ	автоматический выключатель 2P на 220 В, 10 A
Термостабилизация	активная (с вентилятором), с нагревательным элементом (мощность 300 Вт)
Резервное питание (АКБ)	-
Теплоизоляция	-
Система проточной вентиляции	-
Система теплого пуска (предварительный прогрев)	-
Дополнительно	доступное место под установку оборудования на встроенные din-рейки: верхняя – 340 мм, средняя — 320 мм, нижняя – 170 мм
