Турникет-шлюз Ростов-Дон ПР1Ш/3М2
- До 40 человек в минуту
- Зона прохода 490 ±10 мм
- Механическая блокировка
- Гидромеханический доводчик
- Наработка на отказ 2 млн проходов
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

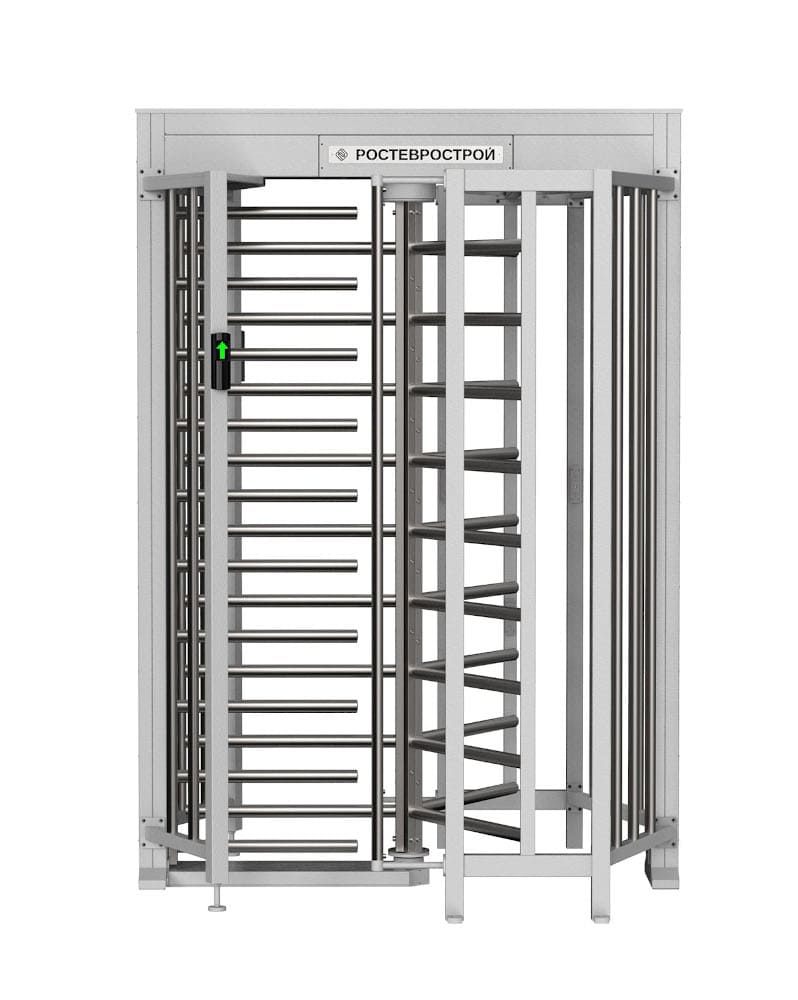

Нормально открытый полноростовой роторный 3-лопастный турникет-шлюз Ростов-Дон ПР1Ш/3М2 в зависимости от установки гребенки, формирователей прохода и преграждающих труб работает как турникет или шлюз — с двумя разрешительными командами.
Стандартные режимы работы:
- Проход закрыт в любом направлении.
- Однократный проход в одном из направлений.
- Групповой проход в одном направлении.
- Групповой проход в любом направлении.
Для специфических ситуаций предусмотрены режимы:
- Тревоги — блокировка лопастей стопорным механизмом в случае нарушения прохода с индикацией красным светом, звуковая сигнализация активирована (функция зуммера — отключаемая).
- Срабатывания пожарного шлейфа — разблокировка турникета в обе стороны с индикацией зеленым цветом, функция antipassback отключена.
- Калибровки — отключение для настройки нулевого положения лопастей (прерывистый звуковой сигнал).
Производительность при свободном проходе в режиме турникета — 40 человек в минуту, однократном проходе в режиме шлюза — 15 человек в минуту, однократном проходе в режиме турникета — 30 человек в минуту. Ширина зоны прохода — 490 ±10 мм, высота — 2050 мм. Максимальное статическое усилие на середину преграждающей лопасти — 200 кгс. Наработка на отказ — 2 млн проходов.
Функциональность:
- Механическая блокировка турникета ключом (2 шт. в комплекте) при обесточивании.
- Четкая фиксация лопастей после каждого прохода для предупреждения травматизма.
- Блокировка обратного хода лопастей при повороте на 60° и дальше (с управлением от контроллера СКУД, отмечающим факт прохода).
- Плавная работа механизма вращения за счет гидромеханического доводчика.
- Выбор способа организации эвакуации: переключением в режим группового прохода, отключением питания или разблокировкой через пожарный шлейф.

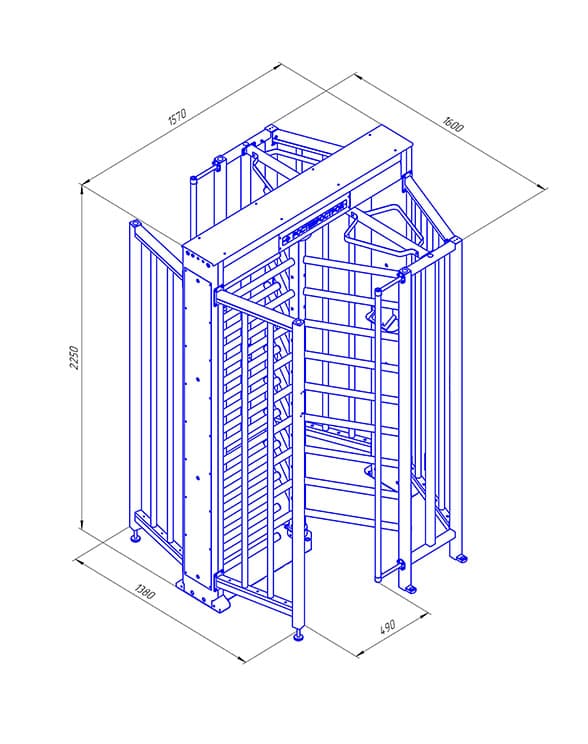

ПР1Ш/3М2 оборудован цифровым магнитным датчиком углового положения штанг. На раме привода предусмотрены лампы подсветки зоны прохода (включение — с ПДУ). Корпус выполнен из стали, окрашенной порошковым методом, цвет — «белый антик». Климатическое исполнение — УХЛ 4.2. Рабочие температуры — +1 ºС… +50 ºС. Питание — 12 В DC (без адаптера в комплекте). Потребляемая мощность при несанкционированном проходе — до 42 Вт, при санкционированном проходе — 21 Вт, в режиме ожидания — 3 ~ 9 Вт (зависит от освещения). Габариты — 1570×1600×2250 мм. Вес — 280 кг.
Комплектный пульт ДУ П2П-0-0Г
Пульт в пластмассовом корпусе оснащен двумя светодиодными индикаторами и трехкнопочным блоком клавиатуры. Для подключения интерфейсного кабеля предусмотрена разъем-розетка типа 8P8C. Наработка на отказ — 1 млн нажатий. Рабочие температуры — +1 ºС… +50 ºС. Питание — 12 В DC (без БП в комплекте). Потребляемый ток — 30 мА.
-
Ростов-Дон ПР1Ш/3М2 Напряжение питания 12 ± 2 В DC Потребляемая мощность максимальная при несанкционированном проходе с включенным освещением — 42 Вт
средняя при санкционированном проходе — 21 Вт
в режиме ожидания прохода с освещением — 9 Вт
в режиме ожидания прохода без освещения — 3 ВтШирина зоны прохода 490 ±10 мм Высота зоны прохода 2050 мм Пропускная способность при однократном проходе в режиме шлюза 15 чел./мин. Пропускная способность при однократном проходе в режиме турникета 30 чел./мин. Пропускная способность при свободном проходе 40 чел./мин. Материал окрашенная сталь Диапазон рабочих температур +1 °C… +50 ºC Габариты 1570×1600×2250 мм Масса 280 кг Длина штанг 610 мм Допустимые статические усилия на преграждающую лопасть на середине не более 200 кгс Усилие поворота центральной стойки на середине лопасти не более 5 кгс Наработка на отказ 2 млн проходов Срок службы 10 лет -
Технический паспорт Размер: 1.758 Мб
