Турникет Oxgard Praktika Т-10-НМ Doublе Pass
- До 60 человек в минуту
- Автоматический доворот лопастей
- Две зоны прохода 585 мм
- Режим антипаники
- IP54, -40 ºС… +50 ºС
- Описание
- Характеристики
- Скачать
-

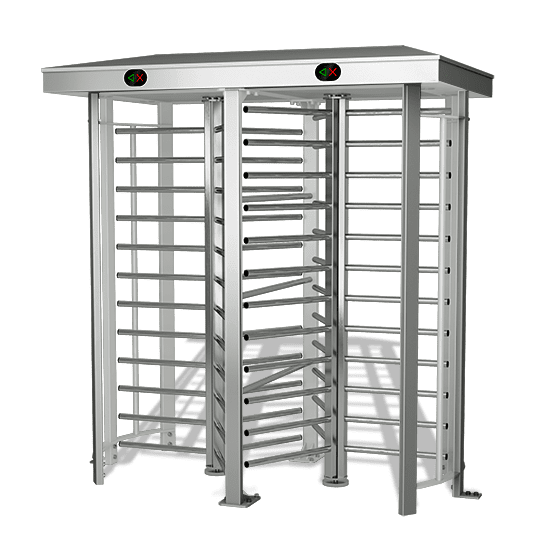

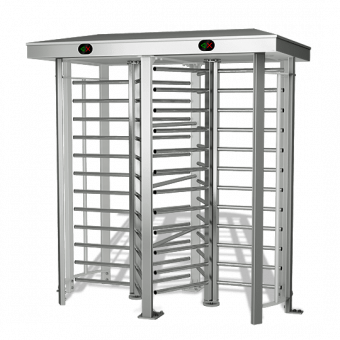

Полноростовой роторный моторизованный турникет Oxgard Praktika Т-10-НМ Doublе Pass состоит из единой рамы с двумя 3-лопастными роторами и двумя отдельными ограждениями. При одинаковом функционале и пропускной способности занимает намного меньшую площадь, чем два одиночных турникета. Для управления предусмотрено подключение контроллера СКУД, два универсальных пульта.
Режимы работы для каждого прохода:
- Запрещение прохода в обоих направлениях.
- Разовый проход в любую сторону.
- Односторонний многократный проход.
- Свободный проход в любом направлении.
- «Антипаника» — быстрое предоставление свободного прохода.
Praktika Т-10-НМ Doublе Pass укомплектован независимыми объединительными платами (на каждый ротор) для подключения кабелей пульта управления и контроллера СКУД, четырьмя индикаторными светодиодными панелями с интуитивно понятными знаками разрешения и запрета прохода, лампами подсветки обеих зон прохода.
Характеристики:
- Пропускная способность двух проходов — до 60 человек в минуту.
- Потенциальный и импульсный режимы управления.
- Длина штанги — 530 мм.
- Ширина каждой зоны прохода — 585 мм.
- Высота зоны прохода — 1995 мм.
- Электромеханический привод.
- Независимое управление каждым проходом.
- Угол поворота лопасти — 120º.
- Автоматический доворот лопасти до закрытого положения после поворота ротора на угол 10º.
- Автоматическое притормаживание лопасти после поворота на 110º (в режиме свободного прохода).
- Свободный проход при утрате напряжения питания.
Турникет адаптирован к условиям уличной эксплуатации вне зависимости от времени года: корпус отвечает требованиям стандарта защиты от пыли и влаги IP54, рабочие температуры — -40 ºС… +50 ºС, влажность — до 95 %. Материал корпуса и ротора с лопастями — нержавеющая сталь. Питание — 220 В AC. Ток, потребляемый в режиме ожидания, — 0.6 А, в режиме прохода — 0.8 А, максимальный — 1 А. Габариты — 2240×2060×1255 мм. Вес — 400 кг.
Комплектный пульт Oxgard Praktika
Пульт защищен корпусом из шлифованной нержавеющей стали. Для назначения режима предусмотрены механические кнопки, для отображения режима — светодиодные индикаторы, для подключения к турникету — кабель длиной 10 м. Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC (без БП в комплекте). Размер — 25×107×107 мм. Вес — 0.5 кг.
-
Oxgard Praktika Т-10-Н Doublе Pass Напряжение питания 220 В Ток потребления при номинальном напряжении питания средний ток в режиме ожидания — 0.6 А
средний ток в режиме прохода — 0.8 А
максимальный ток потребления — 1.0 АПропускная способность дважды по 30 чел/мин Ширина каждой зоны прохода 585 мм Максимальное количество подключаемых пультов 2 Срок службы 8 лет Диапазон температур эксплуатации — -40 °C… +50 ºC
транспортировки и хранения — -40 °C… +50 ºCОтносительная влажность воздуха не более 95 % Материал корпус и штанги из нержавеющей стали Габариты 2240×2060×1255 мм Вес 400 кг Пульт Oxgard Praktika Напряжение питания номинальное —12 В DC
рабочее — 7.5 ~ 15 ВСрок службы 8 лет Диапазон температур эксплуатации — +1 °C… +40 ºC
транспортировки и хранения — +1 °C… +40 ºCОтносительная влажность воздуха не более 80 % Габариты 25×107×107 мм Вес 0.5 кг -
Руководство пользователя Размер: 0.837 Мб
