Автоматика Nice RB500HSBDKIT2
- Приемник OXIBD
- Фотоэлемент EPMB
- Два привода RB500HS
- Два пульта ДУ ON3EBD
- Для створки до 8 м, до 500 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

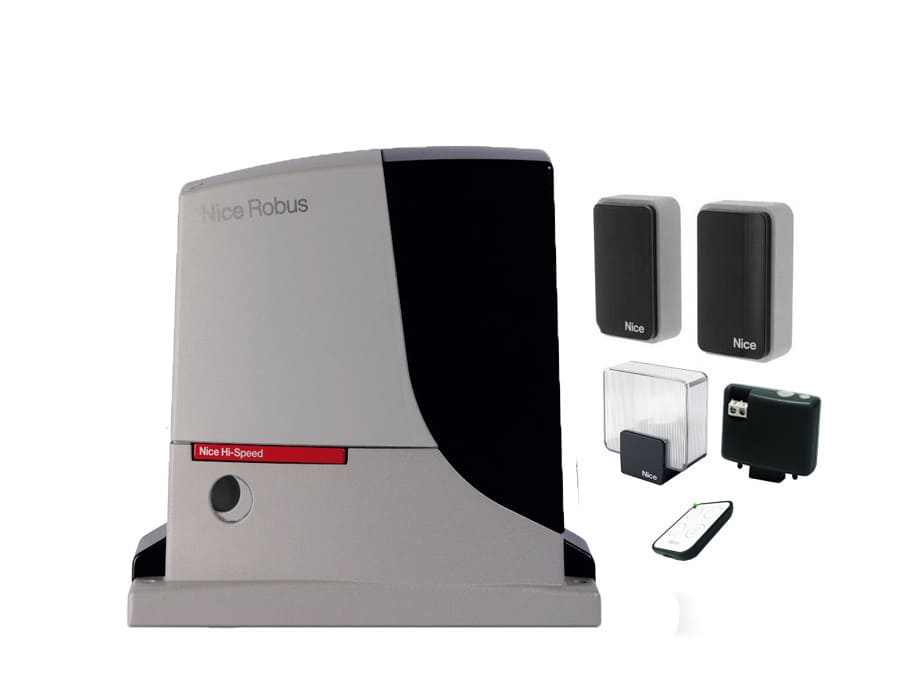

Комплект Nice RB500HSBDKIT2 для автоматизации откатных ворот со створкой весом до 500 кг, длиной до 8 м включает в себя два электромеханических привода RB500HS, фотоэлемент EPMB, лампу ELDC, два передатчика ON3EBD и приемник OXIBD.
RB500HS
Электромеханический привод укомплектован электронным блоком управления RBA3/HS с тремя кнопками программирования функций и гнездом типа SM для подключения радиоприемника, термосенсором для автоматической регулировки усилия в зависимости от температуры, LED-индикаторами. Поддерживает работу с аналогичной моделью в паре (ведущий — ведомый) для синхронизации движения двух створок, режимы неполного (на 0.5 ~ 4 м) сдвигания створки и ожидания, функцию «Всегда открывать» — задержку ворот в открытом состоянии определенное время, «Двигать в любом случае» — выполнение маневра без учета исправности устройства безопасности. Зубчатая составная (стандарт — 1 м) рейка, фиксируемая на створке, в комплект не входит (необходимое количество зависит от длины ворот).
Характеристики:
- Скорость — 0.44 м/с.
- Номинальное усилие — 164 Н, максимальное — 360 Н.
- 8 уровней регулировки скорости и усилия.
- Автозакрывание с паузой 5 ~ 180 с.
- Ручная разблокировка привода (ключ в комплекте).
- Амперометрическая технология детекции препятствий.
- Продолжительность непрерывного хода — до 6 мин.
- Технология BlueBus для 2-проводного подключения, распознавания и запоминания совместимых устройств.
- Рабочий цикл при длине створки до 4 м — 40 циклов/ч, 8 м — 20 циклов/ч.
- Ресурс — 20 000 ~ 250 000 циклов.
- Рабочие температуры — –20 ºС… +50 ºС.
- Защита корпуса от пыли и влаги — IP44.
- Штатное питание — 24 В DC, резервное — АКБ PS124 (24 В, 1.2 А·ч, в комплект не входит).
- Потребляемая мощность — 460 Вт, ток — 2.2 А.
- Размер — 330×212×303 мм, вес — 11 кг.
EPMB
Фотоэлемент представляет собой D-датчики присутствия (по EN 12453) — передатчик (TX) и приемник (RX), поддерживает подключение и получение питания по BlueBus, автоматическую синхронизацию, предотвращающую интерференцию. Оборудован двойным антибликовым контуром, LED-индикатором работы. Дальность действия: эффективная — 15 ±5 м, максимальная — 30 м. Угол обзора при ориентируемой и фиксированной оптике — 30º и 10º. Материал корпуса — ABS-пластик. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.
OXIBD
Приемник (433.92 МГц) на 4 канала поддерживает 2-стороннюю систему кодирования BD, работу по радиопротоколу Nice (дальность связи — до 500 м, ячеистая технология), передачу информации о состоянии автоматики, подтверждение доставленной команды. Оснащен антенной, LED-индикатором, получает питание от привода (5 В DC). Вместимость памяти — 750 2-сторонних и 1024 1-сторонних передатчиков. Чувствительность — –108 дБм. Защита от пыли и влаги — IP20. Рабочие температуры — –20 ºС… +55 ºС. Размер — 49.5×41.9×18 мм, вес — 22 г.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с динамическим кодом оснащен информационной и тремя функциональными кнопками. Питание — батарея CR2032 с напряжением 3 В. Защита от пыли и влаги — IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм. Вес — 18 г.
ELDC
Сигнальная светодиодная (белый свет) лампа с антенной 433.92 МГц работает в режиме мигания (5 с.). Корпус с универсальным кронштейном выполнен из ударопрочного пластика. Рабочие температуры — –20 ºС… +50 ºС. Защита от пыли и влаги — IP44. Питание — 12 ~ 36 В. Размер — 132×72×155 мм. Вес — 220 г.
-
Nice RB500HSBDKIT2 Назначение для откатных ворот шириной до 8 м и весом до 500 кг Привод RB500HS Количество в комплекте 2 шт. Максимальная длина створки 8 м Максимальный вес створки 500 кг Скорость 0.44 м/с Максимальный пусковой момент, соответствующий усилию 13 Нм, 360 Н Номинальный пусковой момент, соответствующий усилию 5.9 Нм, 164 Н Рабочий цикл при длине створки до 4 м — 40 циклов/ч, 8 м — 20 циклов/ч Блок управления RBA3/HS Питание 230 В AC Питание двигателя 24 В DC Потребление тока 2.2 А Потребляемая мощность 460 Вт Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 330×212×303 мм Вес 11 кг Фотоэлемент EPMB Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз 10º ~ 30º Питание сети BlueBUS Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г Сигнальная лампа ELDC Количество в комплекте 1 шт. Тип белый светодиод Режим мигания по 5 с. Материал корпуса пластик Питание 12 ~ 36 В Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 132×72×155 мм -
Руководство пользователя Размер: 11.826 Мб
