Электронная проходная Oxgard PQL-04 CM-660 (Sigur E300, EM-Marin)
- 60 человек в минуту
- Контроллер Sigur E300
- Два считывателя EM-Marin
- Автоматическая «антипаника»
- Универсальный пульт Oxgard Praktika
- Описание
- Характеристики
- Скачать
-
Электронная проходная Oxgard PQL-04 CM-660 (Sigur E300, EM-Marin) рассчитана на одну точку прохода, построена на тумбе распашного турникета Praktika QL-04 CM-660. Укомплектована контроллером Sigur E300, двумя считывателями карт EM-Marin и проводным пультом управления.
Контроллер Sigur E300
Характеристики:
- Два реле, контактная группа на переключение.
- Связь по Ethernet (полудуплекс) со скоростью 10 Мбит/с.
- 7000 карт.
- 40 000 событий.
- 500 временных зон.
- Перераспределение памяти между картами, событиями и режимами доступа.
- Два выхода индикации.
- Подключение до пяти датчиков с выходами типа открытый коллектор или сухой контакт.
Предусмотрена звуковая индикация работы и ошибок настройки, защита от переполюсовки и перенапряжения. При объединении в сеть контроллер поддерживает глобальный запрет повторного прохода.

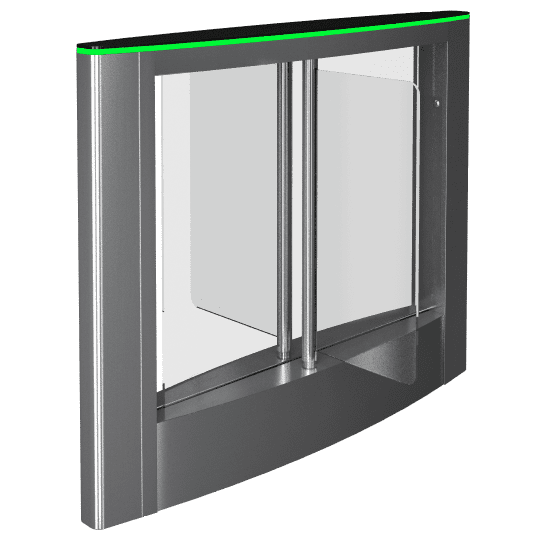

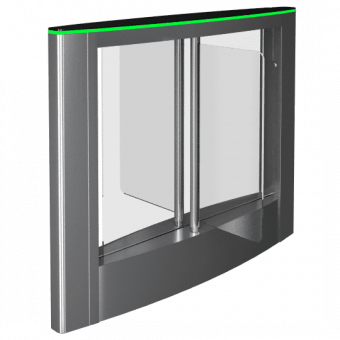

Praktika QL-04 CM-660
Центральная тумба турникета Oxgard QL-04-CM-660 с двумя распашными створками, установленная между двумя тумбами, формирует две зоны прохода шириной 660 мм.
Режимы работы:
- Проход запрещен в любую сторону.
- 1-кратный проход в обе стороны.
- Неограниченный проход в обе стороны.
На объединительной плате, размещенной в нижней части корпуса, предусмотрены разъемы для подключения кабелей блока питания, пульта управления.
Характеристики:
- Пропускная способность — 60 чел/мин через две зоны прохода.
- Автоматическая «антипаника» — экстренная разблокировка створок электроприводом.
- Аварийная разблокировка створок вручную.
- Два датчика прохода (вход/выход).
- Наработка на отказ — 4 500 000 проходов.
Стенка, створки и крышка выполнены из закаленного стекла, корпус — из шлифованной нержавеющей стали. Питание — 12 В DC (БП в комплект не входит). Потребление тока: максимальное — 7.5 А, в режиме ожидания — 0.7 А, в режиме прохода — 5 А. Рабочие температуры — +1 ºС… +40 ºС. Размер с прижатыми створками — 1055×1330×208 мм, с распахнутыми — 1055×1330×812 мм. Вес — 130 кг.
Комплектный пульт Oxgard Praktika
Помехоустойчивый пульт оснащен кнопками назначения режима, LED-индикатором. Поставляется с кабелем длиной пять метров. материал корпуса — шлифованная нержавеющая сталь. Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC (БП в комплект не входит). Размер — 25×107×107 мм. Вес — 500 г.
-
Oxgard PQL-04 CM-660 (Sigur E300, EM-Marin) Турникет Oxgard Praktika QL-04 CM-660 Контроллер Sigur E300 Считыватель 2, EM-Marin Картоприемник нет Количество направлений прохода 2 Напряжение питания номинальное —12 В DC
рабочее — 10.8 ~ 13.2 ВТок потребления при номинальном напряжении питания средний ток в режиме ожидания — 0.7 А
средний ток в режиме прохода — 5 А
максимальный ток потребления — 7.5 АПропускная способность 30 чел/мин Ширина зоны прохода 660 мм Максимальное количество подключаемых пультов 2 Срок службы 8 лет Диапазон температур +1 °C… +40 ºC Относительная влажность воздуха не более 80 % Размер с створкой «открыто» — 1055×1330×208 мм
с створкой «закрыто» — 1055×1330×812 ммВес 130 кг Пульт Oxgard Praktika Напряжение питания номинальное —12 В DC
рабочее — 7.5 ~ 15 ВСрок службы 8 лет Рабочие температуры +1 °C… +40 ºC Относительная влажность воздуха не более 80 % Габариты 25×107×107 мм Вес 0.5 кг -
Руководство пользователя Размер: 0.904 Мб
