Электронная проходная Oxgard РС-01 (РусГард, EM-Marin)
- До 30 человек в минуту
- Контроллер ACS-103-CE-DIN (M)
- Два считывателя EM-Marin
- Механическая «антипаника»
- Пульт управления Oxgard Praktika
- Описание
- Характеристики
- Скачать
-
Электронная проходная Oxgard РС-01 (РусГард, EM-Marin) построена на базе электромеханического турникета-трипода, укомплектована специализированным контроллером «РусГард» ACS-103-CE-DIN (M) и двумя считывателями карт EM-Marin.
Контроллер ACS-103-CE-DIN (M)
Характеристики:
- Два реле с индивидуальными настройками и защитой.
- Поддержка интерфейсов Wiegand 26, Wiegand 37, Wiegand 44, Wiegand 52, Touch memory.
- Связь по Ethernet (10/100 BASE-T).
- До 64 000 пользователей.
- До 60 000 событий.
- 127 суточных расписаний.
- До 4 временных интервалов в сутки.
- По 255 дневных и недельных расписаний.
- Автономный учет праздников и перенесенных выходных.
- Настраиваемая полярность управления индикацией считывателей.
- Настраиваемая длина считываемого кода ключей.
- Шесть входов для подключения датчиков, геркона etc.
- Локальный запрет повторного прохода (в сети — глобальный).
- Защита от короткого замыкания и перегрузки, супрессорная защита сигнальных цепей от электростатических разрядов.

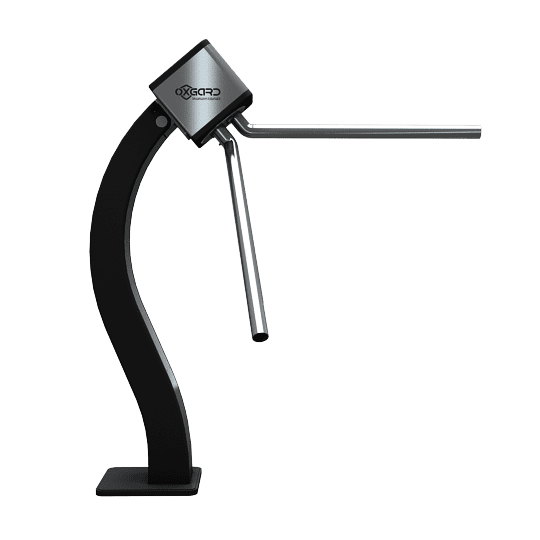

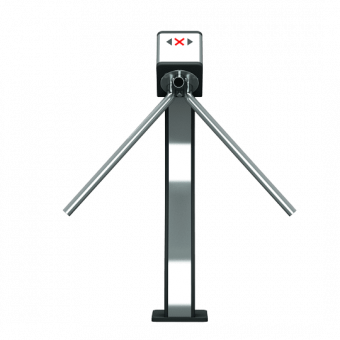

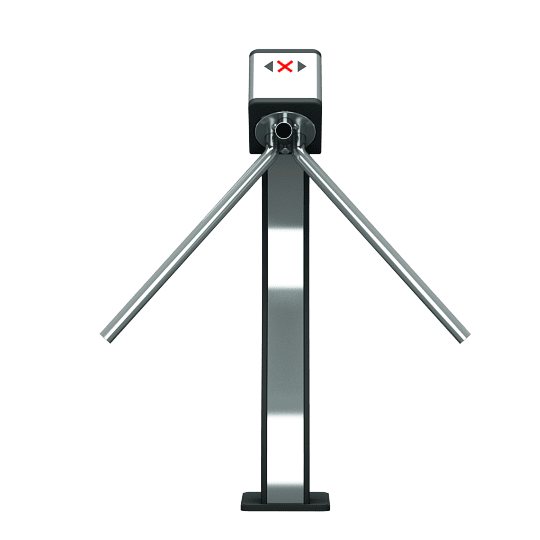

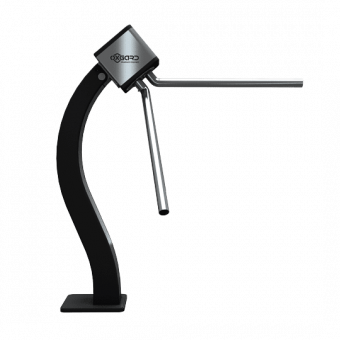

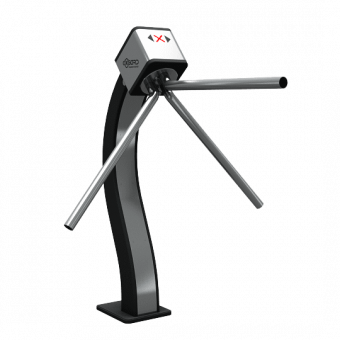

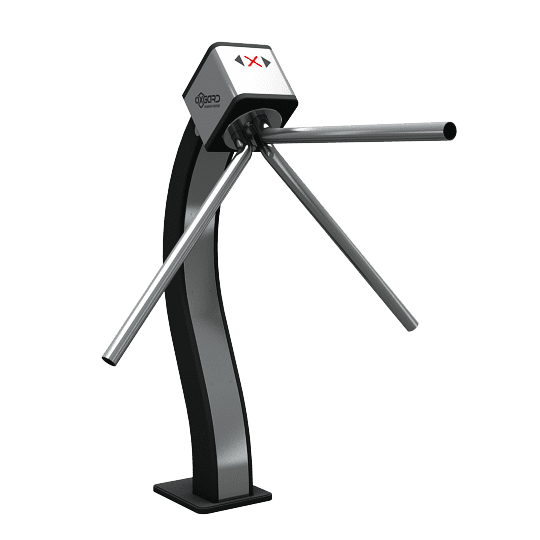

Турникет Oxgard Cube С-01
Режимы работы:
- Запрет прохода.
- Однократный проход в любом направлении.
- Многократный проход в одну сторону.
- Свободный проход в двух направлениях (потенциальный режим управления контроллера).
Характеристики:
- Ширина зоны прохода — 530 мм.
- Пропускная способность — 30 чел/мин.
- Подключение двух пультов управления.
- Механическая «антипаника» (при обесточивании) — опускание планок вниз вручную.
- Индикаторы прохода, защищенные акриловым стеклом.
Снизу РС-01 (РусГард, EM-Marin) предусмотрено отверстие для ввода кабелей, в средней части — изогнутая стальная пластина для быстрого к ним доступа. Кабели, пульт управления и блок питания подключают к плате, расположенной в блоке преграждающих планок — под съемной крышкой.
Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC (БП в комплект не входит). Ток, потребляемый в режиме ожидания, — 0.4 А, прохода — 1.5 А. Габариты в рабочем состоянии — 1024×890×890 мм, со сложенными планками — 1024×200×360 мм. Вес — 25 кг.
Комплектный пульт Oxgard Praktika
Пульт выполнен в корпусе из шлифованной нержавеющей стали, укомплектован кнопками назначения режима, LED-индикацией и 5-метровым кабелем. Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC (БП в комплект не входит). Размер — 25×107×107 мм. Вес — 0.5 кг.
-
Oxgard РС-01 (РусГард, EM-Marin) Контроллер «РусГард» ACS-103-CE-DIN (M) Считыватель 2, EM-Marin Количество направлений прохода 2 Напряжение питания номинальное —12 В DC
рабочее — 10.8 ~ 13.2 ВТок потребления при номинальном напряжении питания средний ток в режиме ожидания — 0.4 А
средний ток в режиме прохода — 1.5 АПропускная способность 30 чел/мин Ширина зоны прохода 530 мм Максимальное количество подключаемых пультов 2 Срок службы 8 лет Диапазон температур эксплуатации — +1 °C… +40 ºC
транспортировки и хранения — +1 °C… +40 ºCОтносительная влажность воздуха не более 80 % Габариты в рабочем состоянии — 1024×890×890 мм
со сложенными планками — 1024×200×360 ммВес 25 кг Пульт Oxgard Praktika Напряжение питания номинальное —12 В DC
рабочее — 7.5 ~ 15 ВСрок службы 8 лет Диапазон температур эксплуатации — +1 °C… +40 ºC
транспортировки и хранения — +1 °C… +40 ºCОтносительная влажность воздуха не более 80 % Габариты 25×107×107 мм Вес 0.5 кг -
Руководство пользователя Размер: 1.336 Мб
