Электронная проходная Oxgard РС-04 («Болид», EM-Marin)
- До 30 человек в минуту
- Контроллер «Болид» С2000-2
- Два считывателя EM-Marin
- Механическая «антипаника»
- Пульт управления Oxgard Praktika
- Описание
- Характеристики
- Скачать
-
Электронная проходная Oxgard РС-04 («Болид», EM-Marin) рассчитана на одну двухстороннюю точку прохода. Построена на электромеханическом тумбовом турникете-триподе с поддержкой режима антипаники (ручное складывание штанг для освобождения прохода). Укомплектована автономным контроллером «Болид» С2000-2 и двумя считывателями карт EM-Marin.
Контроллер «Болид» С2000-2
Характеристики:
- Два электромагнитных реле.
- Подключение двух считывателей по Touch Memory, Wiegand, ABA TRACK II.
- Связь по RS-485.
- Карт в памяти — 32 768.
- Событий в памяти — 32 768.
- Временных зон в памяти — 100.
- Уровней доступа в памяти — 100.
- Запрет повторного прохода.
- Двойная идентификация (карта плюс код).
- Доступ по правилу двух или трех лиц.
- Запрет доступа по коду принуждения.
- Подключение двух шлейфов охранной сигнализации.

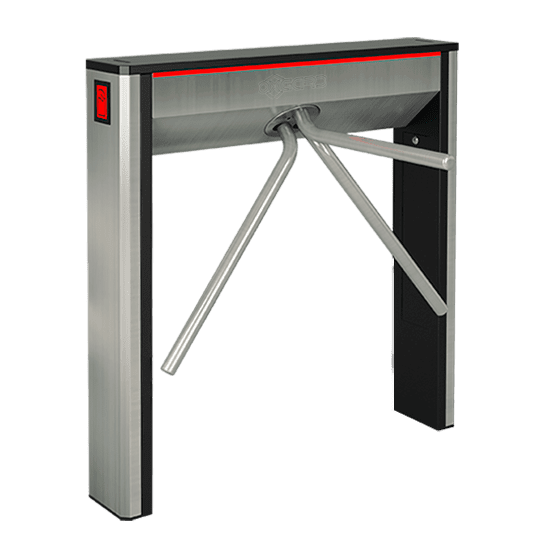

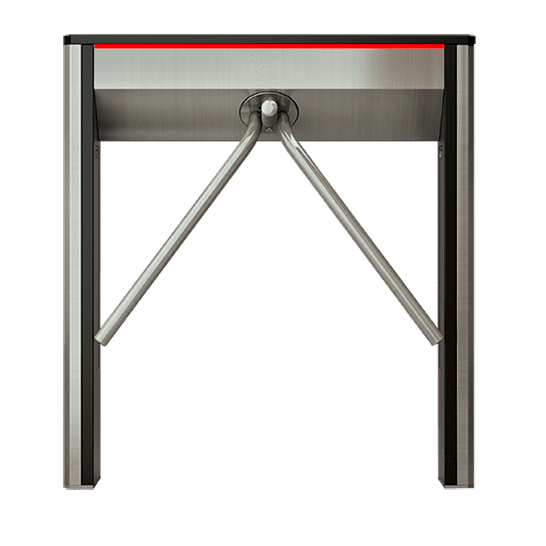

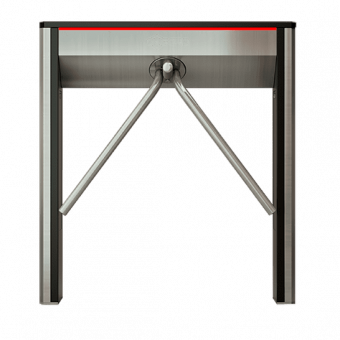

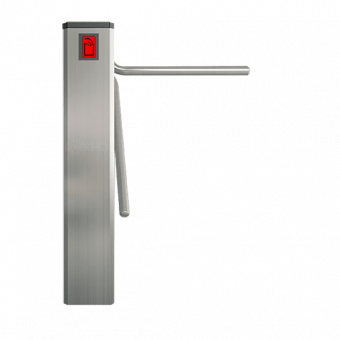

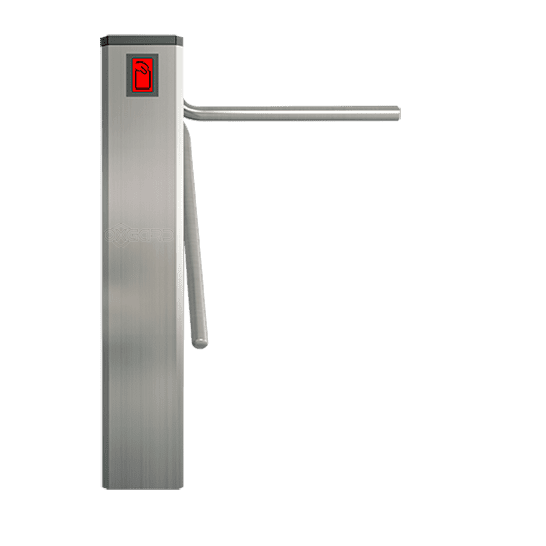

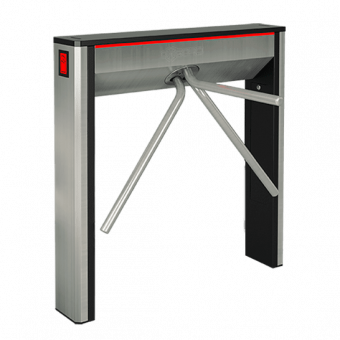

Турникет Oxgard Praktika С-04
Режимы работы:
- Запрет прохода (блокировка штанг).
- Разовый проход в одну или другую сторону (после прохода турникет переходит в режим запрета прохода).
- Проход в одну сторону без ограничений.
- Свободный проход в любом из направлений (потенциальный режим управления контроллера).
Характеристики:
- Ширина зоны прохода — 565–595 мм.
- Пропускная способность — 30 человек в минуту.
- Индикаторы прохода (мнемонические стрелки разрешения или запрета прохода).
Предусмотрено подключение двух пультов управления (один в комплекте) и отверстие в нижней части корпуса для ввода кабелей. Для подсоединения кабелей, пульта управления и блока питания в блоке преграждающих планок (под съемной крышкой) расположена объединительная плата.
Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC (БП в комплект не входит). Средний ток потребления — 1.5 А, максимальный — 3.0 А. Размер с поднятыми преграждающими штангами — 1000×950×735 мм, со сложенными — 1000×950×192 мм. Вес — 50 кг.
Комплектный пульт Oxgard Praktika
Пульт изготовлен из шлифованной нержавеющей стали, оснащен кнопками назначения режима, LED-индикацией и кабелем длиной 5 метров. Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC (БП в комплект не входит). Размер — 25×107×107 мм. Вес — 0.5 кг.
-
Oxgard РС-04 («Болид», EM-Marin) Контроллер «Болид» С2000-2 Считыватель 2, EM-Marin Количество направлений прохода 2 Напряжение питания номинальное —12 В DC
рабочее — 10.8 ~ 13.2 ВТок потребления при номинальном напряжении питания средний ток в режиме ожидания — 1.5 А
средний ток в режиме прохода — 3.0 АПропускная способность 30 чел/мин Ширина зоны прохода 565–595 мм Максимальное количество подключаемых пультов 2 Срок службы 8 лет Диапазон температур эксплуатации — +1 °C… +40 ºC
транспортировки и хранения — +1 °C… +40 ºCОтносительная влажность воздуха не более 80 % Габариты в рабочем состоянии — 1000×950×735 мм
со сложенными планками — 1000×950×192 ммВес 50 кг Пульт Oxgard Praktika Напряжение питания номинальное —12 В DC
рабочее — 7.5 ~ 15 ВСрок службы 8 лет Диапазон температур эксплуатации — +1 °C… +40 ºC
транспортировки и хранения — +1 °C… +40 ºCОтносительная влажность воздуха не более 80 % Габариты 25×107×107 мм Вес 0.5 кг -
Руководство пользователя Размер: 0.982 Мб
