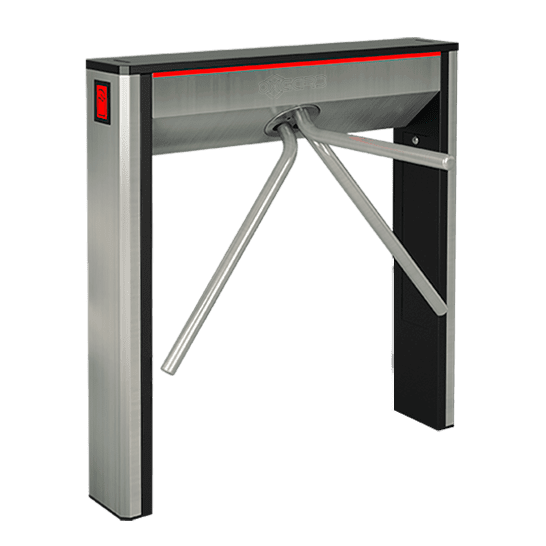

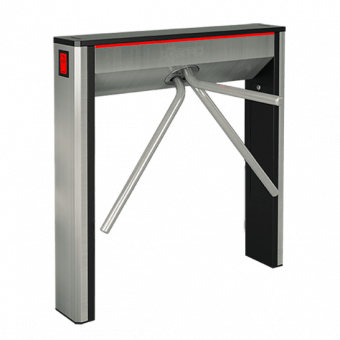

Электронная проходная Oxgard РС-04-H («Болид», Mifare)
- До 30 человек в минуту
- Контроллер С2000-2
- Два считывателя Mifare
- Механическая «антипаника»
- Пульт управления Oxgard Praktika
- Описание
- Характеристики
- Скачать
-
Электронная проходная Oxgard РС-04-H («Болид», Mifare) основана на тумбовом турникете-триподе Praktika С-04, изготовленного, как и преграждающие планки, из нержавеющей стали. Рассчитана на одну точку прохода, работающую на вход и на выход. Формирует зону прохода шириной 565–595 мм. В комплектацию входят автономный контроллер «Болид» С2000-2, пульт управления и два считывателя карт Mifare, установленные в верхней части каждой стойки тумбы.

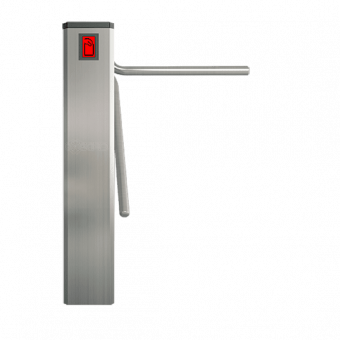

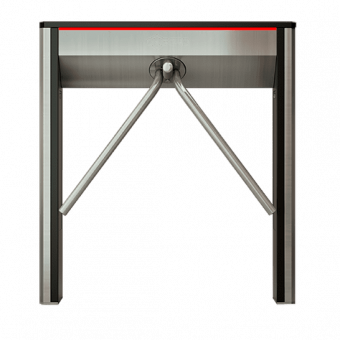

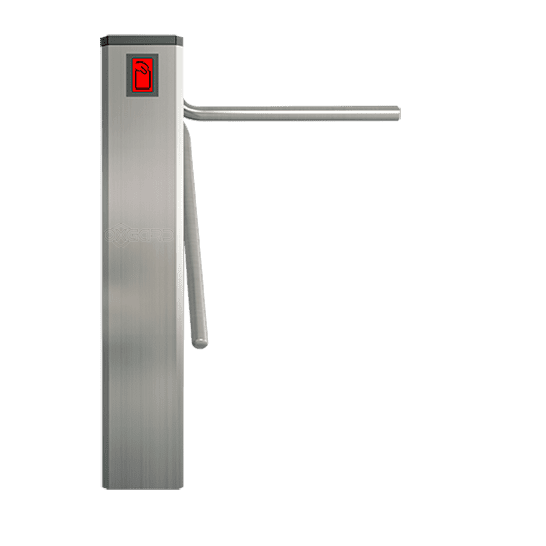

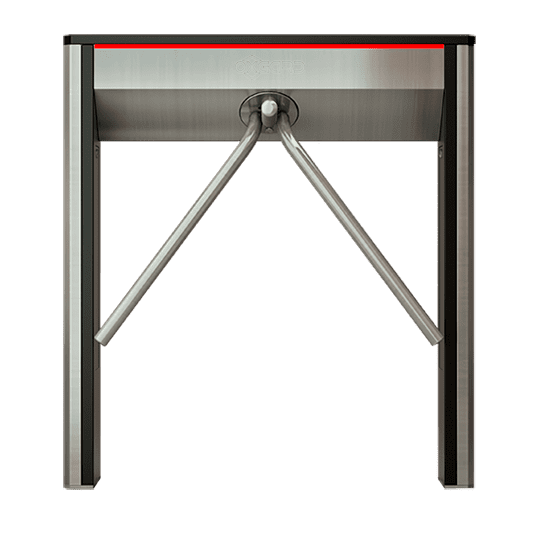

Турникет Oxgard Praktika С-04
Режимы работы:
- Режим «стоп» (запрет прохода).
- Разовый проход в любом направлении (после прохода турникет переходит в режим «стоп»).
- Проход в одну сторону без ограничений.
- Свободный проход в любом из направлений (потенциальный режим управления контроллера).
Характеристики:
- Пропускная способность — 30 чел/мин.
- Механическая «антипаника» (при обесточивании) — освобождение прохода в вручную.
- Индикаторы прохода (мнемонические стрелки разрешения и запрета).
Предусмотрено подключение двух пультов управления (один в комплекте), отверстие для ввода кабелей в нижней части корпуса. Для подсоединения кабелей, пульта управления и блока питания в средней части корпуса расположена объединительная плата.
Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC (БП в комплект не входит). Ток, потребляемый в режиме ожидания и прохода, — 1.5 А, максимум 3.0 А. Габариты с поднятыми преграждающими планками — 1000×950×735 мм, со сложенными — 1000×950×192 мм. Вес — 50 кг.
Контроллер «Болид» С2000-2
Контроллер укомплектован двумя электромагнитными реле для управления исполнительными устройствами. Поддерживает связь по RS-485, подключение двух шлейфов охранной сигнализации, двух считывателей (Touch Memory, Wiegand, ABA TRACK II), запрет повторного прохода, двойную идентификацию (карта и код), доступ по правилу нескольких лиц, запрет доступа по коду принуждения. Энергонезависимая память рассчитана на 32 768 пользователей, 32 768 событий, 100 временных зон, 100 уровней доступа.
Комплектный пульт Oxgard Praktika
Помехоустойчивый пульт выполнен в корпусе из шлифованной нержавеющей стали, укомплектован кнопками назначения режима, LED-индикацией и кабелем длиной пять метров. Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC (БП в комплект не входит). Размер — 25×107×107 мм. Вес — 0.5 кг.
-
Oxgard РС-04-H («Болид», Mifare) Контроллер «Болид» С2000-2 Считыватель 2, Mifare Количество направлений прохода 2 Напряжение питания номинальное —12 В DC
рабочее — 10.8 ~ 13.2 ВТок потребления при номинальном напряжении питания средний ток в режиме ожидания — 1.5 А
средний ток в режиме прохода — 3.0 АПропускная способность 30 чел/мин Ширина зоны прохода 565–595 мм Максимальное количество подключаемых пультов 2 Срок службы 8 лет Диапазон температур эксплуатации — +1 °C… +40 ºC
транспортировки и хранения — +1 °C… +40 ºCОтносительная влажность воздуха не более 80 % Габариты в рабочем состоянии — 1000×950×735 мм
со сложенными планками — 1000×950×192 ммВес 50 кг Пульт Oxgard Praktika Напряжение питания номинальное —12 В DC
рабочее — 7.5 ~ 15 ВСрок службы 8 лет Диапазон температур эксплуатации — +1 °C… +40 ºC
транспортировки и хранения — +1 °C… +40 ºCОтносительная влажность воздуха не более 80 % Габариты 25×107×107 мм Вес 0.5 кг -
Руководство пользователя Размер: 0.982 Мб
