Электронная проходная Oxgard РС-04-K («РусГард», EM-Marin)
- До 30 человек в минуту
- Контроллер ACS-103-CE-DIN (M)
- Два считывателя EM-Marin
- Механическая «антипаника»
- Картоприемник и пульт Oxgard Praktika
- Описание
- Характеристики
- Скачать
-
Электронная проходная Oxgard РС-04-K («РусГард», EM-Marin) для контроля и управления доступом в одной 2-сторонней точке прохода построена на электромеханическом тумбовом турникете-триподе с поддержкой «антипаники» (ручное складывание и убирание преграждающих штанг). Поставляется с автономным контроллером «РусГард» ACS-103-CE-DIN (M), двумя считывателями карт EM-Marin, картоприемником на 200 карт.
Контроллер ACS-103-CE-DIN (M)
Характеристики:
- Два реле с индивидуальными настройками и защитой.
- Поддержка интерфейсов Wiegand 26, Wiegand 37, Wiegand 44, Wiegand 52, Touch memory.
- Связь по Ethernet (10/100 BASE-T).
- До 64 000 пользователей.
- До 60 000 событий.
- 127 суточных расписаний.
- До 4 временных интервалов в сутки.
- По 255 дневных и недельных расписаний.
- Автономный учет праздников и переносов.
- Настраиваемая полярность управления индикацией считывателей.
- Настраиваемая длина считываемого кода ключей.
- Шесть входов для подключения датчиков, геркона etc.
- Локальный запрет повторного прохода (в сети — глобальный).
- Защита от короткого замыкания и перегрузки, супрессорная защита сигнальных цепей от электростатических разрядов.

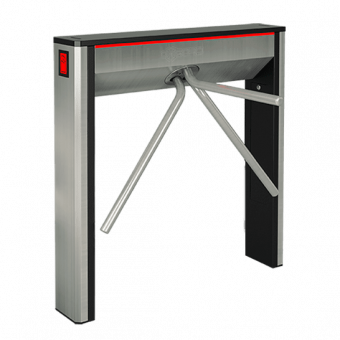

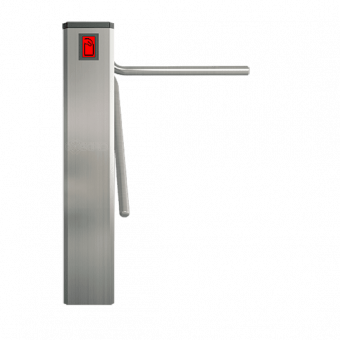

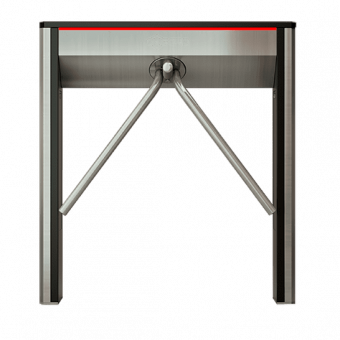

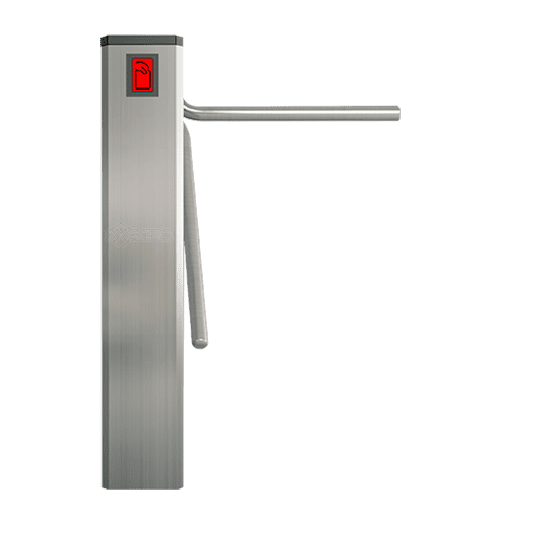

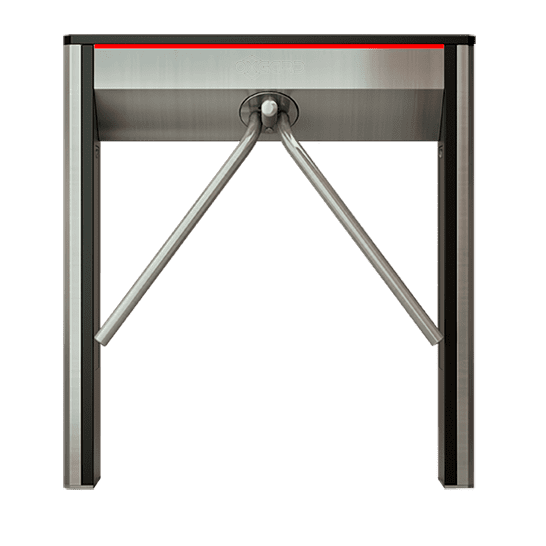

Турникет Oxgard Praktika С-04
Режимы работы:
- Запрет прохода (блокировка штанг).
- Разовый проход в одну или другую сторону (после прохода турникет переходит в режим запрета прохода).
- Проход в одну сторону без ограничений.
- Свободный проход в любом из направлений (потенциальный режим управления контроллера).
Характеристики:
- Ширина зоны прохода — 565–595 мм.
- Пропускная способность — 30 человек в минуту.
- Индикаторы прохода (мнемонические стрелки разрешения или запрета прохода).
Предусмотрено подключение двух пультов управления (один в комплекте) и отверстие в нижней части корпуса для ввода кабелей. Для подсоединения кабелей, пульта управления и блока питания в блоке преграждающих планок (под съемной крышкой) расположена объединительная плата.
Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC (БП в комплект не входит). Средний ток потребления — 1.5 А, максимальный — 3.0 А. Размер с поднятыми преграждающими штангами — 1000×950×735 мм, со сложенными — 1000×950×192 мм. Вес — 50 кг.
Комплектный пульт Oxgard Praktika
Пульт выполнен в корпусе из шлифованной нержавеющей стали, укомплектован кнопками назначения режима, LED-индикацией и 5-метровым кабелем. Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC (БП в комплект не входит). Размер — 25×107×107 мм. Вес — 0.5 кг.
-
Oxgard РС-04-K («РусГард», EM-Marin) Турникет трипод Oxgard Praktika С-04 Контроллер «РусГард» ACS-103-CE-DIN (M) Считыватель 2, EM-Marin Картоприемник есть. на 200 карт Количество направлений прохода 2 Напряжение питания номинальное —12 В DC
рабочее — 10.8 ~ 13.2 ВТок потребления при номинальном напряжении питания средний ток в режиме ожидания — 1.5 А
средний ток в режиме прохода — 3.0 АПропускная способность 30 чел/мин Ширина зоны прохода 565–595 мм Максимальное количество подключаемых пультов 2 Срок службы 8 лет Диапазон температур эксплуатации — +1 °C… +40 ºC
транспортировки и хранения — +1 °C… +40 ºCОтносительная влажность воздуха не более 80 % Габариты в рабочем состоянии — 1000×950×735 мм
со сложенными планками — 1000×950×192 ммВес 50 кг Пульт Oxgard Praktika Напряжение питания номинальное —12 В DC
рабочее — 7.5 ~ 15 ВСрок службы 8 лет Диапазон температур эксплуатации — +1 °C… +40 ºC
транспортировки и хранения — +1 °C… +40 ºCОтносительная влажность воздуха не более 80 % Габариты 25×107×107 мм Вес 0.5 кг -
Руководство пользователя Размер: 0.982 Мб
