Электронная проходная Oxgard РС-04 (Sigur Е300, EM-Marin)
- До 30 человек в минуту
- Контроллер Sigur Е300
- Два считывателя EM-Marin
- Механическая «антипаника»
- Пульт управления Oxgard Praktika
- Описание
- Характеристики
- Скачать
-

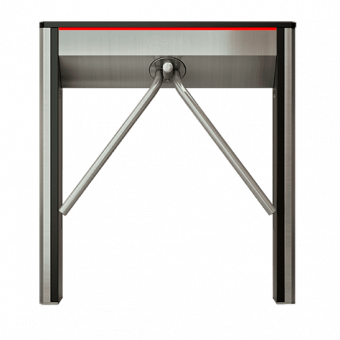

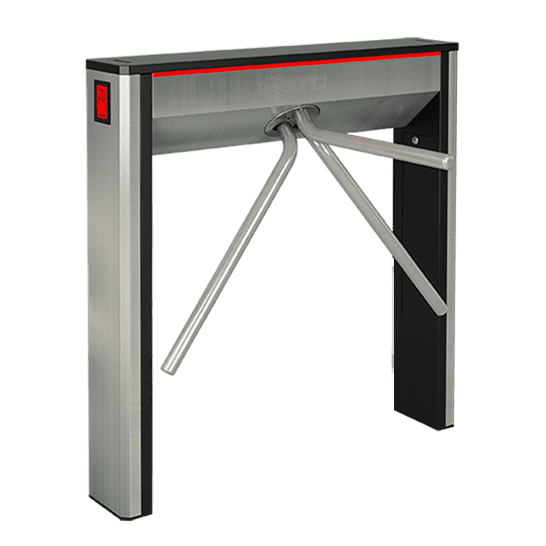

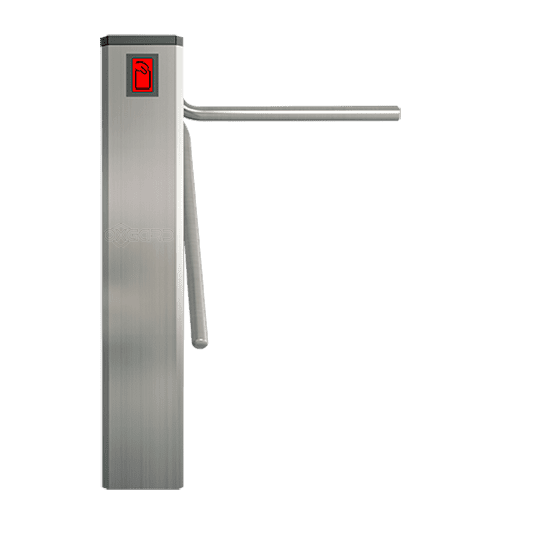

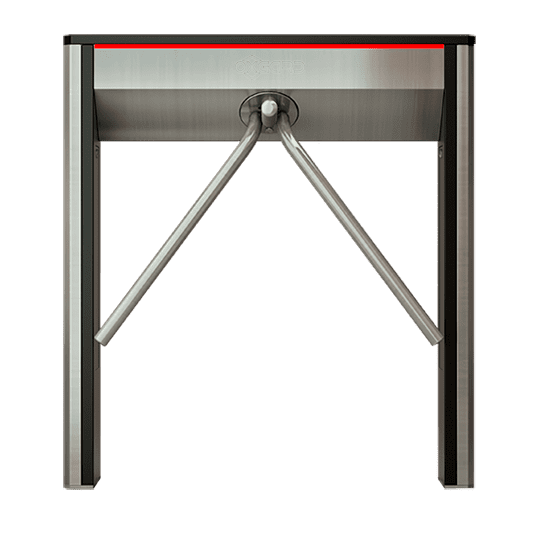

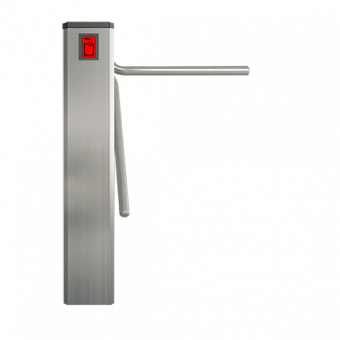

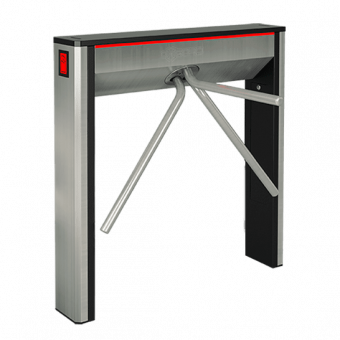

Электронная проходная Oxgard РС-04 (Sigur Е300, EM-Marin) построена на базе электромеханического тумбового турникета-трипода, укомплектована специализированным контроллером Sigur E300 и двумя считывателями карт EM-Marin, установленными в верхней части стоек.
Контроллер Sigur Е300
Характеристики:
- Два реле, контактная группа на переключение.
- Поддержка интерфейсов Wiegand 26, Wiegand 34, Touch memory.
- Связь по Ethernet (полудуплекс) со скоростью 10 Мбит/с.
- Количество карт в памяти — 7000.
- Количество событий в памяти — 40 000.
- Количество временных зон в памяти — 500.
- Два выхода индикации.
- Подключение до пяти датчиков с выходами типа открытый коллектор или сухой контакт.
Емкость памяти указана как вариант — распределение между картами, событиями и режимами доступа настраиваемая. Предусмотрена звуковая и индикация работы и ошибок настройки, защита от переполюсовки и перенапряжения. При объединении в сеть контроллер поддерживает глобальный запрет повторного прохода.
Турникет Oxgard Praktika С-04
Режимы работы:
- Запрет прохода.
- Однократный проход в любом направлении.
- Многократный проход в одну сторону.
- Свободный проход в двух направлениях (потенциальный режим управления контроллера).
Характеристики:
- Ширина зоны прохода — 565–595 мм.
- Пропускная способность — 30 чел/мин.
- Подключение двух пультов управления.
- Механическая «антипаника» (при обесточивании) — опускание планок вниз вручную.
- Индикаторы прохода, защищенные капролоном.
Снизу РС-04 (Sigur Е300, EM-Marin) предусмотрено отверстие для ввода кабелей. Кабели, пульт управления и блок питания подключают к объединительной панели, расположенной в верхней части корпуса — под съемной крышкой.
Преграждающие планки изготовлены из шлифованной нержавеющей стали, боковые крышки и накладки — из нержавеющей стали, внутренние элементы стоек и верхняя крышка окрашены. Предусмотрена светодиодная подсветка корпуса. Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC (БП в комплект не входит). Средний ток потребления — 1.5 А, максимальный ток потребления — 3.0 А. Габариты в рабочем состоянии — 1000×950×735 мм, со сложенными планками — 1000×950×192 мм. Вес — 50 кг.
Комплектный пульт Oxgard Praktika
Пульт выполнен в корпусе из шлифованной нержавеющей стали, укомплектован кнопками назначения режима, LED-индикацией и 5-метровым кабелем. Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC (БП в комплект не входит). Размер — 25×107×107 мм. Вес — 0.5 кг.
-
Oxgard РС-04 (Sigur Е300, EM-Marin) Контроллер Sigur Е300 Считыватель 2, EM-Marin Количество направлений прохода 2 Напряжение питания номинальное —12 В DC
рабочее — 10.8 ~ 13.2 ВТок потребления при номинальном напряжении питания средний ток в режиме ожидания — 1.5 А
средний ток в режиме прохода — 1.5 А
максимальный ток потребления — 3.0 АПропускная способность 30 чел/мин Ширина зоны прохода 565–595 мм Максимальное количество подключаемых пультов 2 Срок службы 8 лет Диапазон температур эксплуатации — +1 °C… +40 ºC
транспортировки и хранения — +1 °C… +40 ºCОтносительная влажность воздуха не более 80 % Габариты в рабочем состоянии — 1000×950×735 мм
со сложенными планками — 1000×950×192 ммВес 50 кг Пульт Oxgard Praktika Напряжение питания номинальное —12 В DC
рабочее — 7.5 ~ 15 ВСрок службы 8 лет Диапазон температур эксплуатации — +1 °C… +40 ºC
транспортировки и хранения — +1 °C… +40 ºCОтносительная влажность воздуха не более 80 % Габариты 25×107×107 мм Вес 0.5 кг -
Руководство пользователя Размер: 0.982 Мб
