Электронная проходная Oxgard РT-03 («РусГард», Mifare)
- До 30 человек в минуту
- Контроллер ACS-103-CE-DIN (M)
- Два считывателя Mifare
- Автоматическая «антипаника»
- Пульт управления Oxgard Praktika
- Описание
- Характеристики
- Скачать
-
Электронная проходная Oxgard РT-03 («РусГард», Mifare) с пропускной способностью 30 человек в минуту рассчитана на одну двухстороннюю точку прохода. Базируется на моторизованном тумбовом турникете-триподе с элементами ограждения, поддержкой автоматического режима антипаники (складывание и убирание преграждающих штанг приводом). Укомплектована специализированным контроллером «РусГард» с автономной логикой работы и двумя считывателями карт Mifare.
Контроллер ACS-103-CE-DIN (M)
Контроллер рассчитан на 2-стороннюю точку прохода. Поддерживает Ethernet (10/100 BASE-T), Wiegand 26, Wiegand 37, Wiegand 44, Wiegand 52 и Touch memory. Предусмотрена защита от короткого замыкания и перегрузки, супрессорная защита сигнальных цепей от электростатических разрядов.
Характеристики:
- Два реле для управления исполнительными устройствами.
- 64 000 пользователей.
- 60 000 событий.
- 127 суточных расписаний.
- 4 временных интервала в сутки.
- По 255 дневных и недельных расписаний.
- Автономный учет праздников и перенесенных выходных.
- Настраиваемая полярность управления индикацией считывателей.
- Настраиваемая длина считываемого кода ключей.
- Шесть входов для подключения датчиков, геркона etc.
- Запрет повторного прохода (при работе в сети — глобальный).

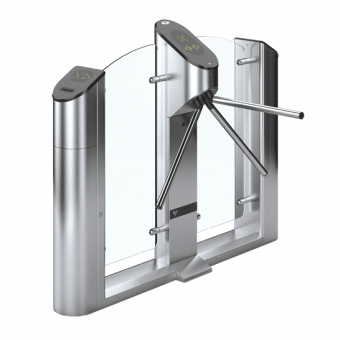

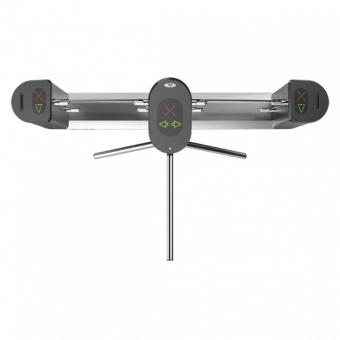

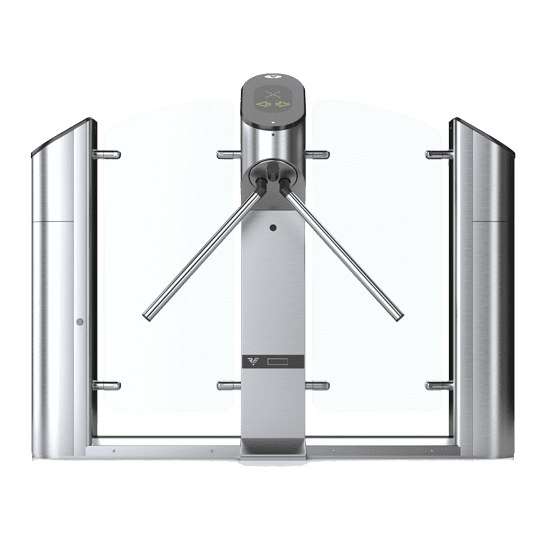

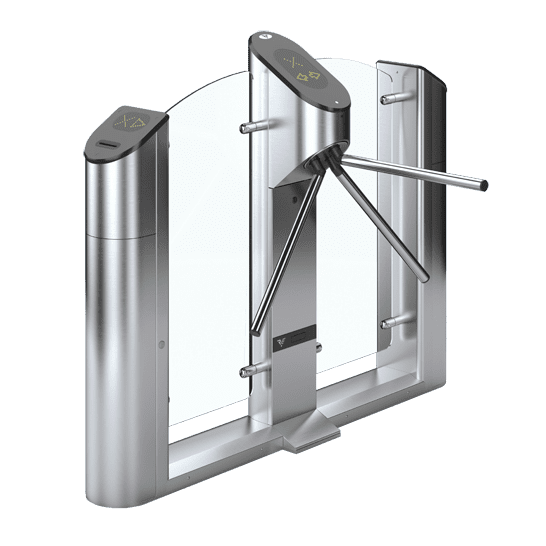

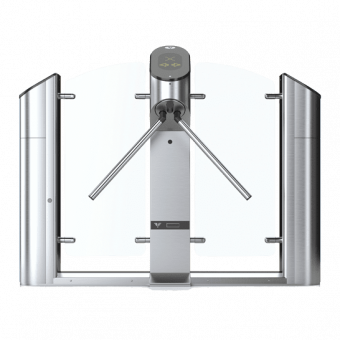

Турникет Oxgard Praktika T-03
Режимы работы:
- Запрет прохода.
- Однократный проход в любом направлении.
- Многократный проход в одну сторону.
- Свободный проход в двух направлениях.
Характеристики:
- Ширина зоны прохода — 535–565 мм.
- Два датчика прохода.
- Подключение двух проводных пультов управления.
- Индикаторы прохода (мнемонические стрелки).
- Время освобождения прохода в режиме антипаники — 2.5 секунды.
Снизу РT-03 («РусГард», Mifare) предусмотрено отверстие для ввода кабелей. Кабели, пульт управления и блок питания подключают к плате, расположенной в средней части корпуса — под съемной крышкой с замком.
Корпус турникета и преграждающие планки изготовлены из шлифованной нержавеющей стали, элементы ограждения — из закаленного стекла, панели индикации — из искусственного камня с акриловыми вставками. Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC (БП в комплект не входит). Ток потребления в режиме ожидания — 0.3 А, прохода — 1.5 А, максимальный — 5.0 А. Размер с планками в преграждающем положении — 1200×1506×860 мм, со сложенными — 1200×1506×345 мм. Вес — 132 кг.
Комплектный пульт Oxgard Praktika
Пульт выполнен в корпусе из шлифованной нержавеющей стали, укомплектован кнопками назначения режима, LED-индикацией и 5-метровым кабелем. Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC (БП в комплект не входит). Размер — 25×107×107 мм. Вес — 0.5 кг.
-
Oxgard РT-03 («РусГард», Mifare) Контроллер «РусГард» ACS-103-CE-DIN (M) Считыватель 2, Mifare Количество направлений прохода 2 Напряжение питания номинальное —12 В DC
рабочее — 10.8 ~ 13.2 ВТок потребления при номинальном напряжении питания средний ток в режиме ожидания — 0.3 А
средний ток в режиме прохода — 1.5 А
максимальный ток — 5.0 АПропускная способность 30 чел/мин Ширина зоны прохода 535–565 мм Максимальное количество подключаемых пультов 2 Срок службы 8 лет Диапазон температур эксплуатации — +1 °C… +40 ºC
транспортировки и хранения — +1 °C… +40 ºCОтносительная влажность воздуха не более 80 % Габариты в рабочем состоянии — 1200×1506×860 мм
со сложенными планками — 1200×1506×345 ммВес 132 кг Пульт Oxgard Praktika Напряжение питания номинальное —12 В DC
рабочее — 7.5 ~ 15 ВСрок службы 8 лет Диапазон температур эксплуатации — +1 °C… +40 ºC
транспортировки и хранения — +1 °C… +40 ºCОтносительная влажность воздуха не более 80 % Габариты 25×107×107 мм Вес 0.5 кг -
Руководство пользователя Размер: 1.606 Мб
