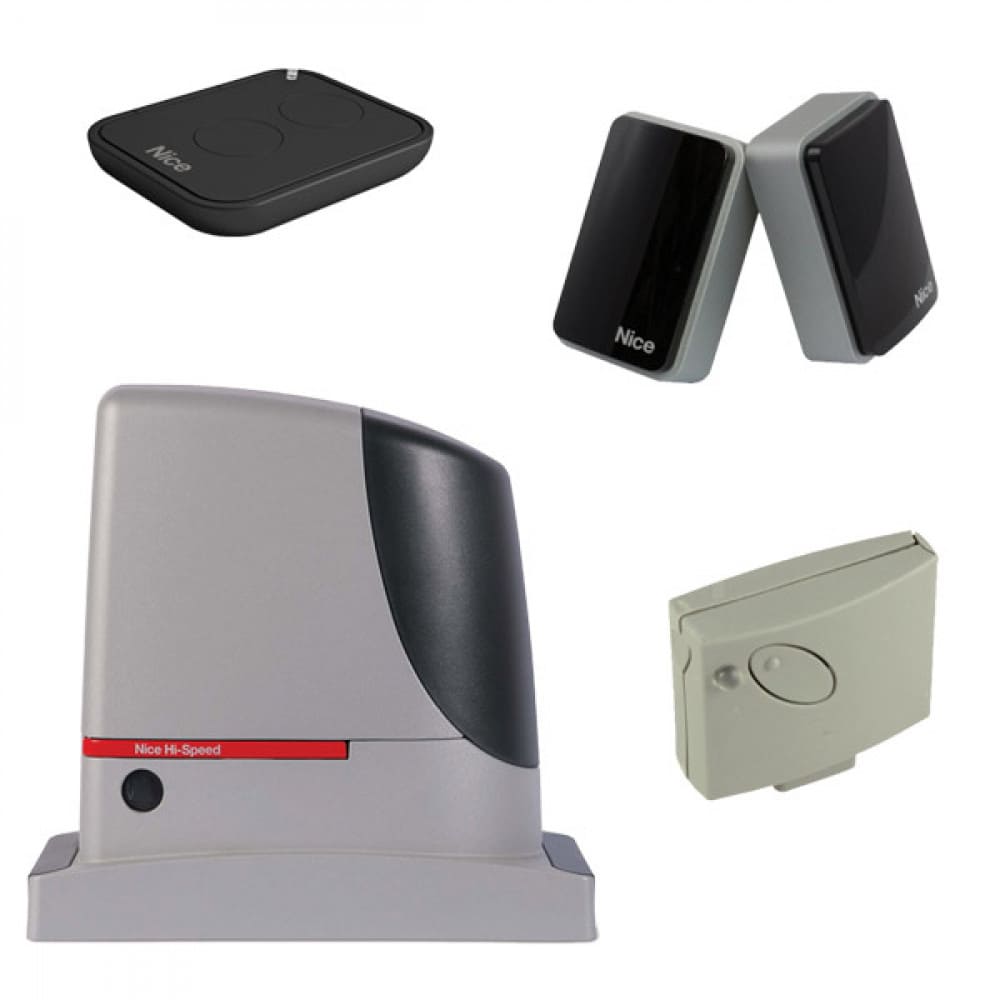

Автоматика Nice RUN1200HSBDKIT2
- Привод RUN1200HS
- Приемник OXIBD
- Фотоэлемент EPMB
- Два пульта ДУ ON3EBD
- LED-лампа белого света ELDC
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Комплект Nice RUN1200HSBDKIT2 в составе электромеханического привода RUN1200HS, фотоэлемента EPMB, приемника OXIBD, лампы ELDC и двух передатчиков ON3EBD рассчитан на автоматизацию откатной створки длиной до 14 м, весом до 1200 кг.
RUN1200HS
Привод поддерживает подключение, распознавание, запоминание и питание устройств (BlueBus), режим частичного смещения створки на 0.5 ~ 4 м, синхронизированную работу с аналогичным приводом в роли ведущего или ведомого устройства, функции «Всегда открывать» (проезд открыт заданное время) и «Двигать в любом случае» (выполнение операций без учета состояния устройств безопасности), питание от солнечных панелей (опция). Оснащен двигателем (3100 об/мин, 24 В DC), электронным блоком управления (БУ), входом антенны, разъемами SM (приемник) и BusT4 (программатор Oview), выходами для сигнальной лампы и индикатора открывания ворот, зарядной платой PS524 для двух АКБ B12-B.4310 (12 В, 7 А·ч), датчиками для температурной коррекции усилия и детекции препятствий.
Характеристики:
- Усилие: номинальное — 320 Н, пиковое — 790 Н.
- Момент: номинальный — 8.2 Н·м, пиковый — 28.4 Н·м.
- Номинальная скорость с нагрузкой — 19 м/мин, без нагрузки — 22 м/мин.
- Настройка паузы (5 ~ 180 с.) перед автозакрыванием, усилия.
- Механическая разблокировка мотор-редуктора, перемещение створки вручную.
- Работа без остановок в течение часа.
- Максимальная интенсивность — 36 циклов/ч, при последовательных срабатываниях — 21 цикл, ресурс — 150 000 ~ 450 000 циклов.
- Защита от пыли и влаги — IP44, рабочие температуры — –20 ºС… +50 ºС.
- Питание — 230 В AC, потребляемая мощность — 550 Вт.
- Размер — 400×255×390 мм, вес — 24.5 кг.
OXIBD
Четырехканальный приемник с памятью на 1024 односторонних и 750 двусторонних передатчиков работает по радиопротоколу Nice (дальность связи до 500 м за счет ячеистой технологии), поддерживает систему кодирования BD, отправку информации о доставленной команде и состоянии автоматики. Оборудован антенной (433.92 МГц), LED-индикатором. Чувствительность — –108 дБм. Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Питание — 5 В DC (от БУ). Размер — 49.5×41.9×18 мм. Вес — 22 г.
EPMB
Фотоэлемент (передатчик и приемник) с двойным антибликовым контуром обнаруживает препятствия на пути движения створки. Поддерживает автоматическую синхронизацию для предупреждения интерференции, питание по BlueBus. Эффективный радиус действия — 15 м, максимальный — 30 м. Угол обзора при ориентируемой оптике — 30º, фиксированной — 10º. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ºС… +50 ºС. Размер — 50×80×28.5 мм. Вес — 143 г.
ELDC
Мигающая с частотой 5 с. сигнальная LED-лампа белого света укомплектована антенной (433.92 МГц). Корпус из ударопрочного пластика оборудован универсальным кронштейном. Питание — 12 ~ 36 В. Рабочие температуры — –20 ºС… +50 ºС. Защита от пыли и влаги — IP44. Размер — 132×72×155 мм. Вес — 220 г.
ON3EBD
Трехканальный пульт ДУ с кодировками BD и O-Code, рабочей частотой 433.92 МГц, информационной и тремя функциональными кнопками работает от литиевой батареи CR2032 (3 В DC, срок службы — 2 года при 10 срабатываниях в сутки). Рабочие температуры — –5 ºC... +55 ºC. Защита корпуса от пыли и влаги — IP40. Размер — 45×56×11 мм. Вес — 18 г.
-
Nice RUN1200HSBDKIT2 Назначение для откатных ворот шириной до 14 м и весом до 1200 кг Привод RB250HS Количество в комплекте 1 шт. Скорость без нагрузки — 22 м/мин, при номинальном крутящем моменте — 19 м/мин Максимальный пусковой момент, соответствующий усилию 28.4 Нм, 790 Н Номинальный пусковой момент, соответствующий усилию 8.2 Нм, 320 Н Рабочий цикл при длине створки до 4 м — 36 циклов/ч, 14 м — 13 циклов/ч Питание 230 В AC Питание двигателя 24 В DC Потребляемая мощность 550 Вт Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 400×255×390 мм Вес 24.5 кг Фотоэлемент EPMB Количество в комплекте 1 шт. Радиус действия рабочий: 15 м, максимальный: 30 м Угол обзора линз 10º ~ 30º Питание сети BlueBUS Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 50×80×28.5 мм Вес 143 г Приемник OXIBD Количество в комплекте 1 шт. Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество в комплекте 2 шт. Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г Сигнальная лампа ELDC Количество в комплекте 1 шт. Тип белый светодиод Режим мигания по 5 с. Материал корпуса пластик Питание 12 ~ 36 В Защита IP44 Рабочие температуры –20 ºС… +50 ºС Размер 132×72×155 мм -
Руководство пользователя Размер: 3.394 Мб
