Автоматика Nice SD10024400KEKIT
- Привод NDCM0199
- Кабель CA0175A00 (7 м)
- Блок управления NDCC2200
- Цепь аварийного подъема (10 м)
- Для ворот площадью до 38 м²
Подробнее
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

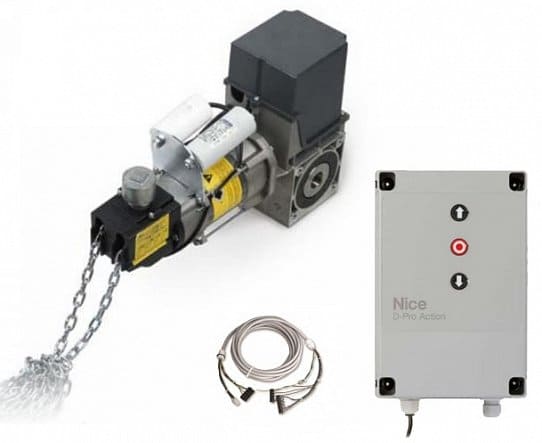

Комплект Nice SD10024400KEKIT рассчитан на автоматизацию промышленных секционных ворот площадью до 38 м². В составе комплекта привод NDCM0199, электронный блок управления D-PRO Action NDCC2200, соединительный кабель с разъемными колодками CA0175A00 длиной 7 м и цепь аварийного подъема длиной 10 м.
NDCM0199
Электромеханический привод оборудован 3-фазным редукторным двигателем, концевыми выключателями, цепью аварийного подъема (в комплекте).
Характеристики:
- Усилие подъема — 4200 Н.
- Пиковый крутящий момент — 100 Н·м.
- Статический момент торможения (при разбалансировке ворот) — 500 Н·м.
- Частота вращения — 24 об/мин.
- Защита от пыли и влаги — IP54, рабочие температуры — –5 ºС… +40 ºС.
- Питание — 400 В AC, номинальный ток — 1.8 А, мощность — 550 Вт.
- Вес — 13.2 кг.
NDCC2000
Блок управления оснащен тремя кнопками, DIP-переключателем программирования, разъемами для подключения двигателя, радиоприемника SMXI, SMXIS, OXI или OXIT, антенны, концевых выключателей, фотоэлементов, индикаторной лампы, рамки датчиков безопасности, модулей расширения выходов NDA040 и интерфейса IBT4N для программирующего устройства O-View, предохранителями на плате питания, LED-индикаторами.
Функциональность:
- Автораспознавание подключенных устройств.
- Автоматический, полуавтоматический, ручной и многопользовательский режимы.
- Мощность подключаемого двигателя — до 2.2 кВт.
- Прекращение движения ворот при срабатывании датчиков безопасности.
- Неполное открывание, настройка при определении положения ворот или через O-View.
- Дистанционные (через смартфон) настройка, управление, получение уведомлений о ТО.
- Временная автоматическая подсветка.
- Защита от пыли и влаги — IP55, рабочие температуры — –20 ºС… +40 ºС.
- Питание — 230/400 В AC; энергопотребление в режиме ожидания — 5 Вт.
- Размер — 310×210×125 мм, вес — 2.5 кг.
-
Nice SD10024400KEKIT Назначение автоматизация промышленных секционных ворот площадью до 38 м² Привод NDCM0199 Количество в комплекте 1 шт. Крутящий момент максимальный — 100 Н·м Статический момент торможения 500 Н·м Частота вращения 24 об/мин Усилие подъема 4200 Н Питание 400 В AC Потребляемая мощность 550 Вт Номинальный ток 1.8 А Защита IP54 Рабочие температуры –20 ºС… +40 ºС Вес 13.2 кг Блок управления D-PRO Action NDCC2000 Количество в комплекте 1 шт. Питание от сети 230/400 В AC, 3 фазы Максимальная мощность двигателя 2.2 кВт Мощность в режиме ожидания <5 Вт Предохранитель на плате питания F1: 500 мА тип F; F2, F3, F4: 6.3 А тип Т Выход для обслуживания 24 В DC (макс. 100 мА) Вход Stop Safety edge для нормально замкнутых/разомкнутых контактов или для постоянной резистивной нагрузки 8.2 кОм или для оптических датчиков OSE; режим автораспознавания (изменения в записанном статусе приводят к команде СТОП) Гнездо для радиоприемников разъем SM для приемников SMXI, OXI, OXI, OXIBD Выход антенны AERIAL 52 Ом для кабеля RG58 или аналогичных (макс. длина 10 м) Программируемые функции функции программируются в блоке управления через Oview Функции автоматического распознавания распознавание устройств/датчиков безопасности (останова) OSE или резисторов 8.2 кОм Защита IP55 Рабочие температуры –20 ºС… +50 ºС Размер 310×210×125 мм Вес 2.5 кг -
Руководство пользователя Размер: 28.273 Мб
