Автоматика Nice SD12020400KEKIT
- Привод NDCM077
- Кабель CA0175A00 (7 м)
- Блок управления NDCC2200
- Цепь аварийного подъема (10 м)
Подробнее
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

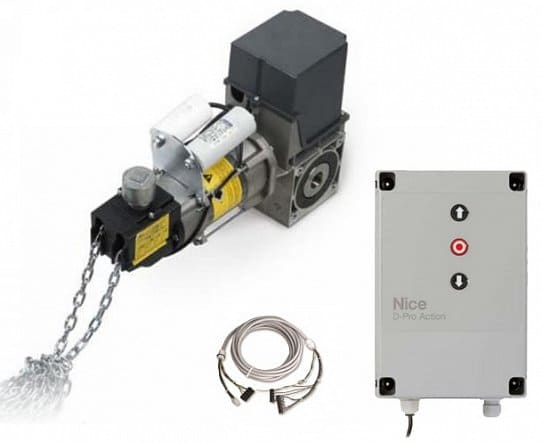

Комплект автоматики Nice SD12020400KEKIT, состоящий из электромеханического привода NDCM077, блока управления D-PRO Action NDCC2200, соединительного кабеля с разъемными колодками CA0175A00 (7 м) и цепи аварийного подъема (10 м), рассчитан на промышленные секционные ворота площадью до 42 м².
NDCM077
Привод с 3-фазным редукторным двигателем оснащен концевыми выключателями. Предусмотрена механическая разблокировка цепью аварийного подъема (в комплекте), тросовым расцепителем, рукояткой с кривошипом.
Характеристики:
- Максимальный вес сбалансированных ворот — 300 кг, усилие подъема — 3000 Н.
- Максимальный крутящий момент — 120 Н·м, номинальный — 100 Н·м, статический — 230 Н·м.
- Частота вращения — 20 об/мин.
- Защита от пыли и влаги — IP54, рабочие температуры — –5 ºС… +40 ºС.
- Питание — 400 В AC, номинальный ток — 1.5 А, мощность — 370 Вт.
- Вес — 11.1 кг.
NDCC2000
Электронный блок управления с тремя кнопками и DIP-переключателем для программирования оборудован предохранителями, LED-индикаторами, разъемами радиоприемника (SMXI, SMXIS, OXI, OXIT), антенны, фотоэлементов, концевых выключателей, рамки датчиков безопасности, лампы индикации. Поддерживает автоматическое распознавание подключенных устройств.
Функциональность:
- Ручной, автоматический, полуавтоматический, коллективный режимы.
- Максимальная подача мощности на двигатель — 2200 Вт.
- Остановка ворот по сигналу датчиков безопасности (функция Safety edge).
- Подключение модуля расширения выходов NDA040 и программатора O-View.
- Частичное открывание.
- Удаленное управление (с получением предупреждений о ТО) через смартфон.
- Временная автоматическая подсветка (настройка при работе в расширенном режиме).
- Защита от пыли и влаги — IP55, рабочие температуры — –20 ºС… +40 ºС.
- Питание — 230/400 В AC; энергопотребление — 5 Вт (режим ожидания).
- Размер — 310×210×125 мм, вес — 2.5 кг.
-
Nice SD12020400KEKIT Назначение автоматизация промышленных секционных ворот площадью до 42 м² Привод NDCM077 Количество в комплекте 1 шт. Крутящий момент максимальный — 120 Н·м, номинальный — 100 Н·м Статический момент 230 Н·м Частота вращения 20 об/мин Усилие подъема 3000 Н Питание 400 В AC Потребляемая мощность 370 Вт Номинальный ток 1.5 А Защита IP54 Рабочие температуры –20 ºС… +40 ºС Вес 11.1 кг Блок управления D-PRO Action NDCC2000 Количество в комплекте 1 шт. Питание от сети 230/400 В AC, 3 фазы Максимальная мощность двигателя 2.2 кВт Мощность в режиме ожидания <5 Вт Предохранитель на плате питания F1: 500 мА тип F; F2, F3, F4: 6.3 А тип Т Выход для обслуживания 24 В DC (макс. 100 мА) Вход Stop Safety edge для нормально замкнутых/разомкнутых контактов или для постоянной резистивной нагрузки 8.2 кОм или для оптических датчиков OSE; режим автораспознавания (изменения в записанном статусе приводят к команде СТОП) Гнездо для радиоприемников разъем SM для приемников SMXI, OXI, OXI, OXIBD Выход антенны AERIAL 52 Ом для кабеля RG58 или аналогичных (макс. длина 10 м) Программируемые функции функции программируются в блоке управления через Oview Функции автоматического распознавания распознавание устройств/датчиков безопасности (останова) OSE или резисторов 8.2 кОм Защита IP55 Рабочие температуры –20 ºС… +50 ºС Размер 310×210×125 мм Вес 2.5 кг -
Руководство пользователя Размер: 8.064 Мб
