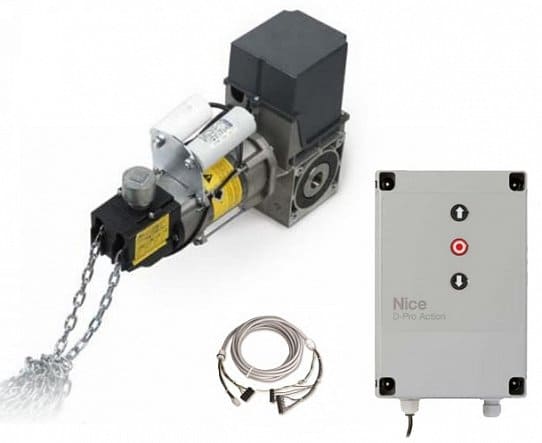

Автоматика Nice SD12020400KEKIT1
- Привод NDCM077
- Кабель CA0175A00 (7 м)
- Блок управления NDCC2200
- Цепь аварийного подъема (10 м)
Подробнее
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Комплект Nice SD12020400KEKIT1 для автоматизации секционных ворот площадью до 42 м² включает в себя электропривод NDCM077 с 10-метровой цепью аварийного подъема, электронный блок управления NDCC1000 (серия D-PRO Automatic) и 7-метровый соединительный кабель с разъемными колодками CA0175A00.
NDCM077
Электромеханический привод с трехфазным редукторным двигателем и концевыми выключателями поднимает створку сбалансированных ворот весом до 300 кг.
Характеристики:
- Усилие подъема — 3000 Н.
- Частота вращения — 20 об/мин.
- Предельный и номинальный крутящий момент — 120 Н·м и 100 Н·м.
- Статический момент — 230 Н·м.
- Ручная разблокировка цепью аварийного подъема (в комплекте), рукояткой с кривошипом, тросовым расцепителем.
- Защита от пыли и влаги — IP54, рабочие температуры — –5 ºС… +40 ºС.
- Питание — 400 В AC, номинальный ток — 1.5 А, мощность — 370 Вт.
- Вес — 11.1 кг.
NDCC1000
Блок управления стабильно работает на улице вне зависимости от времени года: рабочие температуры — –20 ºС… +50 ºС, защита от пыли и влаги — IP65. Оборудован разъемами для подключения одно- или трехфазного электродвигателя мощностью до 2200 Вт, радиоприемника SMXI и OXI (разъем SM), фотоэлементов, кромок безопасности (резистивных (8.2 кОм), оптических, пневматических), DIP-переключателем, дисплеем, тремя релейными выходами, предохранителем на 6/10 А.
Функциональность::
- Ручной, полуавтоматический, автоматический режимы.
- Программирование проверок и ТО автоматики по счетчику выполненных маневров.
- Управление двумя створками отдельно.
- Работа через мобильные устройства (программирование, контроль, управление, получение уведомлений).
Питание — 230/400 В AC. Энергопотребление — 4 Вт (в режиме ожидания). Размер — 310×210×125 мм, вес — 3.5 кг.
-
Nice SD12020400KEKIT1 Назначение автоматизация промышленных секционных ворот площадью до 42 м² Привод NDCM077 Количество в комплекте 1 шт. Крутящий момент максимальный — 120 Н·м, номинальный — 100 Н·м Статический момент 230 Н·м Частота вращения 20 об/мин Усилие подъема 3000 Н Питание 400 В AC Потребляемая мощность 370 Вт Номинальный ток 1.5 А Защита IP54 Рабочие температуры –20 ºС… +40 ºС Вес 11.1 кг Блок управления D-PRO Automatic NDCC1000 Количество в комплекте 1 шт. Питание от сети 230/400 В AC, 3 фазы Максимальная мощность двигателя 2.2 кВт Мощность в режиме ожидания <4 Вт Вход предварительного концевого выключателя программируемый Выход для обслуживания 24 В DC (макс. 600 мА) Внешние входные сигналы вверх, вниз, стоп, шаг за шагом, все программируемые Выходы 3 свободно программируемых выхода Входной сигнал остановка для датчиков с нормально замкнутым и нормально разомкнутым контактами, фотоэлементов, с активным сопротивлением 8.2 кОм и пневматических 8.2 кОм Защита IP65 Рабочие температуры –20 ºС… +50 ºС Размер 310×210×125 мм Вес 3.5 кг -
Руководство пользователя Размер: 8.064 Мб
