Автоматика Nice SD14020400KEKIT1
- Привод NDCM0102
- Кабель CA0175A00 (7 м)
- Блок управления NDCC2200
- Цепь аварийного подъема (10 м)
- Для ворот площадью до 47 м²
Подробнее
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

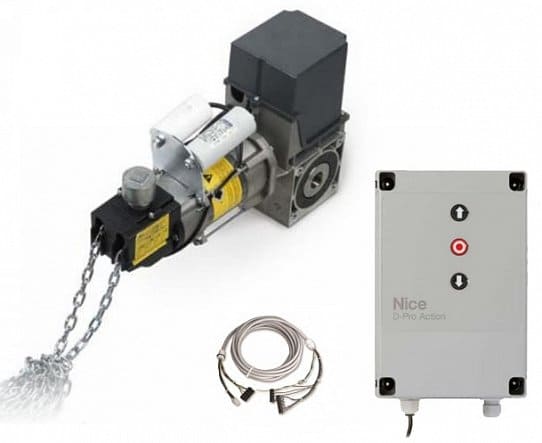

Комплект Nice SD14020400KEKIT1 для автоматических секционных ворот промышленного класса состоит из привода NDCM0102 с цепью (10 м) аварийного подъема, блока управления NDCC1000 (серия D-PRO Automatic) и соединительного кабеля (7 м) с разъемными колодками CA0175A00.
NDCM0102
Электромеханический привод для ворот весом до 610 кг и площадью до 47 м² укомплектован 3-фазным (400 В AC) двигателем, редуктором с бронзовыми шестернями, концевыми выключателями. Предусмотрена механическая разблокировка цепью аварийного подъема (в комплекте), рукояткой с кривошипом, тросовым расцепителем.
Характеристики:
- Усилие подъема — 6000 Н.
- Частота вращения — 20 об/мин.
- Максимальный крутящий момент — 140 Н·м.
- Статический момент торможения при неисправности устройств балансировки — 700 Н·м.
- Уровень шума — до 70 дБ.
- Защита от пыли и влаги — IP54, рабочие температуры — –5 ºС… +40 ºС.
- Потребляемая мощность — 550 Вт, номинальный ток — 2.5 А.
- Вес — 18 кг.
NDCC1000
Электронный блок управления оснащен разъемами электродвигателя (одно- или трехфазного, сеть 230/400 В AC, мощность до 2200 Вт), радиоприемника SMXI или OXI, фотоэлементов и резистивных (8.2 кОм), пневматических или оптических кромок безопасности, оснащен DIP-переключателем, дисплеем, тремя релейными выходами, предохранителем (на 6/10 А) питания мотора.
Функциональность::
- Ручной, полуавтоматический, автоматический режимы.
- Определения срока ТО двигателя по счетчику выполненных операций.
- Управление 2-створчатыми воротами для последовательной разблокировки проезда на охраняемый объект.
- Управление (с настройками, контролем и получением предупреждений о ТО) через мобильные устройства.
Блок адаптирован к круглогодичной уличной эксплуатации: рабочие температуры — –20 ºС… +50 ºС, защита от пыли и влаги — IP65. Потребляемая мощность — 4 Вт (в режиме ожидания). Размер — 310×210×125 мм, вес — 3.5 кг.
-
Nice SD14020400KEKIT1 Назначение автоматизация промышленных секционных ворот площадью до 47 м² Привод NDCM0102 Количество в комплекте 1 шт. Крутящий момент максимальный — 140 Н·м Статический момент торможения 700 Н·м Частота вращения 20 об/мин Усилие подъема 6000 Н Питание 400 В AC Потребляемая мощность 550 Вт Номинальный ток 2.5 А Защита IP54 Рабочие температуры –20 ºС… +40 ºС Вес 18 кг Блок управления D-PRO Automatic NDCC1000 Количество в комплекте 1 шт. Питание от сети 230/400 В AC, 3 фазы Максимальная мощность двигателя 2.2 кВт Мощность в режиме ожидания <4 Вт Вход предварительного концевого выключателя программируемый Выход для обслуживания 24 В DC (макс. 600 мА) Внешние входные сигналы вверх, вниз, стоп, шаг за шагом, все программируемые Выходы 3 свободно программируемых выхода Входной сигнал остановка для датчиков с нормально замкнутым и нормально разомкнутым контактами, фотоэлементов, с активным сопротивлением 8.2 кОм и пневматических 8.2 кОм Защита IP65 Рабочие температуры –20 ºС… +50 ºС Размер 310×210×125 мм Вес 3.5 кг -
Руководство пользователя Размер: 28.273 Мб
