Телекоммуникационный шкаф ЦМО ШТВ-1-12.7.6-43АА-Т1
Код товара: 61972
- Высота 12 U
- Теплоизоляция
- Климат-контроль
- Полезная глубина 520 мм
- Нагрузка 800 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

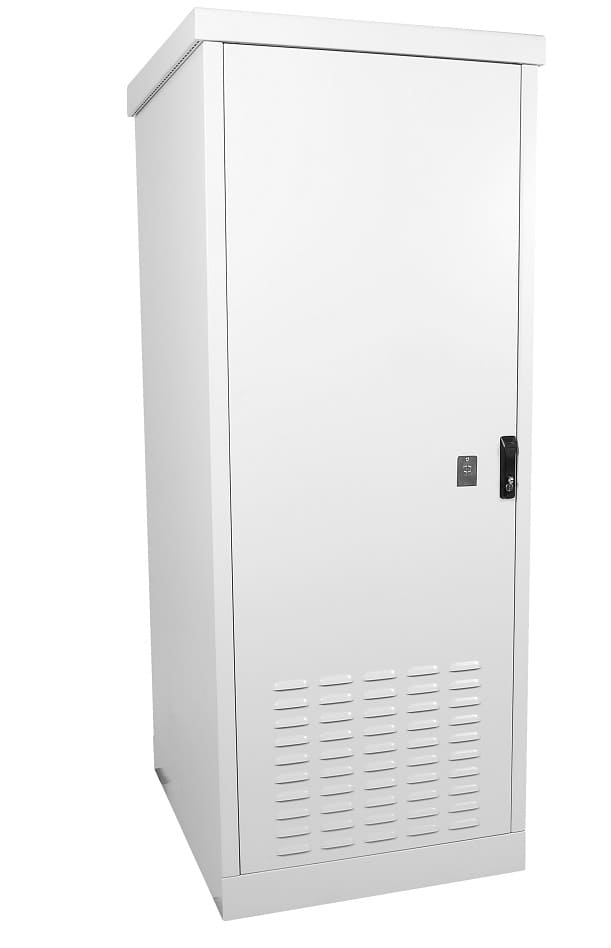

Напольный телекоммуникационный шкаф ЦМО ШТВ-1-12.7.6-43АА-Т1 для уличной эксплуатации вне зависимости от времени года и суток выполнен в типоразмере 19" по ГОСТ 28601-90 (МЭК 297). Рабочие температуры — –50 °C… +45 °C. Допустимая влажность — 80 % при 20 °C. Климатическое исполнение — УХЛ1 по ГОСТ 15150.
Климат-контроль
Укомплектован системой климат-контроля для защиты от атмосферных явлений:
- Холода — обогреватель мощностью 650 Вт, фольгированный термоизоляционный материал на клеевой основе (приклеивают в процессе установки).

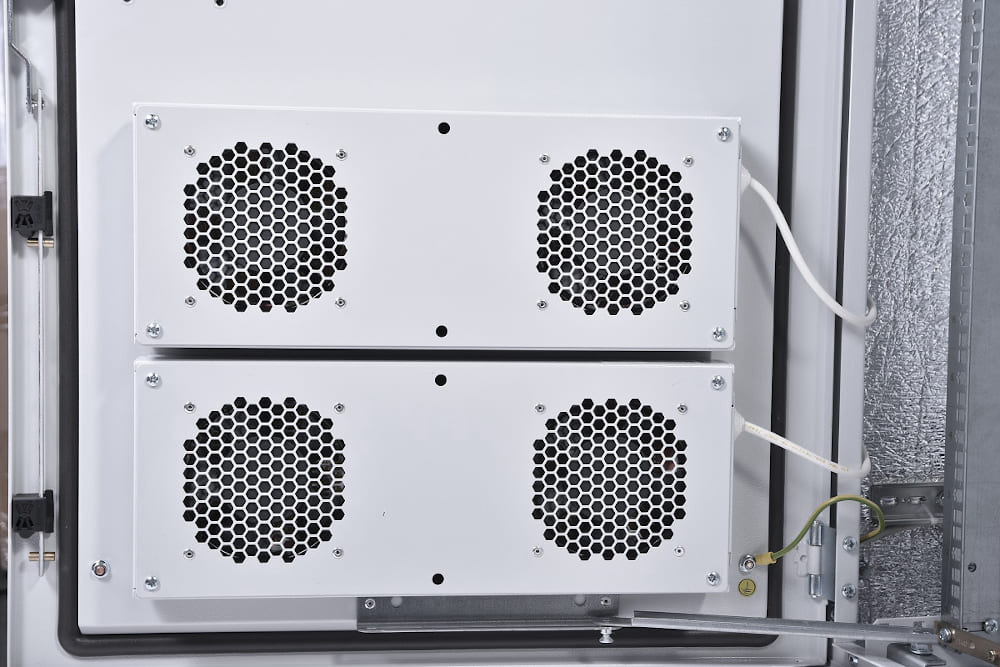

- Перегрева — вентиляторный модуль серии R-FAN.
- Пыли — 2-секционный вентиляционный фильтр.
- Влаги — комплексная защита (в том числе «антикапля» крыши и гигростат, регулирующий работу обогревателя относительно уровня влажности), отвечающая требованиям IP54.

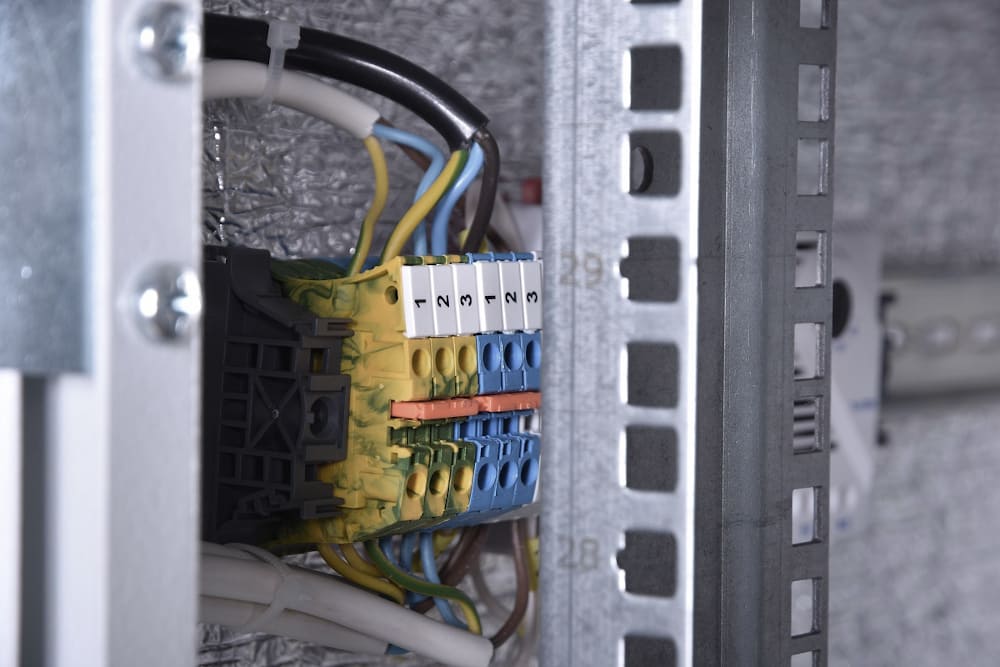

Датчик влажности, датчик положения двери и температурный датчик контролируют микроклимат. За корректность и безопасность работы системы отвечает оборудование ВРУ: автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (клеммы 6 мм и 4 мм), модульная розетка. Наработка (непрерывная) на отказ вентиляторов R-FAN составляет 5.5 лет, обогревателя — 5 лет, климат-системы — 5.5 лет. Фильтры рекомендуется менять по мере загрязнения, но раз в два года — обязательно.
Характеристики, комплектация
Основные параметры:
- Высота — 12 U.
- Ширина — 745 мм.
- Глубина — 645 мм.
- Полезная глубина — 520 мм.
- Сварная конструкция.
- Система заземления (при необходимости дополнительного внешнего заземления его подключают к установленной шине).

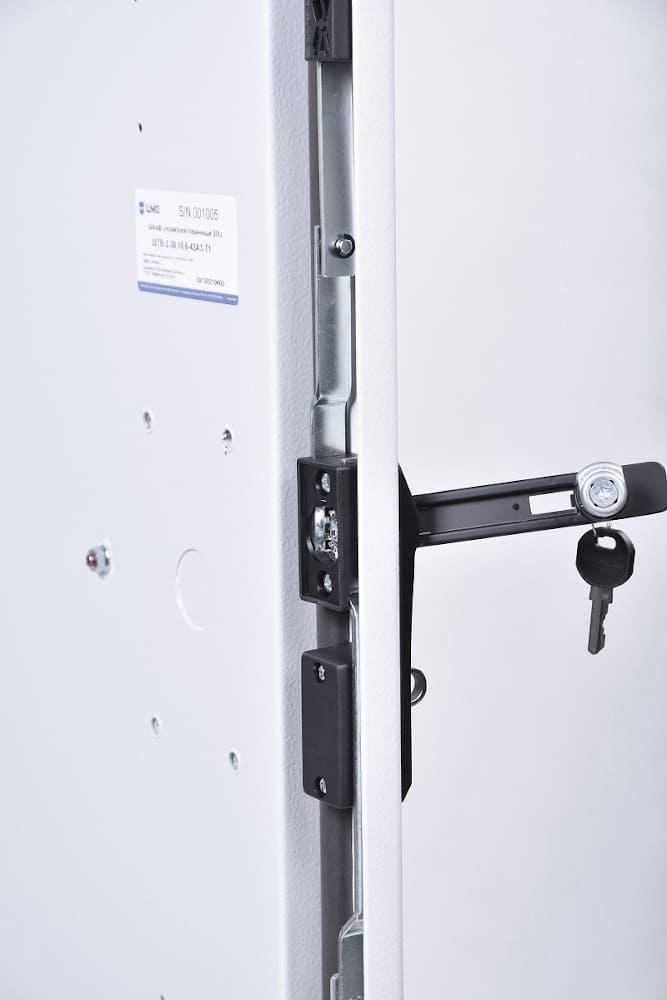

- Дверной замок с удобной ручкой (можно заменить на не входящий в комплект антивандальный).
- Съемный цоколь высотой 100 мм.
- Светодиодный светильник (магнитное крепление), срабатывающий по сигналу датчика двери.
- Несущая способность при распределенной статической нагрузке — 800 кг.

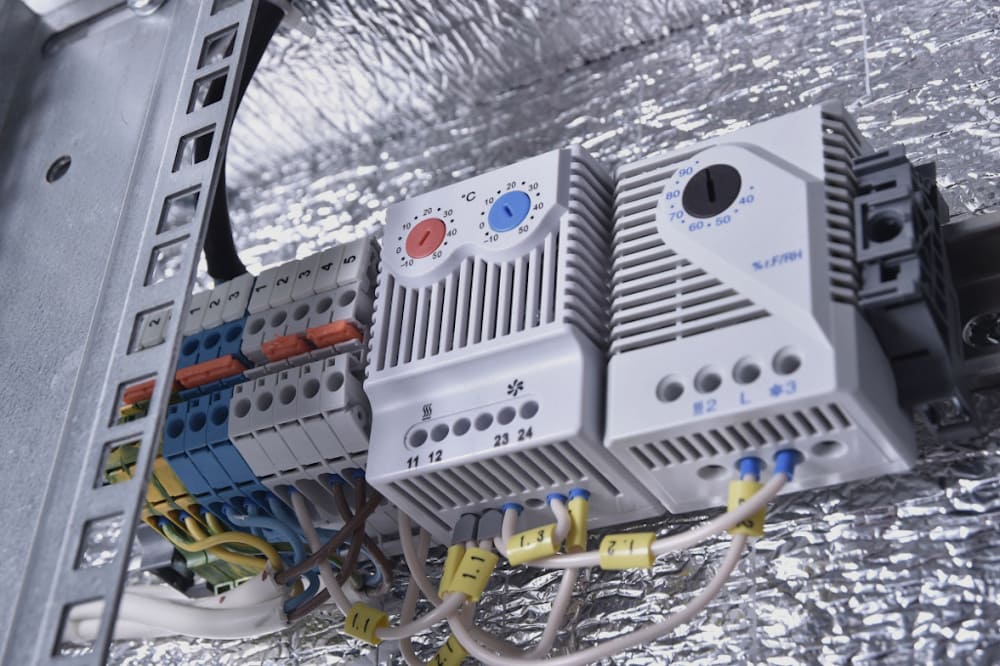

Установлены выпускной вентиляционный фильтр, перфорированная оцинкованная задняя панель, две пары вертикальных направляющих, пенорезиновый уплотнитель по контуру двери. Электрооборудование и датчики размещены в телекоммуникационном отсеке на двух DIN-рейках: гигростат и терморегулятор — на верхней, аппараты ВРУ и обогреватель — на нижней. Уровень защиты от поражения электрическим током — класс I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96. В двери есть вентиляционные отверстия, прикрытые козырьками (жабры) для свободной циркуляции воздуха без попадания во внутреннее пространство инородных предметов и воды.
В основании предусмотрено заглушенное отверстие для ввода кабелей. Конструктивно заглушка универсальна — можно выломать нужное количество отверстий подходящего размера. В комплект включены два кабельных ввода с гайкой М32 (MG32A-25G), 10 резиновых заглушек, набор для блокировки задней двери изнутри. Шкаф изготовлен из оцинкованной стали толщиной до 2 мм. Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета. Габариты шкафа — 745×645×775 мм, вес — 90 кг. Питание — 230 Вт 50 гц. Шкаф ставят на ровную горизонтальную поверхность, крепят (цоколь) анкерными болтами.
-
ЦМО ШТВ-1-12.7.6-43АА-Т1 Высота в юнитах 12 U Высота 775 мм Ширина 745 мм Глубина/полезная глубина 645/520 мм Дверь листовая сталь с вентиляционными отверстиями Цвет светло-серый, RAL 7035 Максимально допустимая распределенная нагрузка 800 кг Мощность нагревателя 650 Вт Питание 220 В Вес изделия 90 кг Толщина стали до 2 мм -
Технический паспорт Размер: 15.16 МбСертификат соответствия Размер: 2.728 Мб
