Телекоммуникационный шкаф ЦМО ШТВ-1-18.7.9-К3АА-ТК
Код товара: 61965
- Высота 18 U
- Теплоизоляция
- Климат-контроль
- Полезная глубина 820 мм
- Нагрузка 800 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

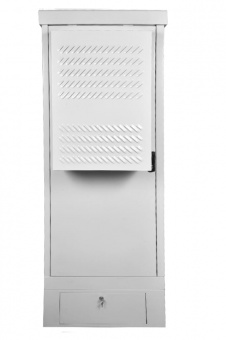

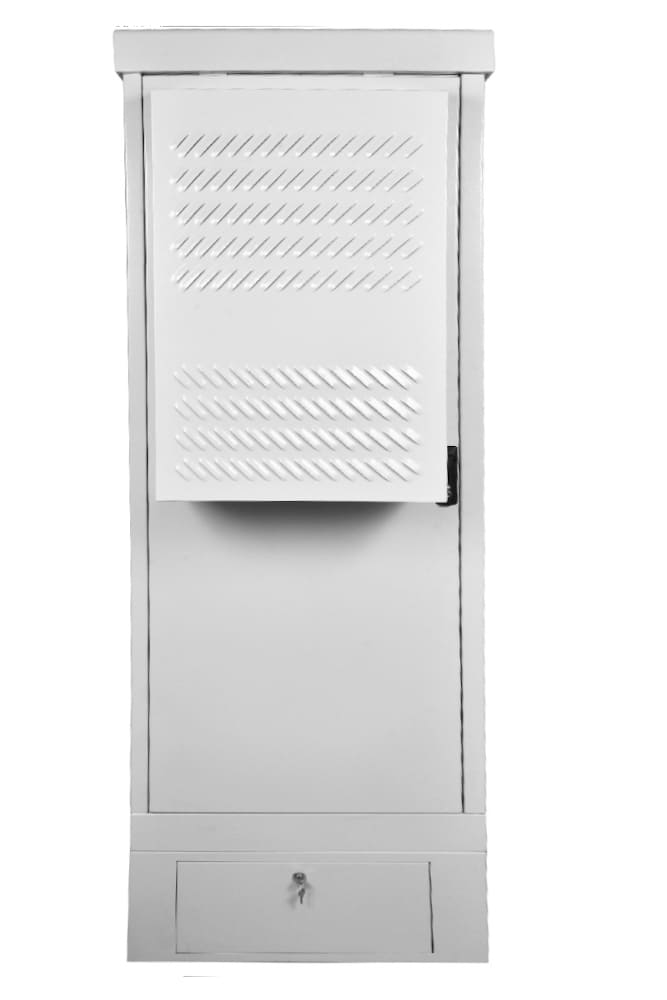

Напольный телекоммуникационный шкаф ЦМО ШТВ-1-18.7.9-К3АА-ТК уличного исполнения представляет собой сварную конструкцию с двумя дверьми универсальной навески. Выполнен в климатическом исполнении УХЛ1 по ГОСТ 15150 с диапазоном рабочих температур –50 °C… +45 °C, допустимой влажностью 80 % при 20 °C, типоразмере 19" по ГОСТ 28601-90 (МЭК 297). Уровень защиты от влаги и пыли — IP54, поражения электрическим током — класс I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96, механических воздействий — М1 по ГОСТ 17516.1.
Климат-контроль
Компоненты системы климат-контроля:
Чтобы на установленное в шкафу оборудование не влияли погодные условия ШТВ-1-18.7.9-К3АА-ТК оборудован автоматической системой климат-контроля. Компоненты системы:
- Обогреватель мощностью 800 Вт.

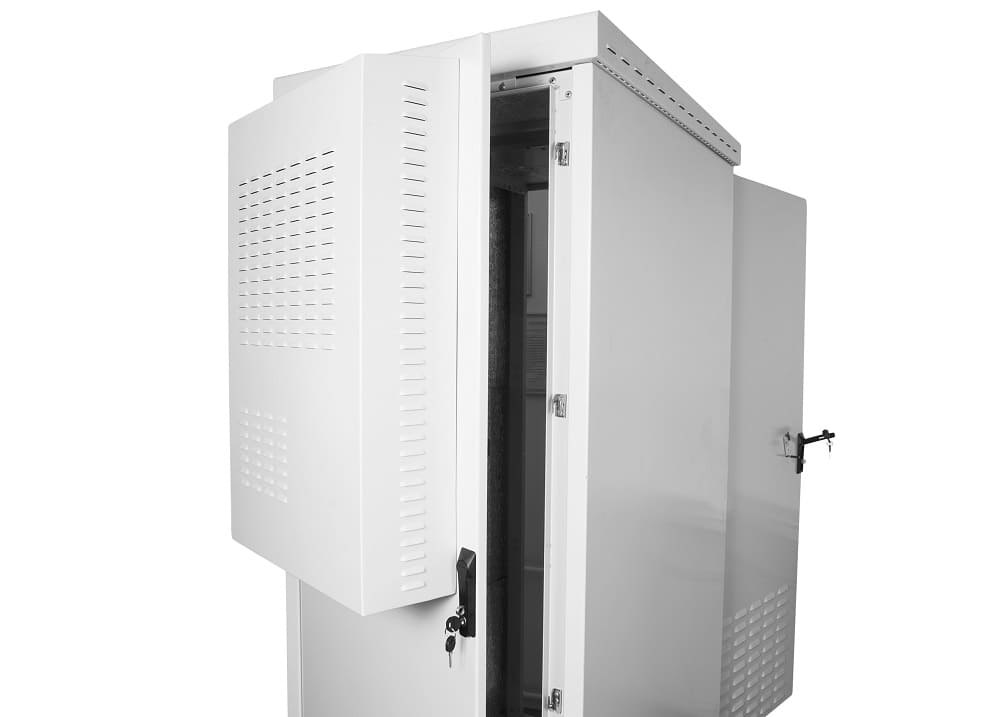

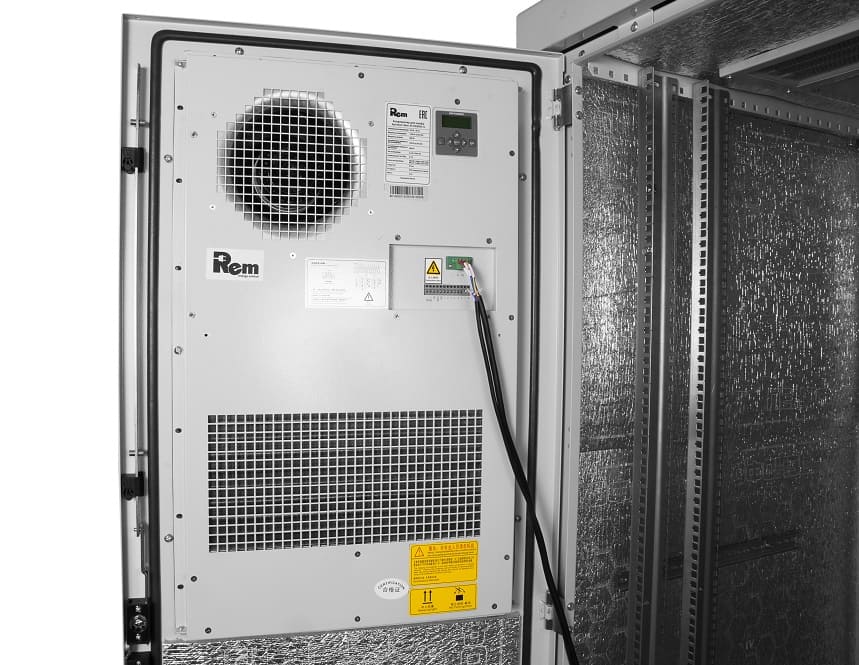

- Кондиционер мощностью 600 Вт — вмонтирован в специальный отсек на двери.
- Датчик температуры.
- Датчик положения двери.
- Гигростат, измеряющий и регулирующий уровень влажности путем управления обогревателем.
- ВРУ: автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (клеммы 6 мм и 4 мм), модульная розетка.

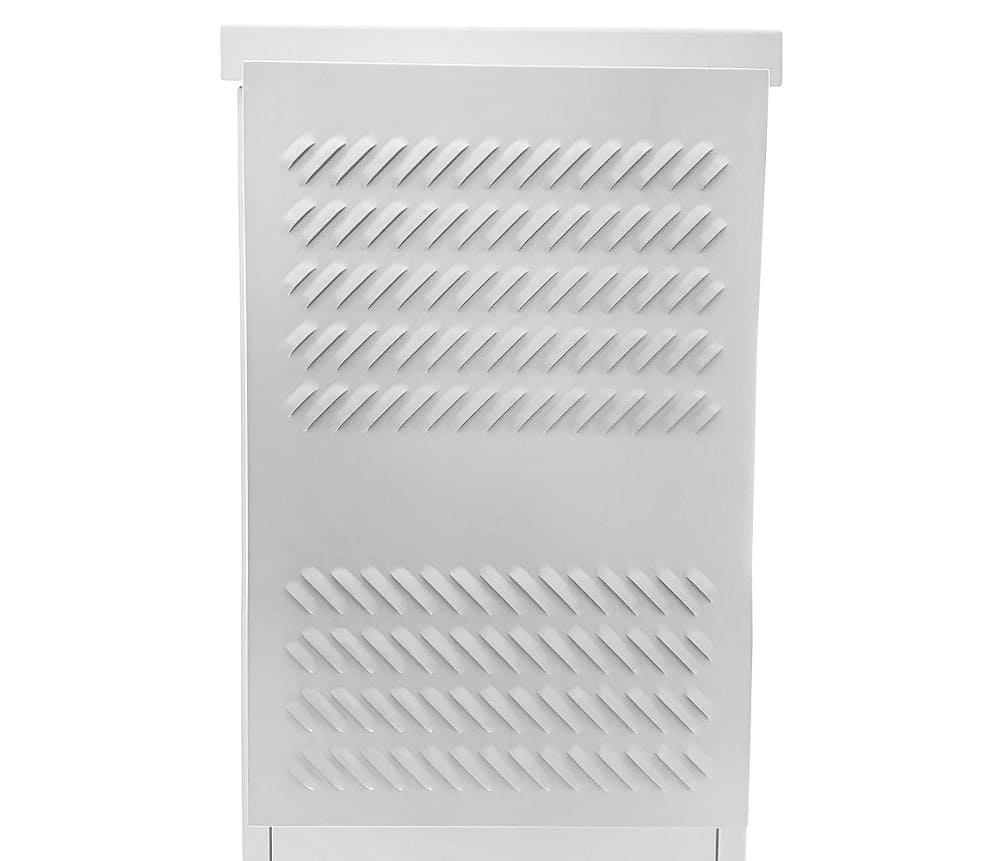

В крыше высотой 8 см предусмотрены заглушенные вентиляционные окна, уклон, система «антикапля», в двери в отсеке с кондиционером — вентиляционные отверстия, сделанные в виде жабр или жалюзи для свободной циркуляции воздуха без попадания внутрь воды и инородных частиц. Контуры дверей уплотнены пенорезиновым материалом. Светодиодный светильник с креплением на магните срабатывает от датчика двери.
Электрооборудование и датчики размещены на двух DIN-рейках: гигростат и терморегулятор — на верхней, аппараты ВРУ — на нижней. С внутренней стороны проложен фольгированный термоизоляционной материал на клеевой основе. Наработка (непрерывная) на отказ обогревателя — 5 лет, климат-системы — 5.5 лет.
Основное
Основные параметры:
- Высота — 18 U.
- Ширина — 745 мм.
- Глубина — 1180 мм.
- Полезная глубина (внутреннее пространство между закрытыми дверьми) — 820 мм.
- Сварная конструкция.
- Система заземления.
- Дверной замок с удобной ручкой.
- Цоколь высотой 10 см.
- Универсальная навеска дверей.
- Дверные доводчики.
- Несущая способность при распределенной статической нагрузке — 800 кг.
Шкаф изготовлен из оцинкованной стали толщиной до 2 мм, поставляется с двумя парами вертикальных юнитовыми направляющих. Предусмотрено заглушенное отверстие для ввода кабелей. Конструкция заглушки такова, что можно выломать нужное количество отверстий необходимого размера. Один кабельный ввод — в комплекте. Замок можно заменить на антивандальный, цоколь — на 30-сантиметровый. Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета. Габариты шкафа — 745×1180×1040 мм, вес — 140 кг.
-
ЦМО ШТВ-1-18.7.9-К3АА-ТК Высота в юнитах 18 U Высота 1040 мм Ширина 745 мм Глубина/полезная глубина 1180/820 мм Дверь листовая сталь с вентиляционными отверстиями Цвет светло-серый, RAL 7035 Максимально допустимая распределенная нагрузка 800 кг Мощность нагревателя 800 Вт Мощность кондиционера 600 Вт Питание 220 В Вес изделия 140 кг Толщина стали до 2 мм -
Технический паспорт Размер: 15.16 МбСертификат соответствия Размер: 2.728 Мб
