Телекоммуникационный шкаф ЦМО ШТВ-1-24.7.6-43АА-Т1
Код товара: 61976
- Высота 24 U
- Теплоизоляция
- Климат-контроль
- Полезная глубина 530 мм
- Нагрузка 800 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

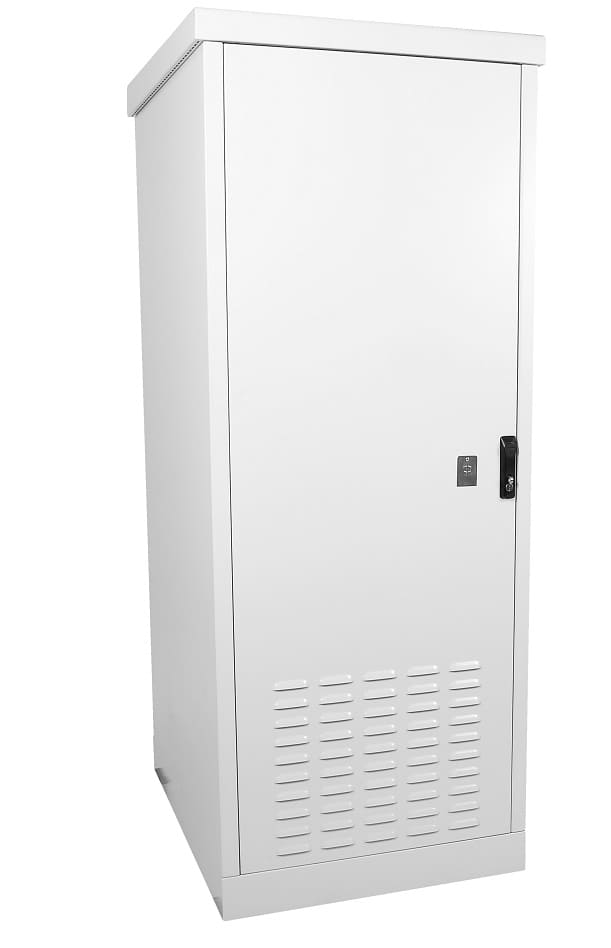

Напольный телекоммуникационный шкаф ЦМО ШТВ-1-24.7.6-43АА-Т1 для уличной эксплуатации в любое время года и суток изготовлен из оцинкованной стали, оснащен системой климат-контроля. Выполнен в типоразмере 19" по ГОСТ 28601-90 (МЭК 297), климатическом исполнении УХЛ1 по ГОСТ 15150: диапазон рабочих температур — –50 °C… +50 °C, допустимая влажность — 80 % при 20 °C. Уровень защиты от поражения электрическим током — класс I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96.
Контроль микроклимата

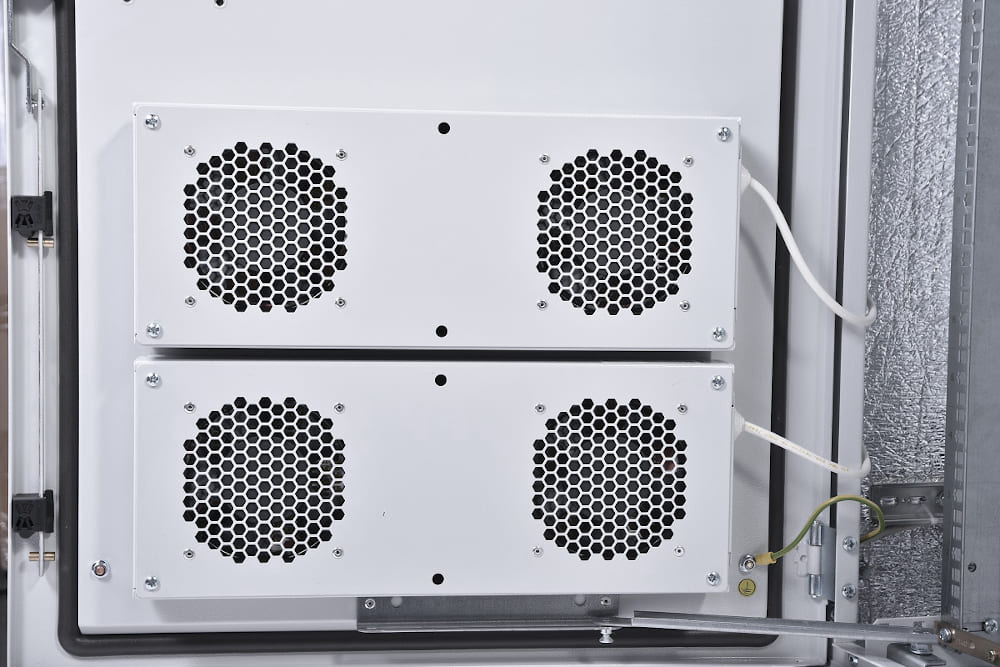

Шкаф укомплектован полупроводниковым обогревателем мощностью 600 Вт, вентиляторным модулем серии R-FAN, 2-секционным вентиляционным фильтром. Степень защиты корпуса от влаги и пыли отвечает требованиям IP54.
Предусмотрены:
- Датчик положения двери.
- Датчик температуры.
- Гигростат, регулирующий работу обогревателя относительно уровня влажности.
- Термоизоляционный фольгированный материал на клеевой основе — для утепления стенок, крыши, основания.
- Пенорезиновый уплотнитель по контуру двери.
- Вентиляционные отверстия, сделанные в виде жабр, — для свободной циркуляции воздуха без попадания внутрь шкафа инородных предметов и воды.
- Уклон крыши, чтобы не скапливалась влага.
- Система «антикапля».
- Перфорация задней оцинкованной панели.
- Высота — 24 U.
- Ширина — 745 мм.
- Глубина — 645 мм.
- Полезная глубина (от задней панели до закрытой двери) — 530 мм.
- Сварная конструкция.
- Две пары направляющих.
- Система заземления.

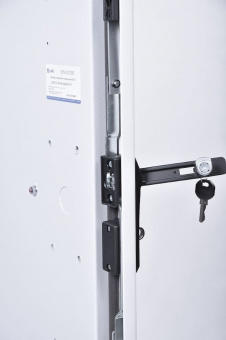

- Дверной замок с удобной ручкой, возможностью замены на антивандальный.
- Съемный цоколь высотой 100 мм с возможностью замены на 300-миллиметровый.
- Светодиодный светильник на магнитном креплении для переустановки. Включается по сигналу датчика двери.
- Несущая способность при распределенной статической нагрузке — 800 кг.
- Регулируемое заглушенное отверстие для ввода кабелей — в основании.

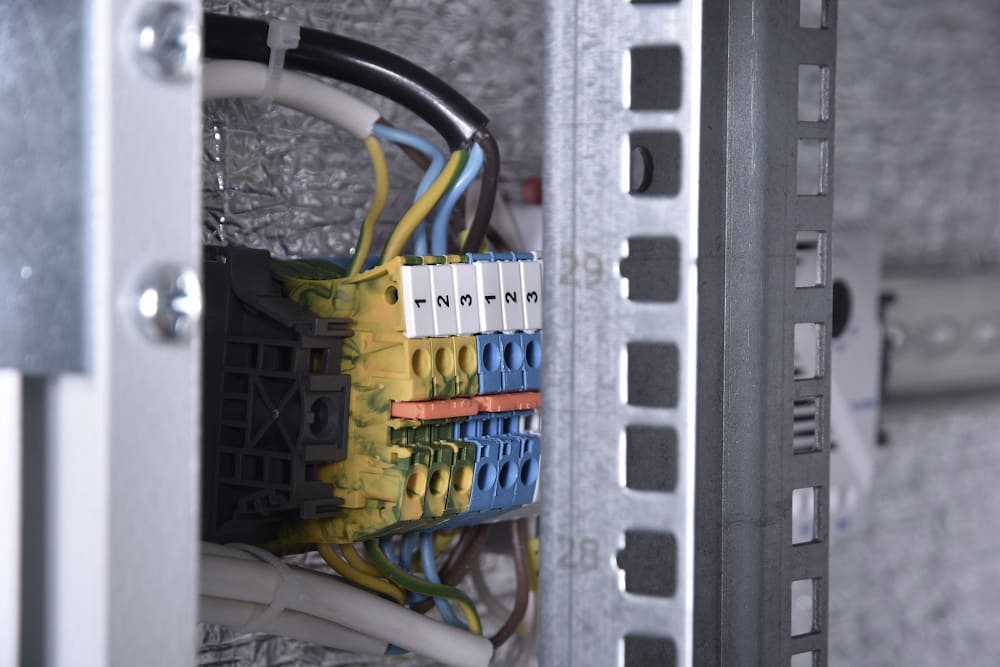

За корректную и безопасную работу системы отвечает оборудование ВРУ: автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (клеммы 6 мм и 4 мм), модульная розетка. Наработка на отказ вентиляторов R-FAN составляет 5.5 лет, обогревателя — 5 лет, климат-системы — 5.5 лет. Фильтры рекомендуется менять по мере загрязнения, но не реже раза в два года.
Характеристики, комплектация
Основные параметры:

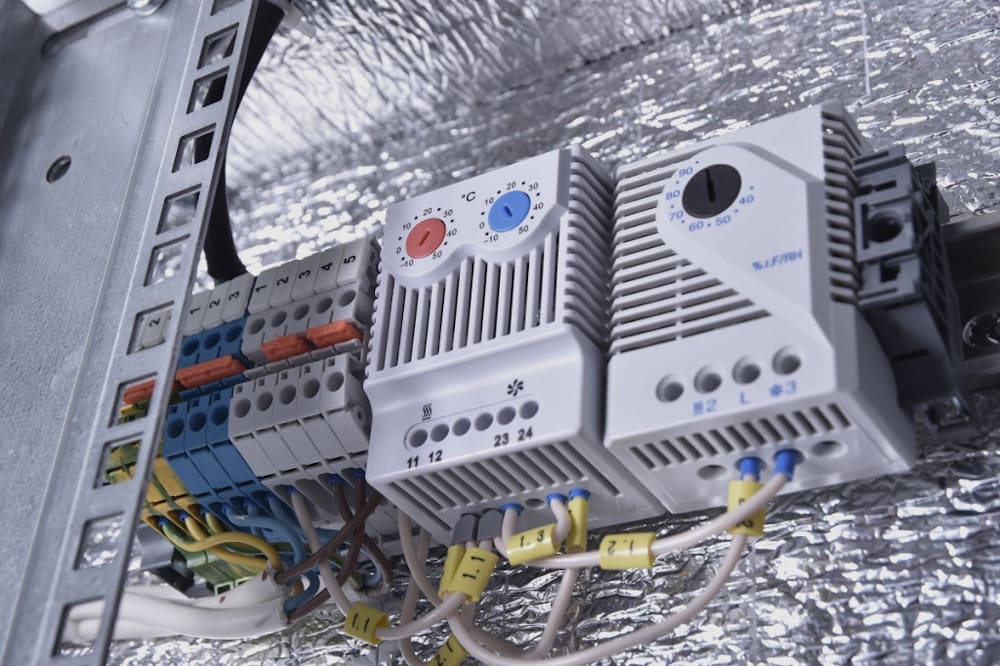

Электрооборудование и датчики размещены в телекоммуникационном отсеке на двух DIN-рейках: гигростат и терморегулятор — на верхней, аппараты ВРУ и обогреватель — на нижней. В комплект входят два кабельных ввода с гайкой М32 (MG32A-25G), 10 резиновых заглушек, набор для блокировки задней двери изнутри. Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета. Габариты шкафа — 745×645×1310 мм, вес — 130 кг. Питание — 230 Вт 50 гц. Шкаф ставят на ровную горизонтальную поверхность, крепят (цоколь) анкерными болтами.
-
ЦМО ШТВ-1-24.7.6-43АА-Т1 Высота в юнитах 24 U Высота 1310 мм Ширина 745 мм Глубина/полезная глубина 645/530 мм Дверь листовая сталь с вентиляционными отверстиями Цвет светло-серый, RAL 7035 Максимально допустимая распределенная нагрузка 800 кг Мощность нагревателя 650 Вт Питание 220 В Вес изделия 130 кг Толщина стали до 2 мм -
Технический паспорт Размер: 15.16 МбСертификат соответствия Размер: 2.728 Мб
