Телекоммуникационный шкаф ЦМО ШТВ-2-12.10.9-43А3-Т1
Код товара: 62000
- Высота 12 U
- Теплоизоляция
- Климат-контроль
- Полезная глубина 520 мм
- Нагрузка 800 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

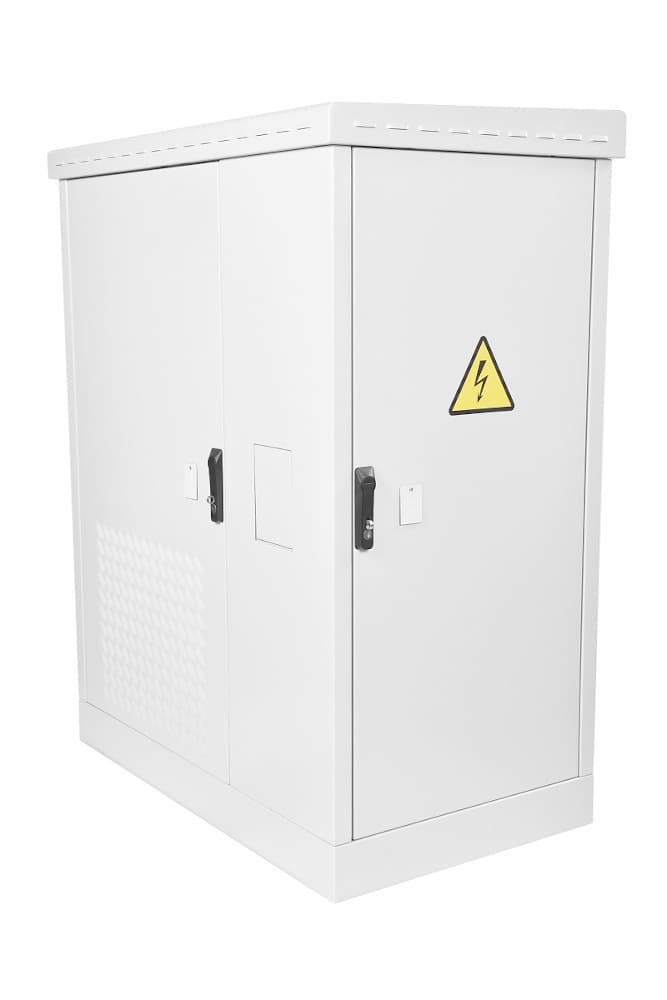

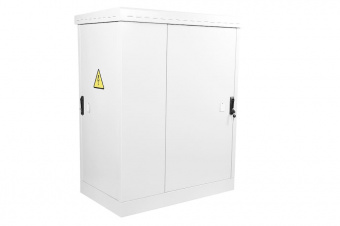

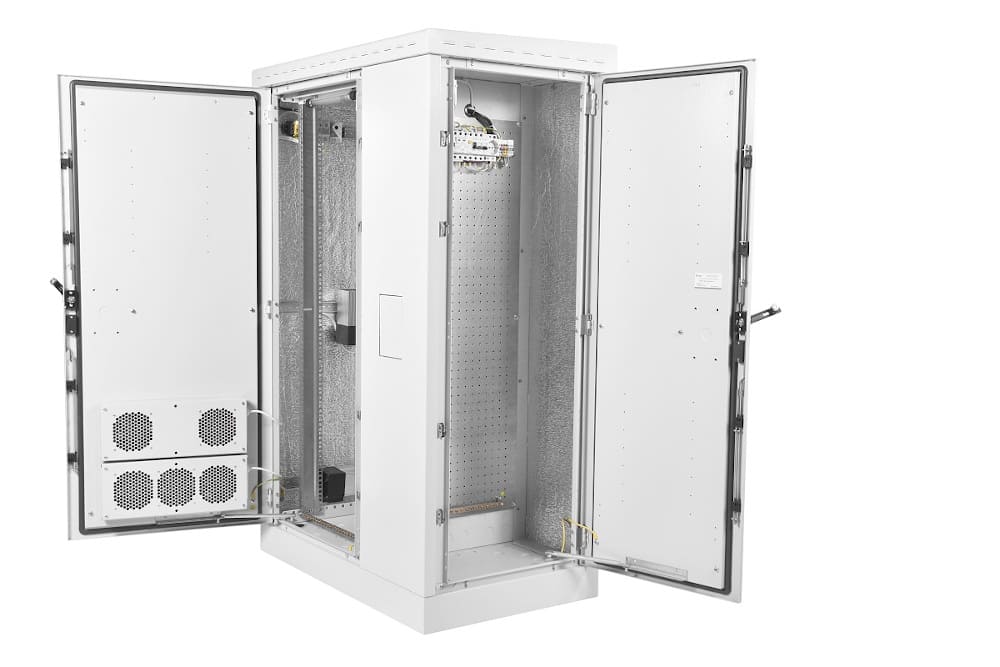

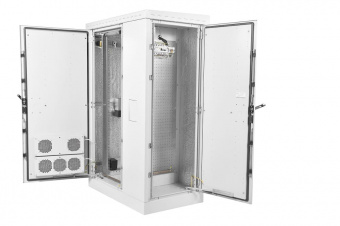

Всепогодный телекоммуникационный шкаф ЦМО ШТВ-2-12.10.9-43А3-Т1 сварной конструкции выполнен в типоразмере 19", состоит из двух секций с дверьми универсальной навески — телекоммуникационной и электротехнической. Отвечает требованиям ГОСТ 28601-90 (МЭК 297), УХЛ1 по ГОСТ 15150, IP54. Рабочие температуры — –50 °C… +45 °C. Допустимая влажность — 80 % при 20 °C.
Климат-контроль
Укомплектован системой климат-контроля для защиты от атмосферных явлений. Составляющие:
- Обогреватель мощностью 400 Вт, фольгированный термоизоляционный материал на клеевой основе (приклеивают в процессе установки).

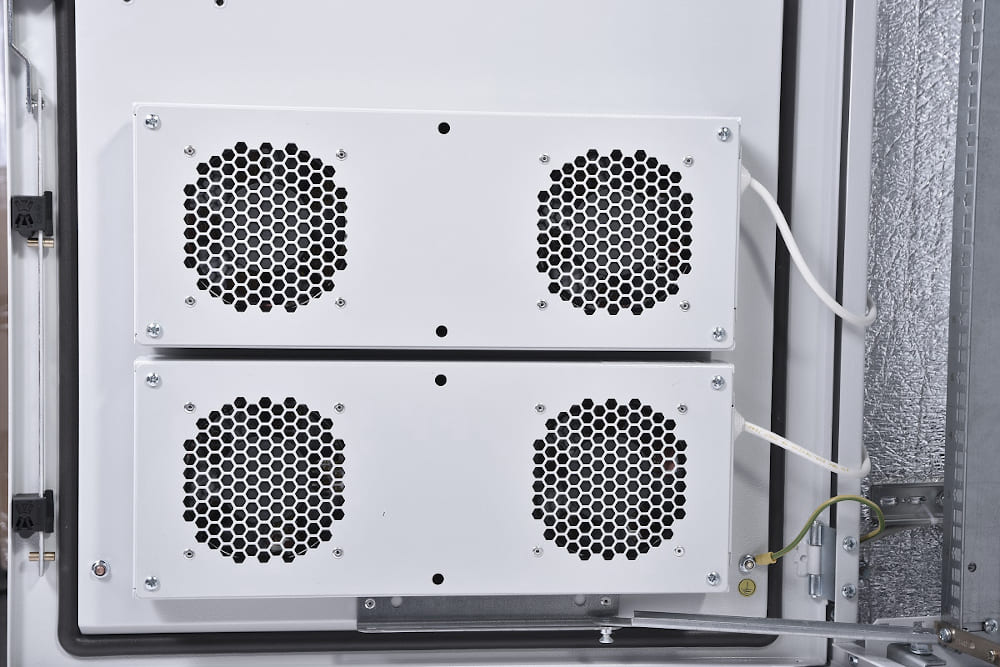

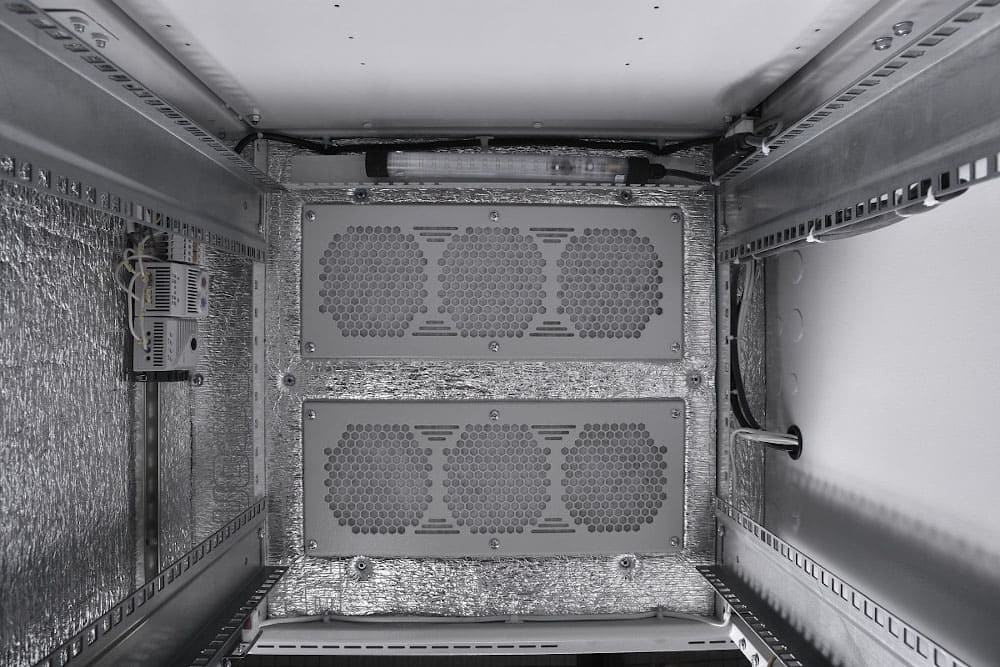

- Два вентиляторных модуля серии R-FAN.
- 2-секционные вентиляционные фильтры в крыше (их можно заменить на вентиляторные блоки).
- Гигростат, регулирующий работу обогревателя относительно уровня влажности.

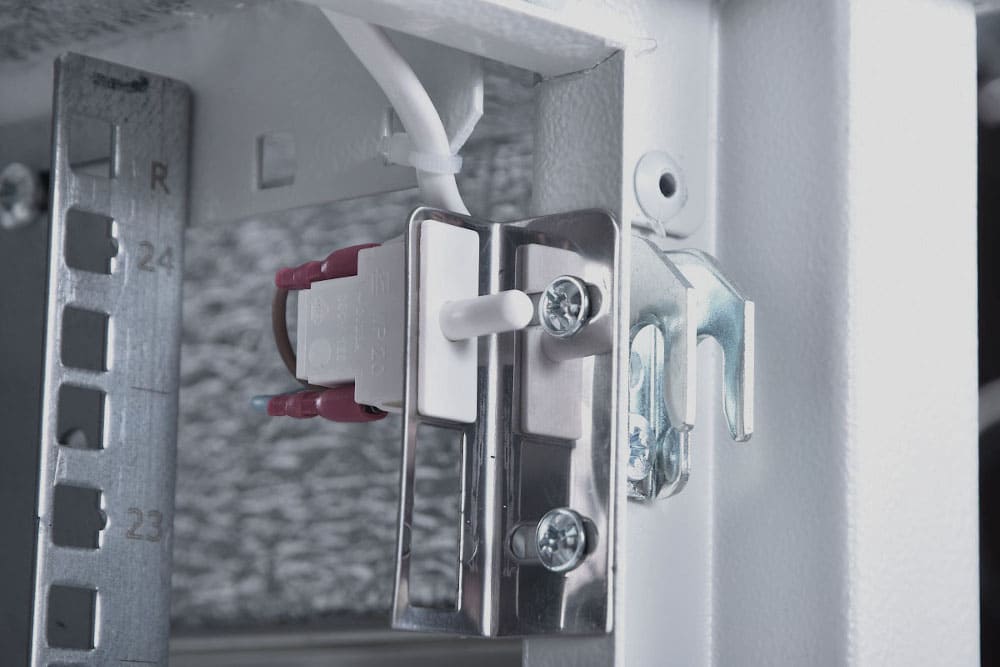

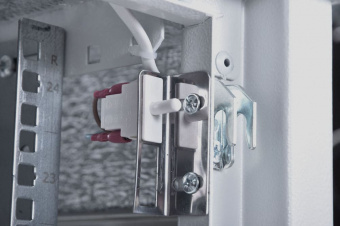

- Датчик влажности, датчик положения двери и температурный датчик.
- Вентиляционные отверстия в двери, прикрытые козырьками (жабры) для свободной циркуляции воздуха без попадания во внутреннее пространство инородных предметов и воды.

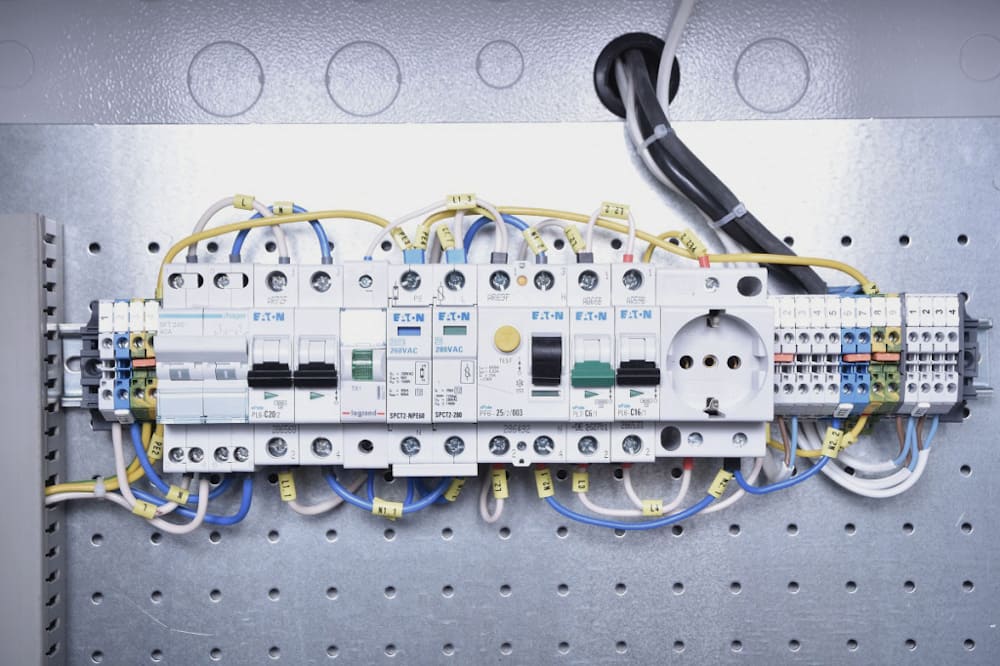

Шкаф укомплектован вводно-распределительным узлом (ВРУ): автоматическими выключателями, ограничителем перенапряжения, устройствами защитного отключения, индикатором напряжения, клеммником (клеммы 6 мм и 4 мм), модульной розеткой. Предусмотрена внешняя розетка с крышкой — для подключения независимого источника питания, в частности дизельного генератора. Уровень защиты от поражения электрическим током — класс I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96. Наработка (непрерывная) на отказ вентиляторов R-FAN составляет 5.5 лет, обогревателя — 5 лет, климат-системы — 5.5 лет. Фильтры рекомендуется менять по мере загрязнения, но раз в два года — обязательно.
Характеристики, комплектация
Основные параметры:
- Высота — 12 U.
- Ширина — 1045 мм.
- Глубина — 630 мм.
- Полезная глубина — 520 мм.
- Перфорированная стенка между отсеками. Толщина — 2.5 мм.
- Система заземления (при необходимости дополнительного внешнего заземления его подключают к установленной шине).

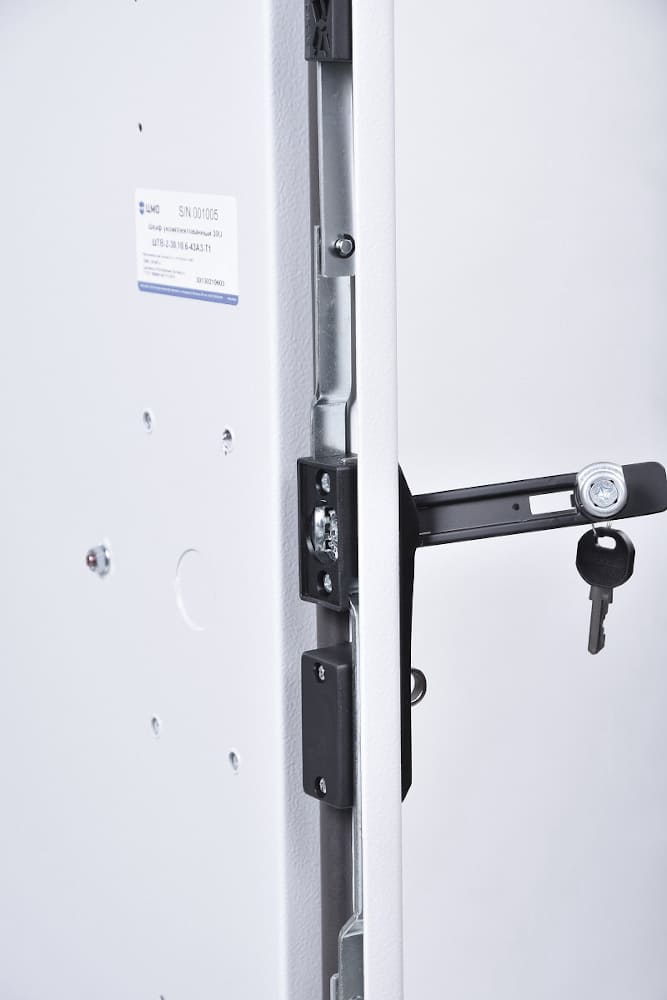

- Дверные замки с удобной ручкой (можно заменить на не входящие в комплект антивандальные).
- Съемный цоколь высотой 100 мм, при необходимости заменяемый на 300-миллиметровый (в комплект не входит).
- Пенорезиновый уплотнитель по контуру каждой двери.
- Две пары вертикальных направляющих с юнитовой маркировкой.
- Светодиодный светильник (магнитное крепление), срабатывающий по сигналу датчика двери.
- Несущая способность при распределенной статической нагрузке — 800 кг.
В основании и разделяющей секции стенке предусмотрены заглушенные отверстия для ввода кабелей. Конструктивно заглушки универсальны — можно выломать нужное количество отверстий подходящего размера. В комплект включены два кабельных ввода с гайкой М32 (MG32A-25G), 10 резиновых заглушек. Шкаф изготовлен из оцинкованной стали толщиной до 2 мм (кроме разделительной стенки). Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета. Размер — 1045×630×775 мм, вес — 120 кг. Питание — 230 Вт 50 гц. Шкаф ставят на ровную горизонтальную поверхность, крепят (цоколь) анкерными болтами.
-
ЦМО ШТВ-2-12.10.9-43А3-Т1 Высота в юнитах 12 U Высота 775 мм Ширина 1045 мм Глубина/полезная глубина 630/520 мм Дверь листовая сталь с вентиляционными отверстиями Цвет светло-серый, RAL 7035 Максимально допустимая распределенная нагрузка 800 кг Мощность нагревателя 400 Вт Питание 220 В Вес изделия 120 кг Толщина стали до 2 мм -
Технический паспорт Размер: 15.16 МбСертификат соответствия Размер: 2.728 Мб
