Телекоммуникационный шкаф ЦМО ШТВ-2-24.10.6-К3А3-ТК
Код товара: 61994
- Высота 24 U
- 2 секции
- Климат-контроль
- Полезная глубина 520 мм
- Нагрузка 800 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

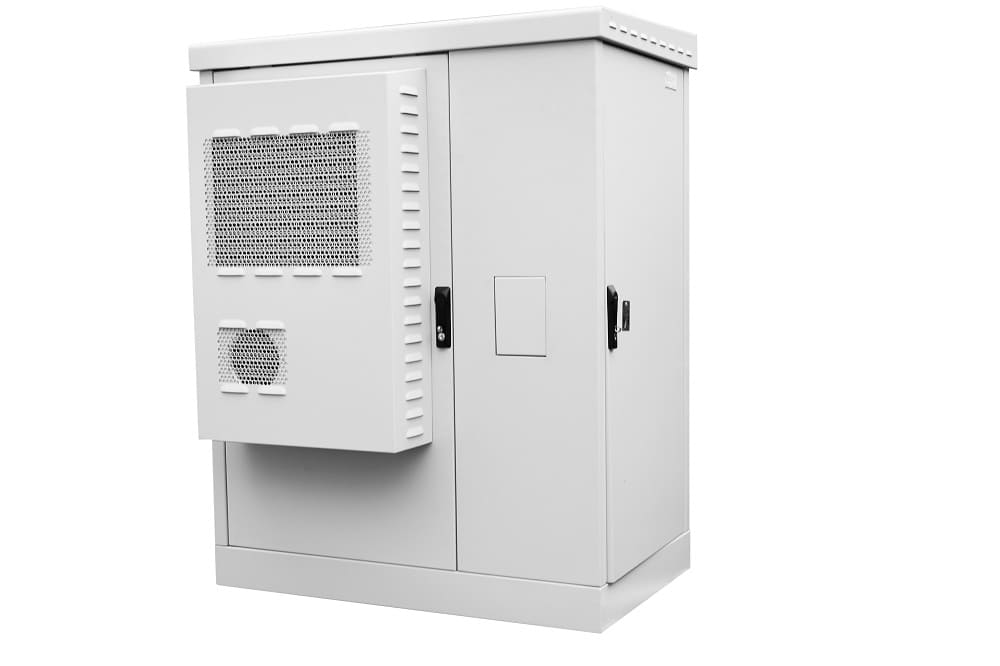

Уличный 19-дюймовый телекоммуникационный шкаф ЦМО ШТВ-2-24.10.6-К3А3-ТК состоит из двух отсеков — телекоммуникационного и электротехнического. Соответствует ГОСТ 28601-90 (МЭК 297), УХЛ1 по ГОСТ 15150, ГОСТ IEC 61140-2012, IP54, ГОСТ 12.2.027.0-96 (класс I). Рабочие температуры — –50 °C… +45 °C. Допустимая влажность — 80 % при 20 °C.
Климат-контроль
Для соблюдения необходимых климатических условий шкаф укомплектован:
- Обогревателем мощностью 800 Вт.
- Кондиционером мощностью 1000 Вт.
- 2-секционными вентиляционными фильтрами, расположенными в нишах крыши телекоммуникационного отсека.
- Гигростатом, регулирующим работу обогревателя относительно уровня влажности.
- Температурным датчиком.
- Датчиком положения двери.

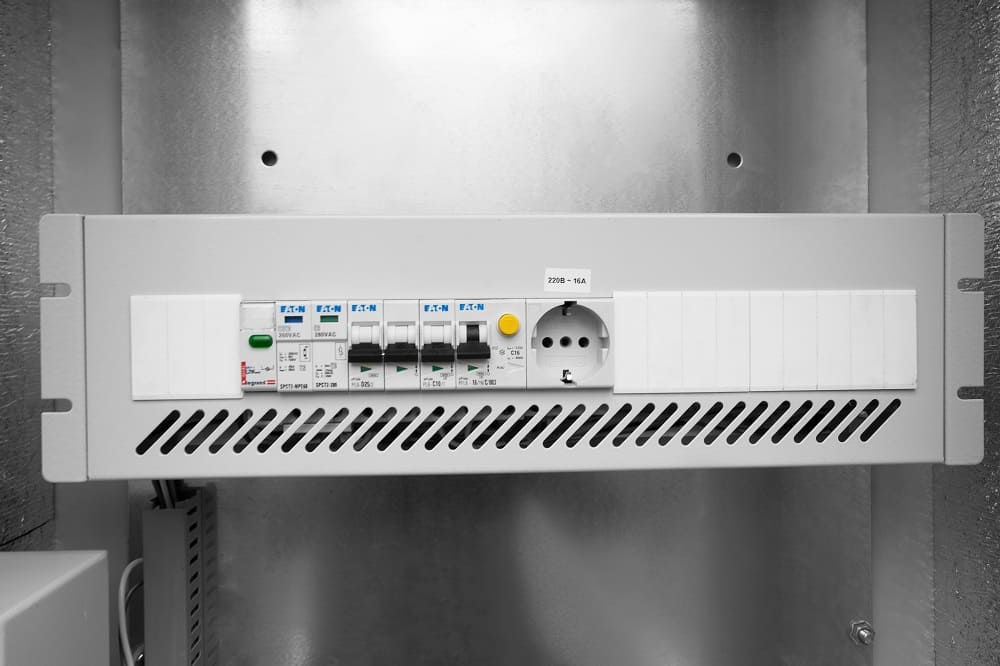

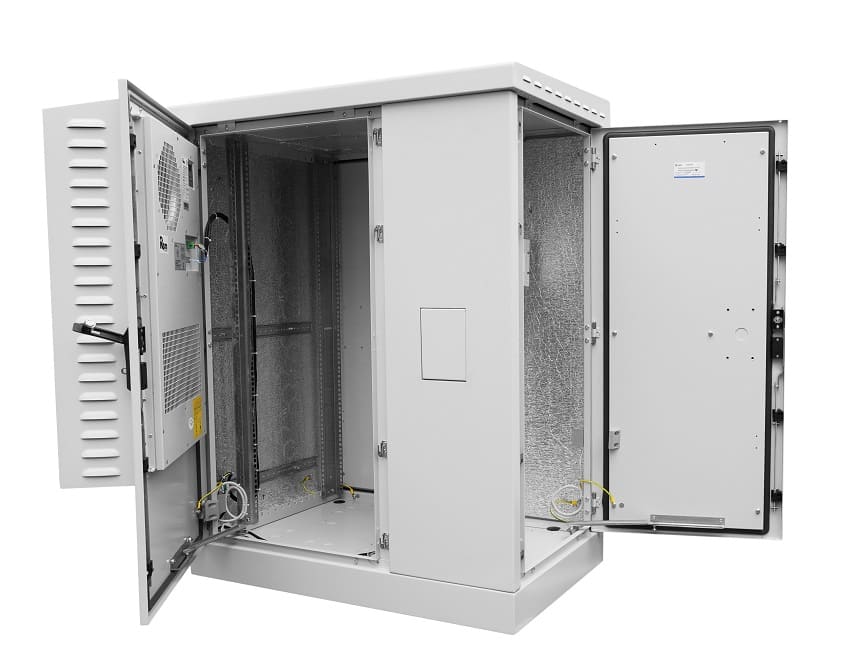

В отсеке с кондиционером предусмотрены вентиляционные отверстия («жабры») для естественной конвекции. По контуру каждой двери универсальной навески проложен пенорезиновый уплотнитель, по внутренним поверхностям — фольгированный термоизоляционный материал на клеевой основе. За корректность и безопасность работы системы отвечает оборудование ВРУ: автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (клеммы 6 мм и 4 мм), модульная розетка. Наработка (непрерывная) на отказ обогревателя — 5 лет, климат-системы — 5.5 лет. Фильтры рекомендуется менять по мере загрязнения, но раз в два года — необходимо.
Характеристики, комплектация
Основные параметры:
- Высота — 24 U.
- Ширина — 1045 мм.
- Глубина — 880 мм.
- Полезная глубина — 520 мм.
- Перфорированная панель между отсеками. Толщина — 2.5 мм.
- Система заземления (при необходимости дополнительного внешнего заземления его подключают к установленной шине).

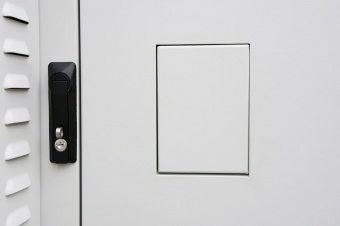

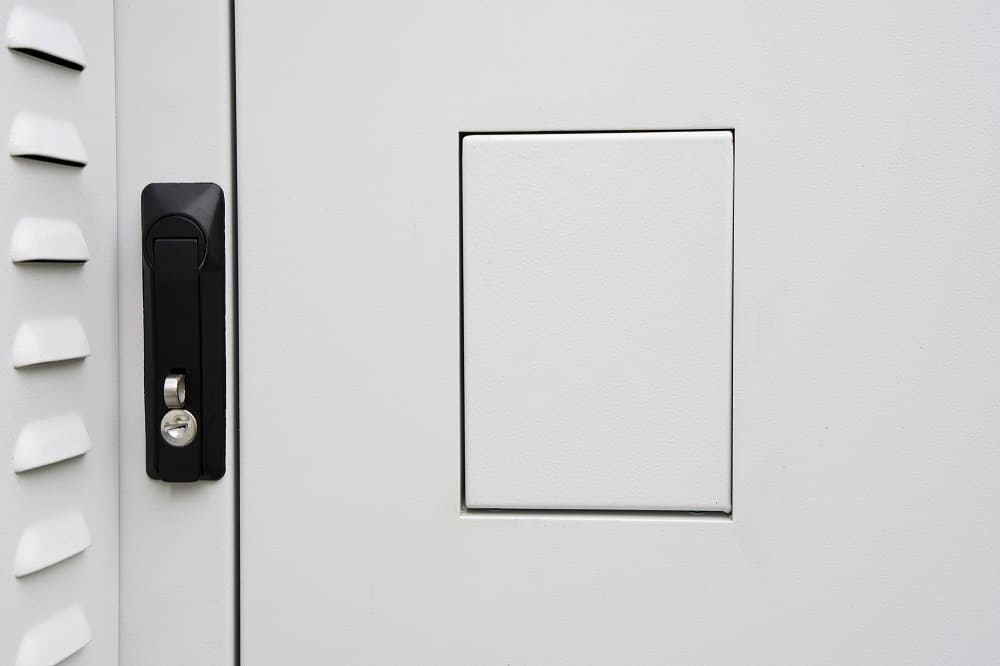

- Дверные замки с удобной ручкой (можно заменить на не входящие в комплект антивандальные).
- Съемный цоколь высотой 10 см (можно заменить на 30- или 60-сантиметровый).
- Четыре вертикальные направляющие с юнитовой маркировкой.
- Светодиодный светильник (магнитное крепление), срабатывающий по сигналу датчика двери.

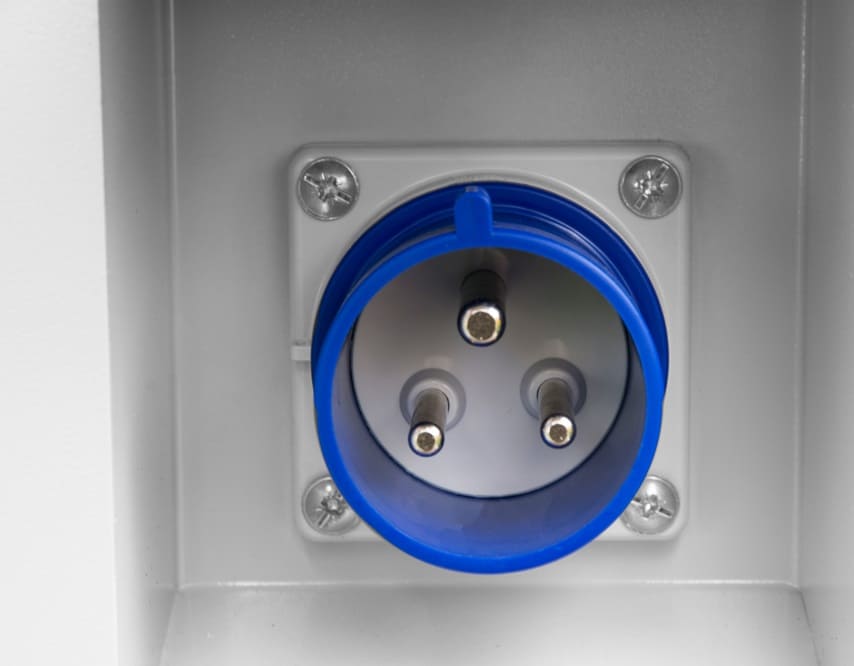

- Внешняя розетка 32 А типа DEKraft серии ВЩ-102 для подключения независимого источника питания, например дизельного генератора.
- Несущая способность при распределенной статической нагрузке — 800 кг.
В основании и межсекционной стенке предусмотрены заглушенные отверстия для ввода кабелей. Конструктивно заглушки универсальны — можно выломать нужное количество отверстий подходящего размера. В комплект включены два кабельных ввода с гайкой М32 (MG32A-25G), 10 резиновых заглушек. Шкаф поставляется в сборе (сварная конструкция), изготовлен из оцинкованной стали толщиной до 2 мм (кроме разделительной панели — она 2.5 мм). Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета. Размер — 1045×880×1310 мм, вес — 202 кг. Питание — 230 Вт 50 гц. Монтаж — напольный, на ровную горизонтальную поверхность, крепят (цоколь) анкерными болтами.
-
ЦМО ШТВ-2-24.10.6-К3А3-ТК Высота в юнитах 24 U Высота 1310 мм Ширина 1045 мм Глубина/полезная глубина 880/520 мм Дверь листовая сталь с вентиляционными отверстиями Цвет светло-серый, RAL 7035 Максимально допустимая распределенная нагрузка 800 кг Мощность нагревателя 800 Вт Мощность кондиционера 1000 Вт Питание 220 В Вес изделия 202 кг Толщина стали до 2 мм -
Технический паспорт Размер: 15.16 МбСертификат соответствия Размер: 2.728 Мб
