Телекоммуникационный шкаф ЦМО ШТВ-2-24.10.9-43А3-Т1
Код товара: 62005
- Высота 24 U
- 2 секции
- Климат-контроль
- Полезная глубина 820 мм
- Нагрузка 800 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

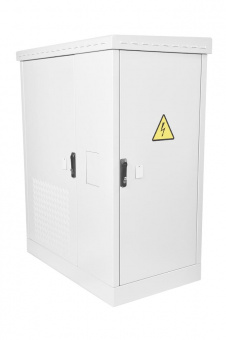

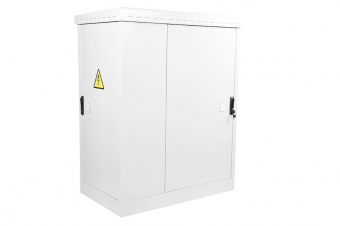

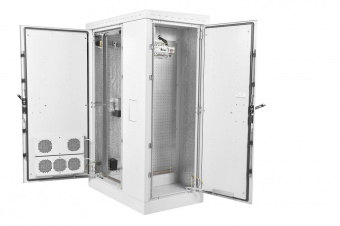

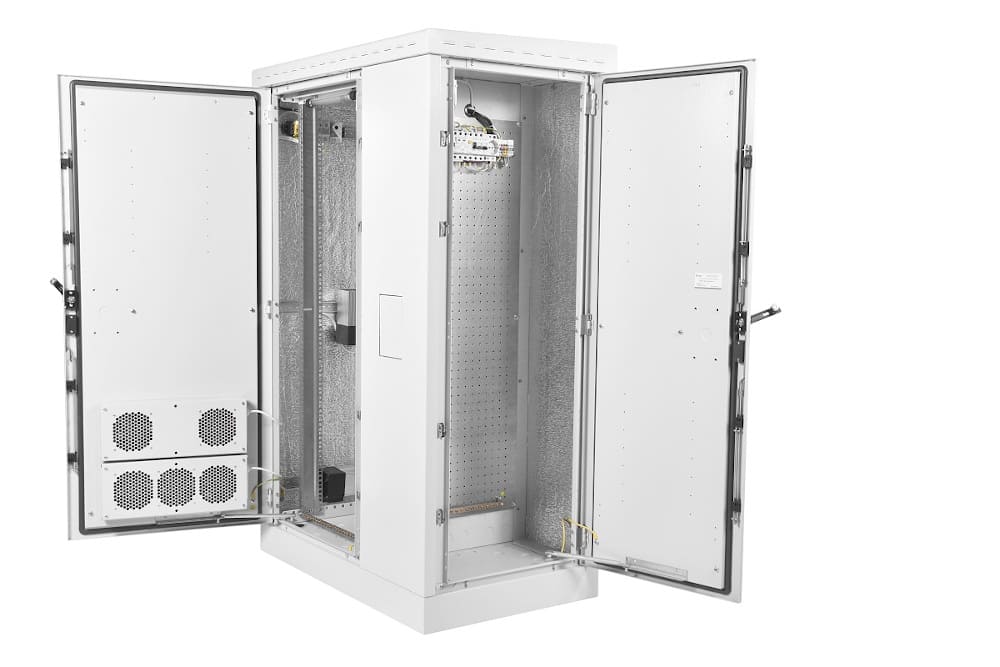

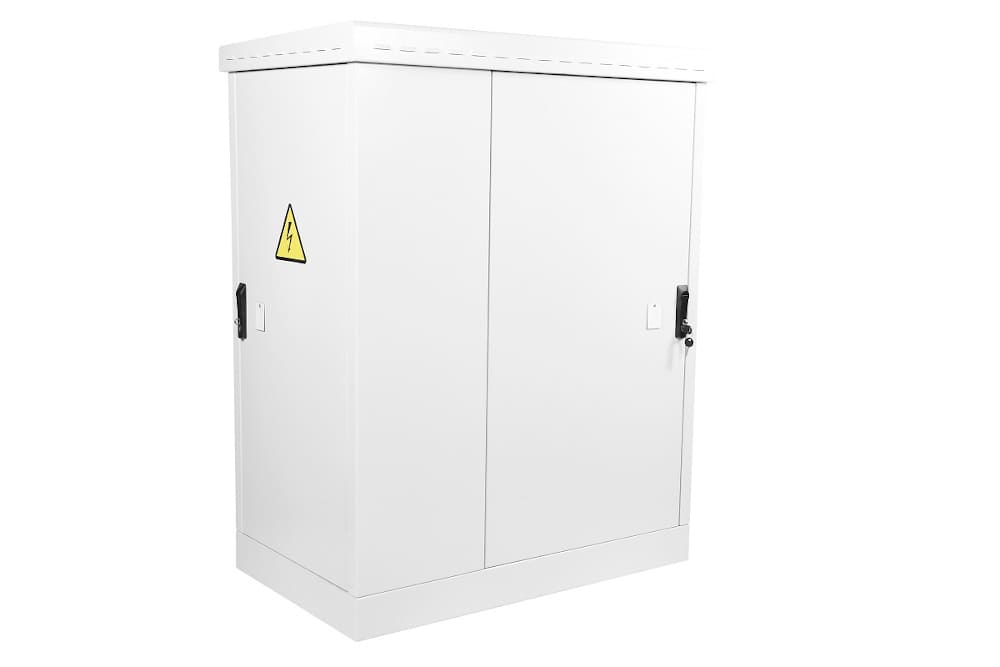

Напольный телекоммуникационный шкаф ЦМО ШТВ-2-24.10.9-43А3-Т1 высотой 24 U, шириной 1045 мм, глубиной 930 мм, полезной глубиной 820 мм представляет собой всепогодное решение для круглогодичной уличной эксплуатации, выполнен в типоразмере 19", состоит из двух секций для электро- и телекоммуникационного оборудования. Соответствует ГОСТ 28601-90 (МЭК 297), климатическому исполнению УХЛ1 по ГОСТ 15150. Рабочие температуры — –50 °C… +45 °C. Допустимая влажность — 80 % при 20 °C.
Климат-контроль
Укомплектован системой климат-контроля для защиты от атмосферных явлений. За микроклимат отвечают:
- Обогреватель мощностью 650 Вт.

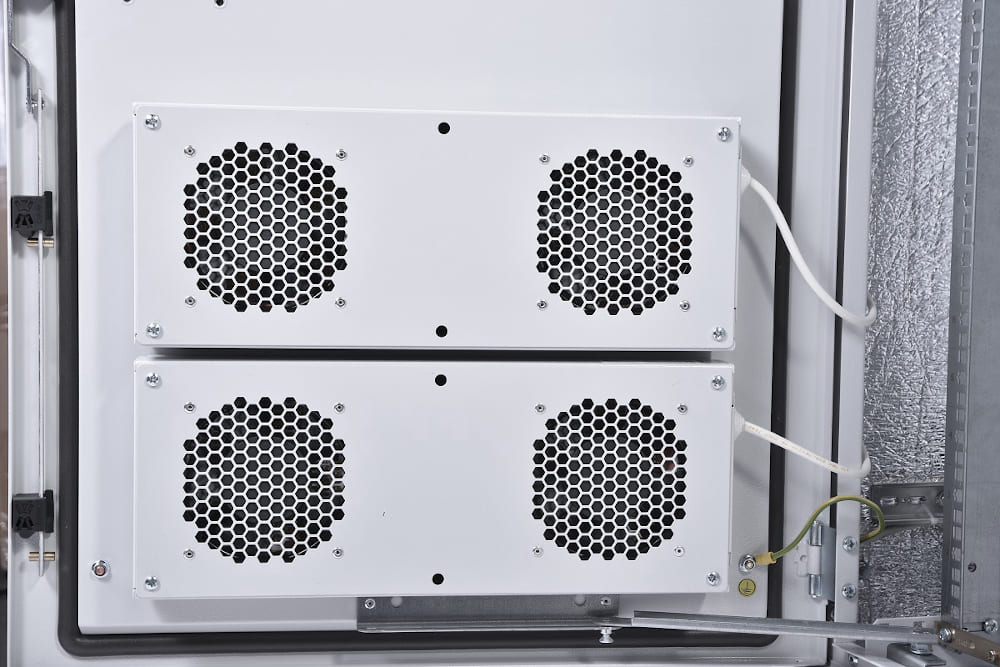

- Два вентиляторных модуля серии R-FAN.
- Фольгированный термоизоляционный материал на клеевой основе, защищающий внутренние поверхности.

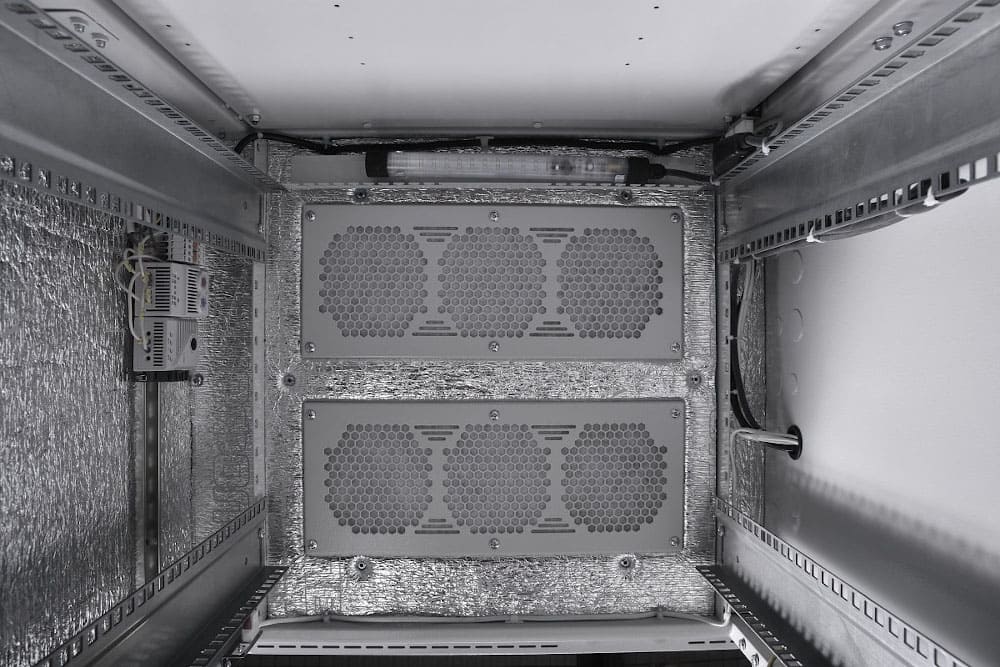

- 2-секционные выпускные вентиляционные фильтры в крыше.
- Гигростат, контролирующий и регулирующий влажность управлением обогревателем.

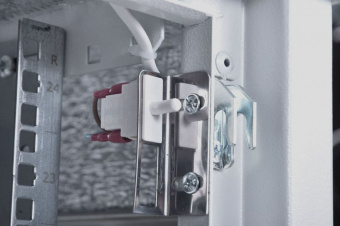

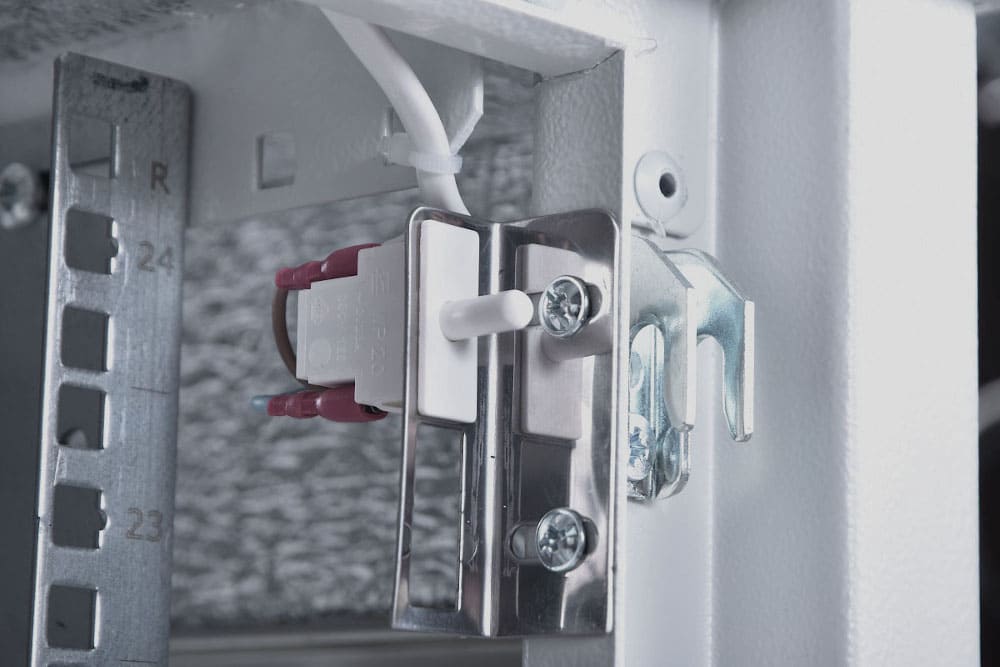

- Датчик положения двери.
- Датчик температуры воздуха.

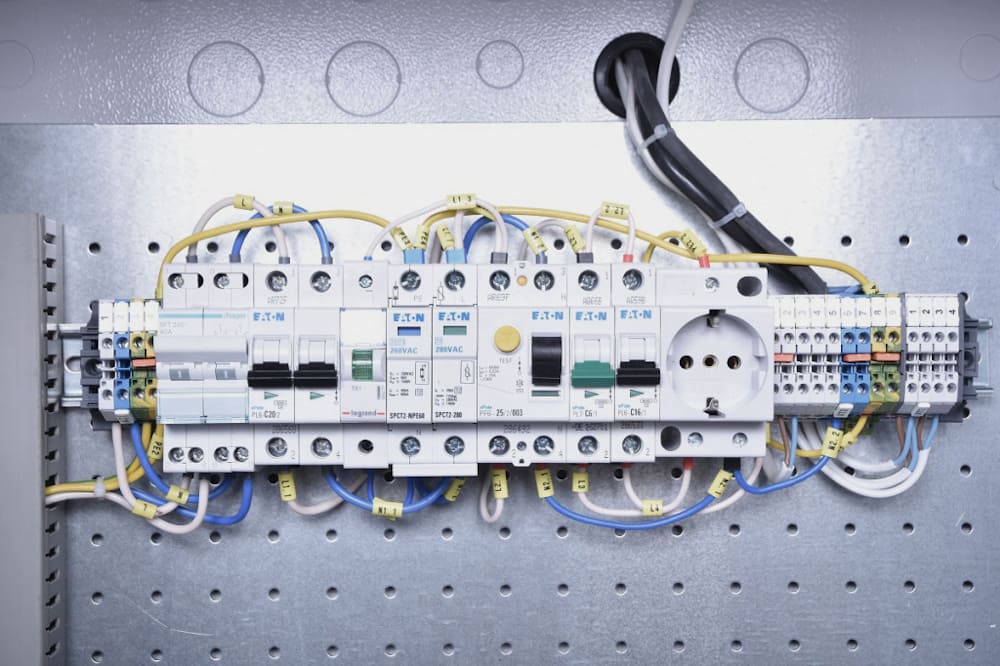

Степень защиты корпуса от влаги и пыли соответствует IP54, от поражения электрическим током — классу I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96. За корректность и безопасность работы системы отвечает оборудование ВРУ: автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (клеммы 6 мм и 4 мм), модульная розетка. Наработка (непрерывная) на отказ вентиляторов R-FAN составляет 5.5 лет, обогревателя — 5 лет, климат-системы — 5.5 лет. Фильтры рекомендуется менять по мере загрязнения, но раз в два года — обязательно.
Характеристики, комплектация
Основные параметры:
- Ширина — 1045 мм.
- Глубина — 930 мм.
- Полезная глубина — 820 мм.
- Сварная конструкция.
- Перфорированная панель между отсеками. Толщина — 2.5 мм.
- Система заземления (если нужно, внешнее заземление подключают к комплектной шине).

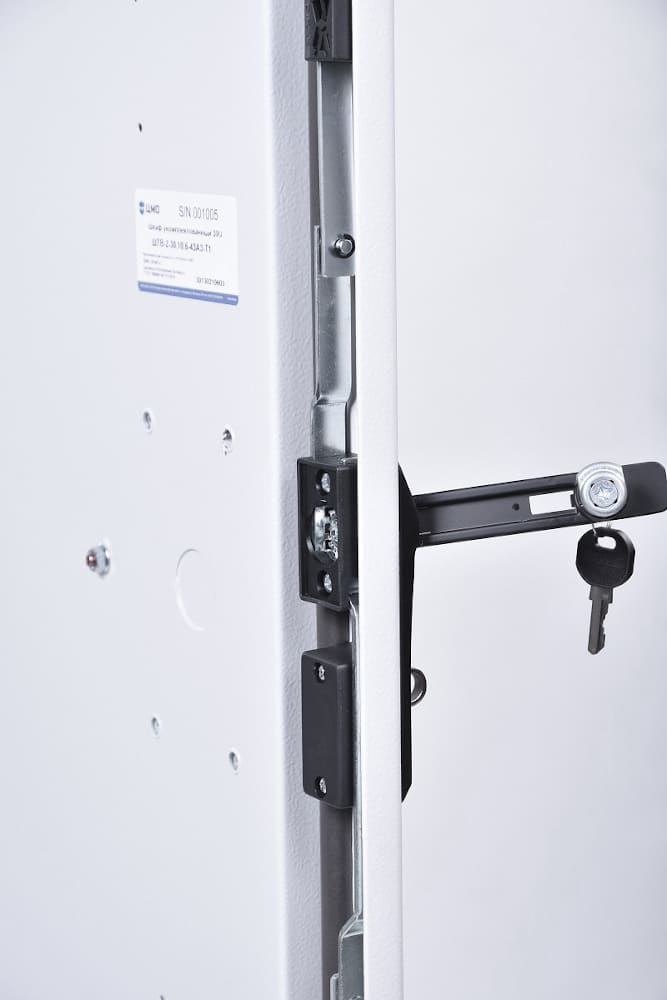

- Дверные замки с удобной ручкой (можно заменить на не входящие в комплект антивандальные).
- Съемный цоколь высотой 100 мм (можно заменить на 300-миллиметровый).
- Универсальная навеска дверей.
- Пенорезиновый уплотнитель по контуру каждой двери.
- Две пары вертикальных направляющих с юнитовой маркировкой.
- Светодиодный светильник (магнитное крепление), срабатывающий по сигналу датчика двери.
- Наружная розетка 32 А типа DEKraft серии ВЩ-102 для подключения внешнего источника питания, например дизельного или бензинового генератора.
- Вентиляционные отверстия фронтальной двери, предохраняющие от попадания внутрь воды и инородных частиц при свободной циркуляции воздуха — «жабры».
- Несущая способность при распределенной статической нагрузке — 800 кг.
В основании и межсекционной панели предусмотрены заглушенные отверстия для ввода кабелей. Конструктивно заглушки универсальны — можно выломать нужное количество отверстий подходящего размера. В комплект включены два кабельных ввода с гайкой М32 (MG32A-25G), 10 резиновых заглушек. Шкаф изготовлен из оцинкованной стали толщиной до 2 мм. Листовые детали окрашены порошковой краской светло-серого (RAL 7035) цвета. Размер — 1045×930×1310 мм, вес — 215 кг. Питание — 230 Вт 50 гц. Для установки шкафа нужна ровная горизонтальная поверхность. Цоколь крепят анкерными болтами.
-
ЦМО ШТВ-2-24.10.9-43А3-Т1 Высота в юнитах 24 U Высота 1310 мм Ширина 1045 мм Глубина/полезная глубина 930/820 мм Дверь листовая сталь с вентиляционными отверстиями Цвет светло-серый, RAL 7035 Максимально допустимая распределенная нагрузка 800 кг Мощность нагревателя 650 Вт Питание 220 В Вес изделия 215 кг Толщина стали до 2 мм -
Технический паспорт Размер: 15.16 МбСертификат соответствия Размер: 2.728 Мб
