Телекоммуникационный шкаф ЦМО ШТВ-2-24.10.9-К3А3-ТК
Код товара: 61995
- Высота 24 U
- 2 секции
- Климат-контроль
- Полезная глубина 820 мм
- Нагрузка 800 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

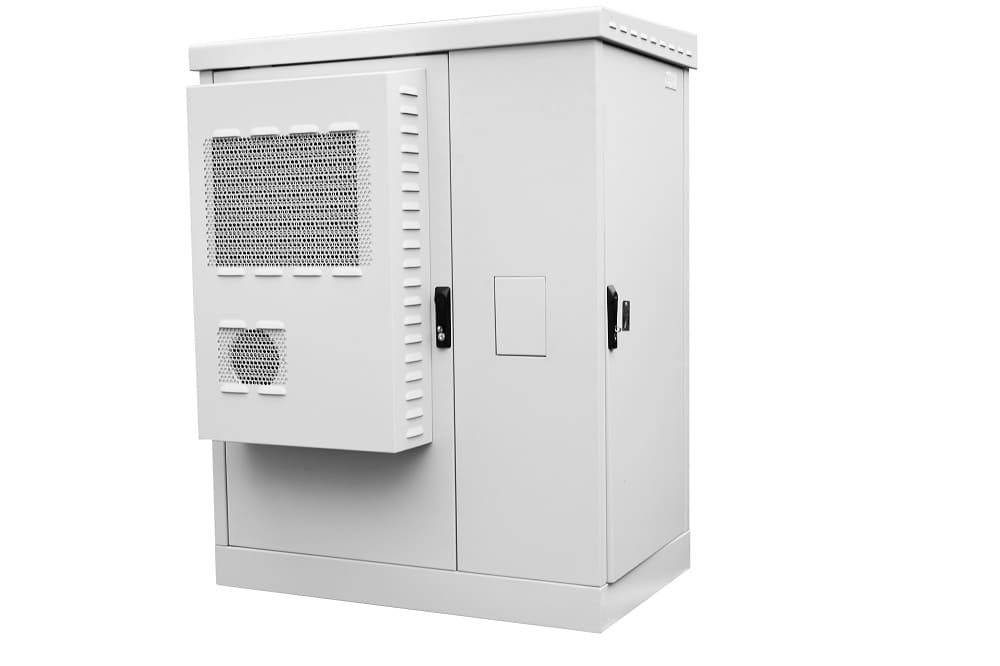

Уличный напольный телекоммуникационный шкаф ЦМО ШТВ-2-24.10.9-К3А3-ТК обеспечивает оборудованию оптимальные условия, защиту механических воздействий и погодных условий в интервале температур –50 °C… +45 °C с уровнем влажности 80 % при 20 °C. Состоит из двух отсеков — телекоммуникационного и электротехнического. Выполнен в типоразмере 19". Отвечает требованиям ГОСТ 28601-90 (МЭК 297), УХЛ1 по ГОСТ 15150, IP54, классу I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96.
Климат-контроль

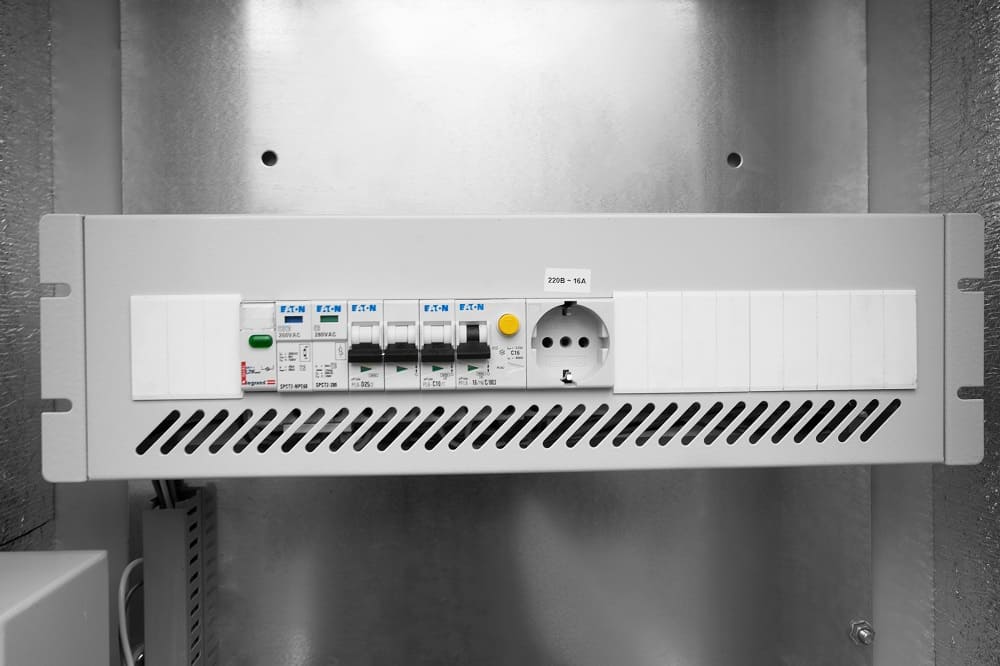

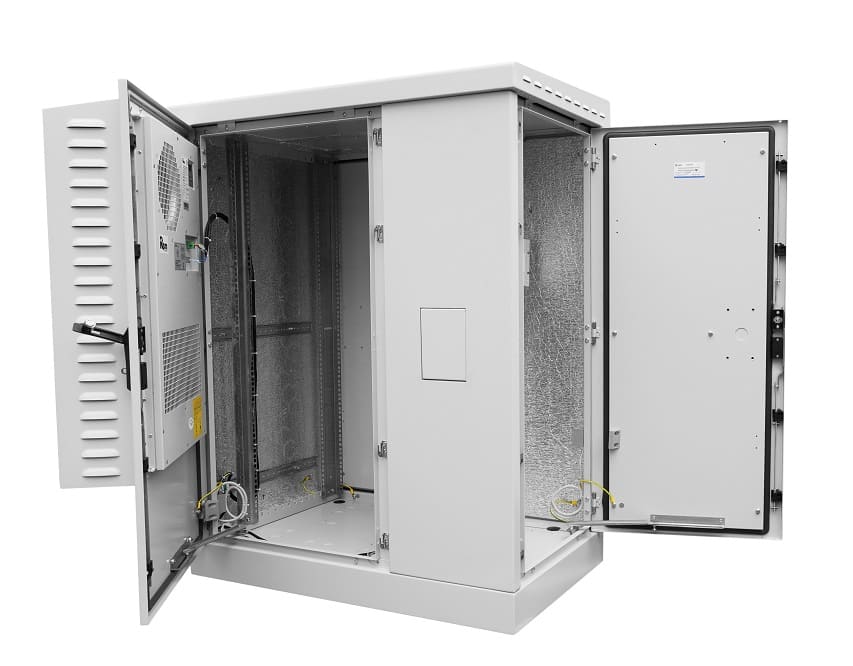

Отсеки разделяет перфорированная панель. В передней двери размещены кондиционер мощностью 1000 Вт и обогреватель мощностью 800 Вт. В крышу вмонтированы выпускные вентиляционные фильтры. В электротехнической секции расположено оборудование вводно-распределительного узла (ВРУ): автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (клеммы 6 мм и 4 мм), модульная розетка. Температурный датчик мониторит условия и передает информацию на контроллер. Датчик положения двери отправляет сигнал и на светильник, включающийся когда дверь открывают. Гигростат управляет обогревателем, регулируя уровень влажности. Наработка обогревателя на отказ составляет 5 лет, климат-системы — 5.5 лет. Фильтры рекомендуется менять по мере загрязнения, но раз в два года — обязательно.
В отсеке на фронтальной двери предусмотрены вентиляционные отверстия, выполненные в виде жабр, для свободной циркуляции воздуха без попадания во внутреннее пространство инородных предметов и воды.
Характеристики, комплектация
Основные параметры:
- Высота — 24 U.
- Ширина — 1045 мм.
- Глубина — 1175 мм.
- Полезная глубина — 820 мм.
- Сварная конструкция.
- Система заземления (при необходимости дополнительного внешнего заземления его подключают к установленной шине).

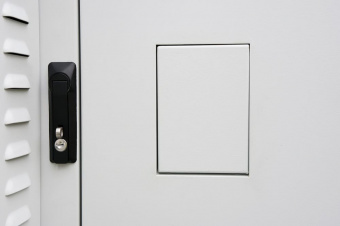

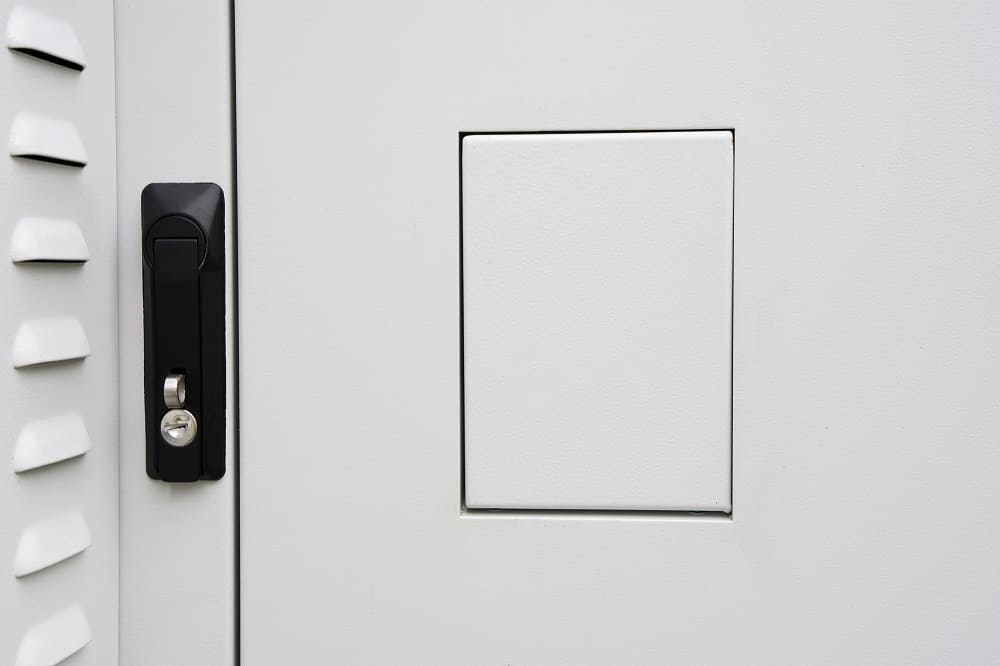

- Дверные замки с удобной ручкой (предусмотрена замена на антивандальные, но в комплект они не входят).
- Съемный цоколь высотой 100 мм (предусмотрена замена на 300-миллиметровый, но в комплект он не входит).
- Универсальная навеска дверей.
- Пенорезиновый уплотнитель по контуру каждой двери.
- Две пары вертикальных направляющих с юнитовой маркировкой.
- Светодиодный светильник (магнитное крепление), срабатывающий по сигналу датчика двери.

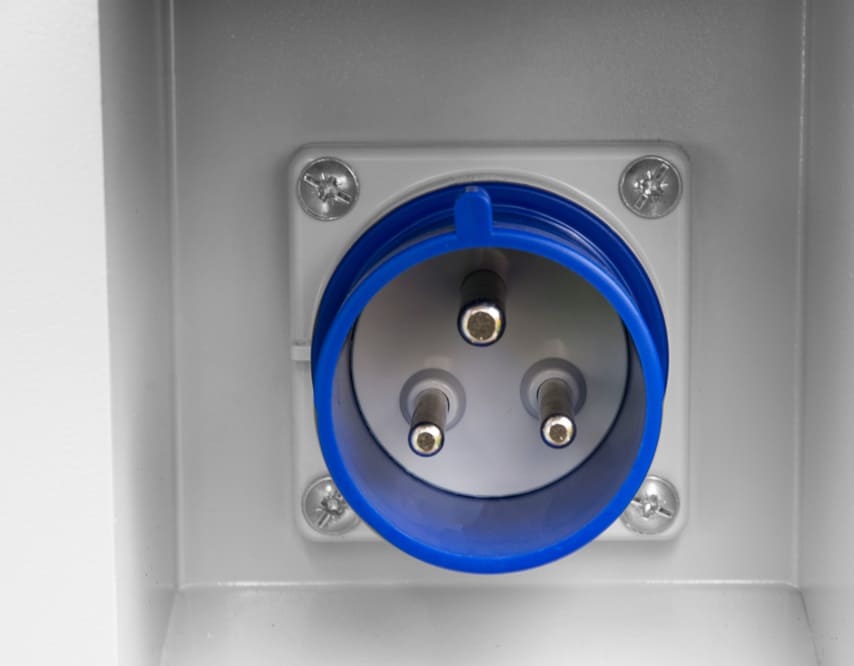

- Внешняя розетка 32 А типа DEKraft серии ВЩ-102 для подключения внешнего источника питания.
- Несущая способность при распределенной статической нагрузке — 800 кг.
Шкаф поставляется собранным. Изготовлен из оцинкованной стали. Толщина стали разделительной стенки — 2.5 мм, остальных деталей — до 2 мм. В основании и разделительной стенке предусмотрены заглушенные отверстия для ввода кабелей. Конструктивно заглушки универсальны — для выламывания нужного количество отверстий подходящего диаметра. В комплект включены два кабельных ввода с гайкой М32 (MG32A-25G), 10 резиновых заглушек для герметизации вводов. Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета. Размер — 1045×1175×1310 мм, вес — 240 кг. Питание — 230 Вт 50 гц.
-
ЦМО ШТВ-2-24.10.9-К3А3-ТК Высота в юнитах 24 U Высота 1310 мм Ширина 1045 мм Глубина/полезная глубина 1175/820 мм Дверь листовая сталь с вентиляционными отверстиями Цвет светло-серый, RAL 7035 Максимально допустимая распределенная нагрузка 800 кг Мощность нагревателя 800 Вт Мощность кондиционера 1000 Вт Питание 220 В Вес изделия 240 кг Толщина стали до 2 мм -
Технический паспорт Размер: 15.16 МбСертификат соответствия Размер: 2.728 Мб
