Телекоммуникационный шкаф ЦМО ШТВ-2-36.10.9-К3А3-ТК
Код товара: 61999
- Высота 36 U
- Теплоизоляция
- Климат-контроль
- Полезная глубина 820 мм
- Нагрузка 800 кг
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

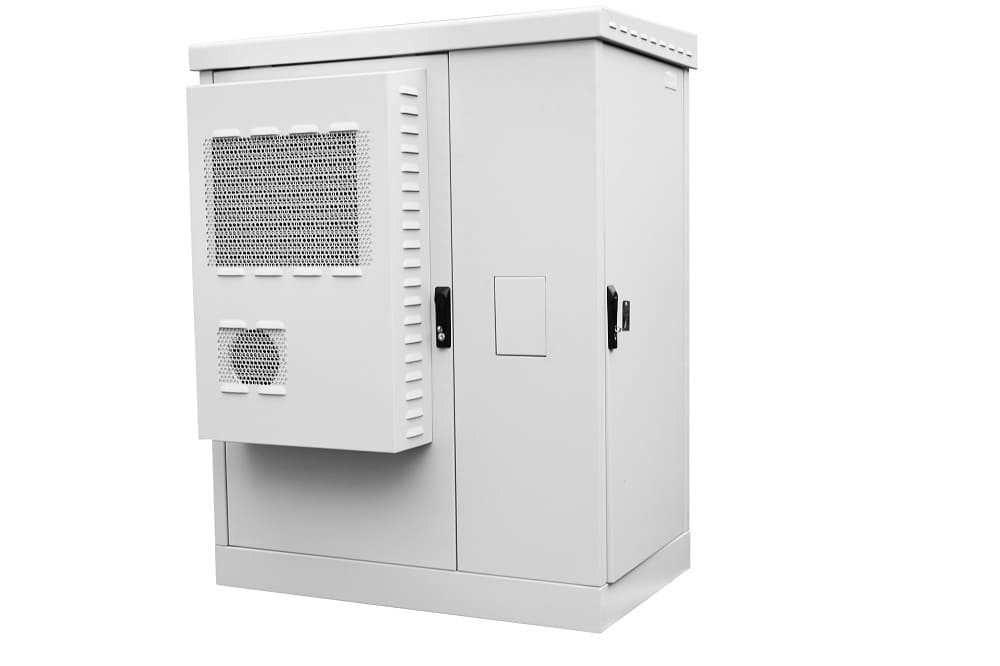

Напольный телекоммуникационный шкаф ЦМО ШТВ-2-36.10.9-К3А3-ТК представляет собой решение для круглогодичной уличной эксплуатации. Обеспечивает оборудованию защиту от погодных условий и механических воздействий. Состоит из двух секций — телекоммуникационной и электротехнической. Выполнен в типоразмере 19" по ГОСТ 28601-90 (МЭК 297), УХЛ1 по ГОСТ 15150, IP54, классу I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96. Рабочие температуры — –50 °C… +45 °C. Допустимая влажность — 80 % при 20 °C.
Климат-контроль

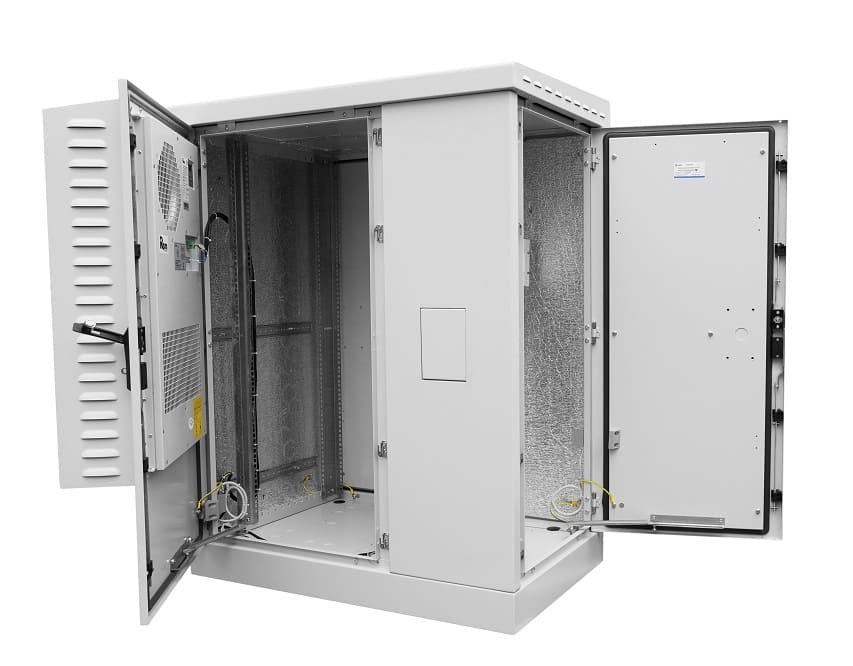

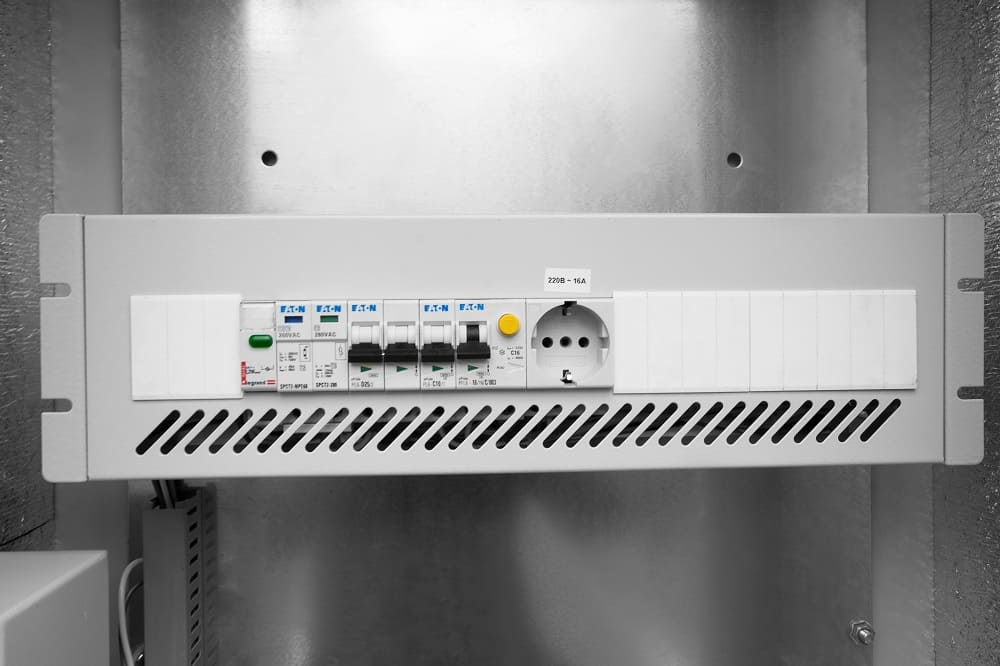

Секции разделены перфорированной панелью из оцинкованной листовой стали толщиной 2.5 мм. В специальном отсеке на фронтальной двери размещены кондиционер мощностью 2000 Вт и обогреватель мощностью 1000 Вт. В крышу вмонтированы выпускные вентиляционные фильтры, при необходимости заменяемые на внешние вентиляторы (в комплект не входят). В электротехнической секции находится оборудование вводно-распределительного узла (ВРУ): автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (клеммы 6 мм и 4 мм), модульная розетка. Внутренние условия контролируют датчик влажности (гигростат — регулирует уровень влажности, управляя обогревателем), датчик положения двери и температурный датчик. Наработка обогревателя на отказ составляет 5 лет, климат-системы — 5.5 лет. Фильтры рекомендуется менять по мере загрязнения, но раз в два года — обязательно.
В отсеке на фронтальной двери предусмотрены вентиляционные отверстия, прикрытые козырьками (жабры) для свободной циркуляции воздуха без попадания во внутреннее пространство инородных предметов и воды.
Характеристики, комплектация
Основные параметры:
- Высота — 36 U.
- Ширина — 1045 мм.
- Глубина — 1180 мм.
- Полезная глубина — 820 мм.
- Сварная конструкция.
- Система заземления (при необходимости дополнительного внешнего заземления его подключают к установленной шине).

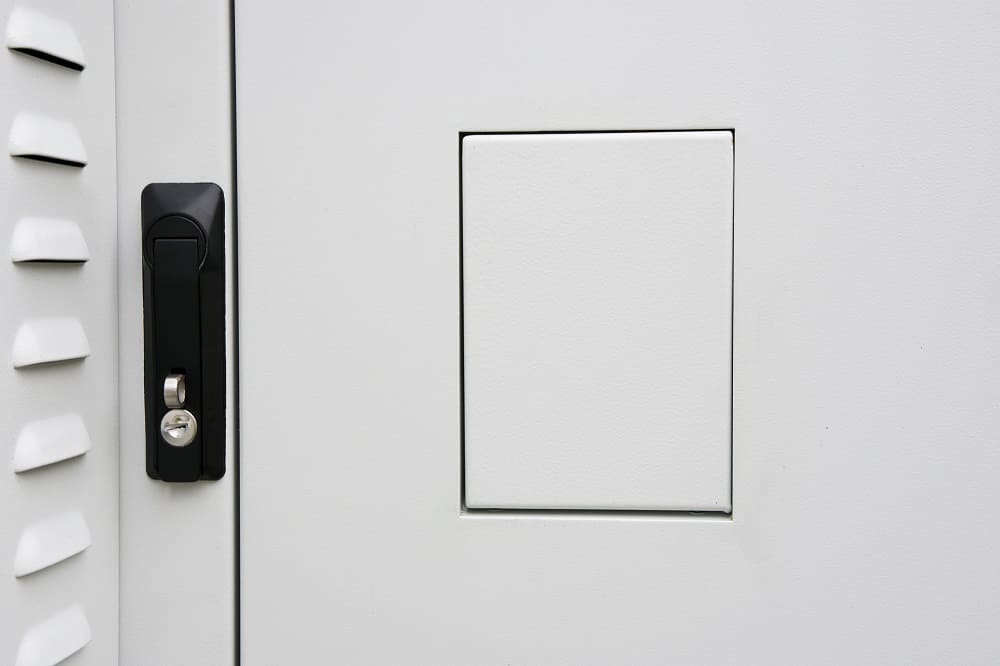

- Дверные замки с удобной ручкой (можно заменить на не входящие в комплект антивандальные).
- Съемный цоколь высотой 100 мм (можно заменить на 300-миллиметровый).
- Универсальная навеска дверей.
- Пенорезиновый уплотнитель по контуру каждой двери.
- Две пары вертикальных направляющих с юнитовой маркировкой.
- Светодиодный светильник (магнитное крепление), срабатывающий по сигналу датчика двери.

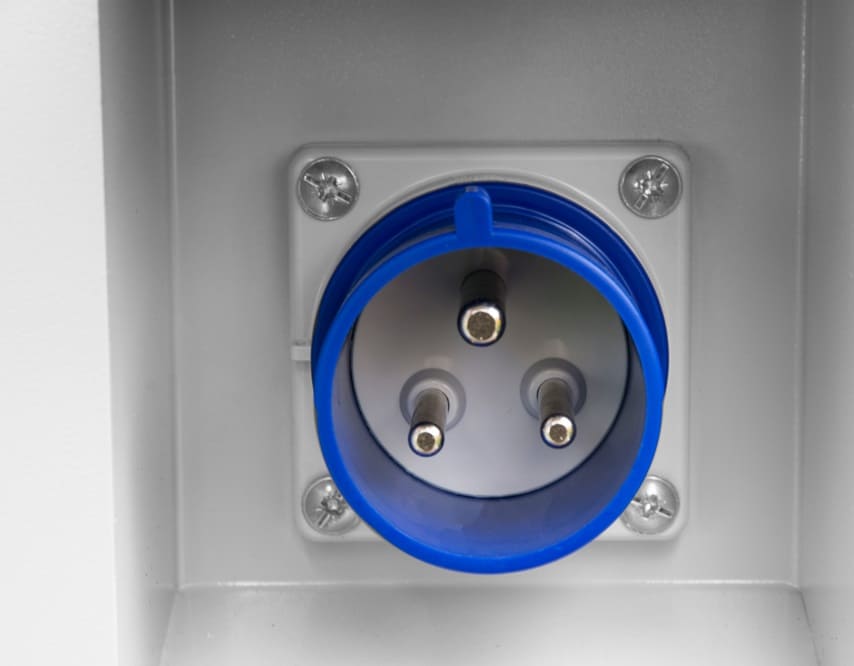

- Внешняя розетка 32 А типа DEKraft серии ВЩ-102 для подключения независимого источника питания, например дизельного генератора.
- Несущая способность при распределенной статической нагрузке — 800 кг.
В основании и межсекционной стенке предусмотрены заглушенные отверстия для ввода кабелей. Конструктивно заглушки универсальны — можно выломать нужное количество отверстий подходящего размера. В комплект включены два кабельных ввода с гайкой М32 (MG32A-25G), 10 резиновых заглушек. Шкаф изготовлен из оцинкованной стали толщиной до 2 мм. Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета. Размер — 1045×1180×1840 мм, вес — 307 кг. Питание — 230 Вт 50 гц. Шкаф ставят на ровную горизонтальную поверхность, крепят (цоколь) анкерными болтами.
-
ЦМО ШТВ-2-36.10.9-К3А3-ТК Высота в юнитах 36 U Высота 1840 мм Ширина 1045 мм Глубина/полезная глубина 1180/820 мм Дверь листовая сталь с вентиляционными отверстиями Цвет светло-серый, RAL 7035 Максимально допустимая распределенная нагрузка 800 кг Мощность нагревателя 1000 Вт Мощность кондиционера 2000 Вт Питание 220 В Вес изделия 307 кг Толщина стали до 2 мм -
Технический паспорт Размер: 15.16 МбСертификат соответствия Размер: 2.728 Мб
