Телекоммуникационный шкаф ЦМО ШТВ-Н-18.6.5-КААА-ТК
Код товара: 61941
- Высота 18 U
- Нагрузка 150 кг
- Теплоизоляция
- Климат-контроль
- Система заземления
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

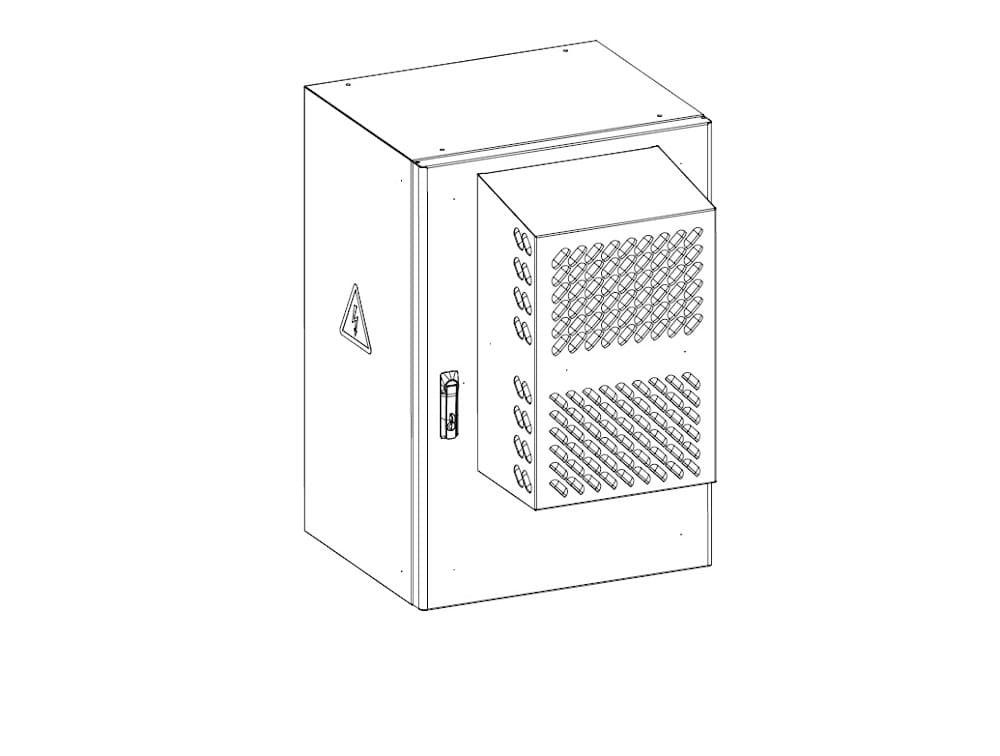

Уличный телекоммуникационный шкаф ЦМО ШТВ-Н-18.6.5-КААА-ТК представляет собой сварную конструкцию с двумя дверьми универсальной навески. Выполнен в климатическом исполнении УХЛ1 по ГОСТ 15150 с диапазоном рабочих температур –50 °C… +45 °C, допустимой влажностью 80 % при 20 °C, типоразмере 19" по ГОСТ 28601-90 (МЭК 297). Уровень защиты от влаги и пыли — IP54, поражения электрическим током — класс I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96, механических воздействий — М1 по ГОСТ 17516.1.
Всепогодное исполнение
Для защиты от погодных условий ШТВ-Н-18.6.5-КААА-ТК оборудован автоматической системой климат-контроля. Составляющие:
- Обогреватель мощностью 600 Вт.
- Кондиционер (вмонтирован в специальный отсек на двери).
- Датчик температуры.
- Датчик положения двери.
- Гигростат, измеряющий и регулирующий уровень влажности путем управления обогревателем.
- Термостат, контролирующий температурный режим и включающий кондиционер.
- ВРУ: автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (клеммы 6 мм и 4 мм), модульная розетка.

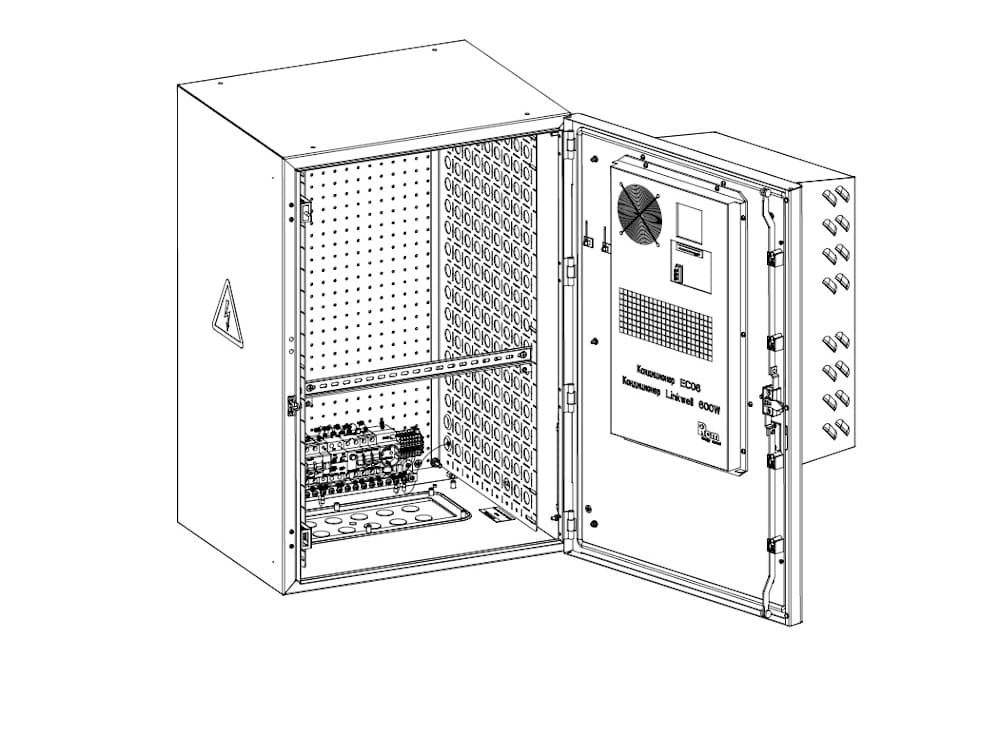

В двери в отсеке с кондиционером вырезаны вентиляционные отверстия «жабры» для свободной циркуляции воздуха без прямого доступа во внутреннее пространство. Контуры дверей уплотнены пенорезиновым материалом. Светодиодный светильник с креплением на магните срабатывает от датчика двери.
Электрооборудование и датчики размещены на двух DIN-рейках, установленных на задней оцинкованной панели: гигростат и терморегулятор — на верхней, аппараты ВРУ — на нижней. По внутренним поверхностям проложен фольгированный термоизоляционной материал на клеевой основе. Наработка на отказ в условиях непрерывной эксплуатации обогревателя — 5 лет, климат-системы — 5.5 лет.
Основное
Основные параметры:
- Высота — 18 U.
- Ширина — 620 мм.
- Глубина — 790 мм.
- Сварная конструкция.
- Система заземления.
- Дверной замок с удобной ручкой.
- Универсальная навеска двери.
- Дверной доводчик.
- Две монтажные юнитовые панели и задняя панель.
- Несущая способность при распределенной статической нагрузке — 150 кг.
- Несущая способность при распределенной статической нагрузке — 150 кг.
- Заглушенное отверстие для ввода кабелей. Конструкция заглушки такова, что можно выломать нужное количество отверстий необходимого размера. Один кабельный ввод для подключения питания — в комплекте.
Шкаф изготовлен из оцинкованной стали толщиной до 2 мм. Монтаж — навесной, на входящие в комплект четыре уголка. Крепление — анкерные болты. Предусмотрен монтаж на столб — с кронштейном KKC-ШТВ-600 или ККС-ШТВ-600У (в комплект не входят), ровную горизонтальную поверхность — с цоколем ОС-ШТВ-Н (в комплект не входит). Листовые детали покрыты предварительно фосфатированной полимерной порошковой краской светло-серого (RAL 7035) цвета. Габариты шкафа — 620×790×900 мм, вес — 90 кг.
-
ЦМО ШТВ-Н-18.6.5-КААА-ТК Высота в юнитах 18 U Высота 900 мм Ширина 620 мм Глубина 790 Дверь листовая сталь с вентиляционными отверстиями Цвет светло-серый, RAL 7035 Максимально допустимая распределенная нагрузка 150 кг Мощность нагревателя 800 Вт Мощность кондиционера 600 Вт Питание 230 В Вес изделия 90 кг Толщина стали до 2 мм -
Технический паспорт Размер: 14.81 МбСертификат соответствия Размер: 0.594 Мб
