ИБП «Бастион» Skat-UPS 30-3/3
Код товара: 54677
- Трехфазный, online
- Активная мощность 27 000 Вт
- 16 ~ 20 внешних АКБ (12 В, от 40 А·ч)
- RS-232, два RS-485, USB, сухой контакт
- Защита от перегрузки, глубокой разрядки
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Трехфазный ИБП «Бастион» Skat-UPS 30-3/3 выполнен по технологии двойного преобразования: выпрямитель трансформирует переменный ток в постоянный, инвертор — постоянный в переменный. Сигнал на выходе представляет собой чистую синусоиду. Полная мощность — 30 кВА, активная — 27 кВт.
Режимы работы ИБП:
- Основной — питание от сети или генератора (208 В ~ 478 В).
- Резервный — питание от АКБ.
- Eco — энергосберегающий режим, на линейно-активной топологии подачи питания.
- Байпас — питание через обходную цепь.
- Сервисный байпас — режим ТО и ремонта: питание устройств без защиты от скачков входного напряжения.
Переход от сетевого к резервному режиму и обратно — мгновенный. Для увеличения подаваемой мощности и большей надежности предусмотрена параллельная работа от двух до четырех ИБП.
Функциональность:
- Выбор номинала входного и выходного напряжения — 380 В, 400 В или 415 В.
- Точность поддержания выходного напряжения при изменении нагрузки в от 0 % до 100 % — до ±1 %.
- Удаленное аварийное отключение питания (EPO).
- Холодный пуск — включение ИБП на заряде АКБ.
- Защита от перегрузок в основном режиме при нагрузке 110 % — переход на байпас через 1 ч., 110 % ~ 125 % — 10 мин., 125 % ~ 150 % — 1 мин., более 150 % — немедленно; в резервном при 110 % — отключение выходного напряжения через 10 мин., 110 % ~ 125 % — 1 мин., 125 % ~ 150 % — 5 с., более 150 % — немедленно.
- Защита АКБ от глубокой разрядки — отключение напряжения на выходе при критически низком заряде АКБ.
- Подавление всплесков высоковольтных и высокочастотных помех.
- Защита от короткого замыкания (пиковый ток — 164 А).
- Автоматическое самотестирование.
Источник резервное питания — внешнее АКБ, состоящее из герметичных свинцово-кислотных батарей 12 В емкостью 40 ~ 250 А·ч (в комплект не входят). Предусмотрен выбор количества аккумуляторов — 16 шт. (96 В), 18 шт. (108 В) или 20 шт. (120 В), горячая замена батарей.

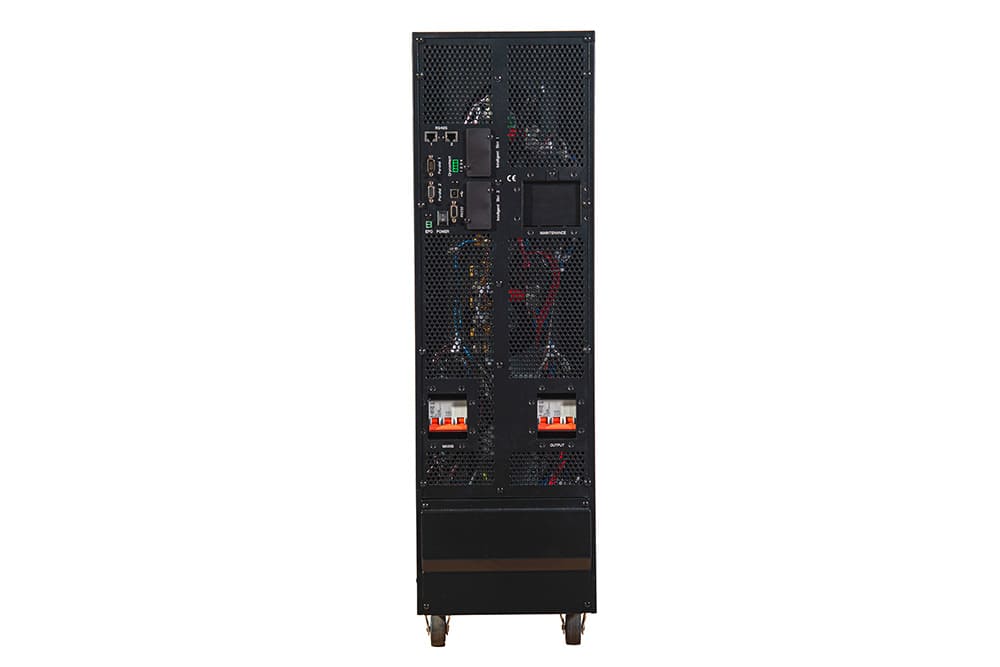

Skat-UPS 30-3/3 оборудован LCD-дисплеем, кнопками управления, светодиодными индикаторами, звуковой сигнализацией, входным и выходным автоматическими выключателями, интеллектуальным зарядным устройством с 3-уровневым режимом заряда, выключателем сервисного байпаса, двумя вентиляторами охлаждения. Интерфейсы представлены блоком 3-фазных винтовых клемм для кабелей входа, выхода и АКБ, двумя RS-485, RS-232, USB, сухими контактами, двумя слотами коммутации для параллельной работы ИБП, двумя портами для платы релейного интерфейса и SNMP-модуля, контактами для устройства EPO.

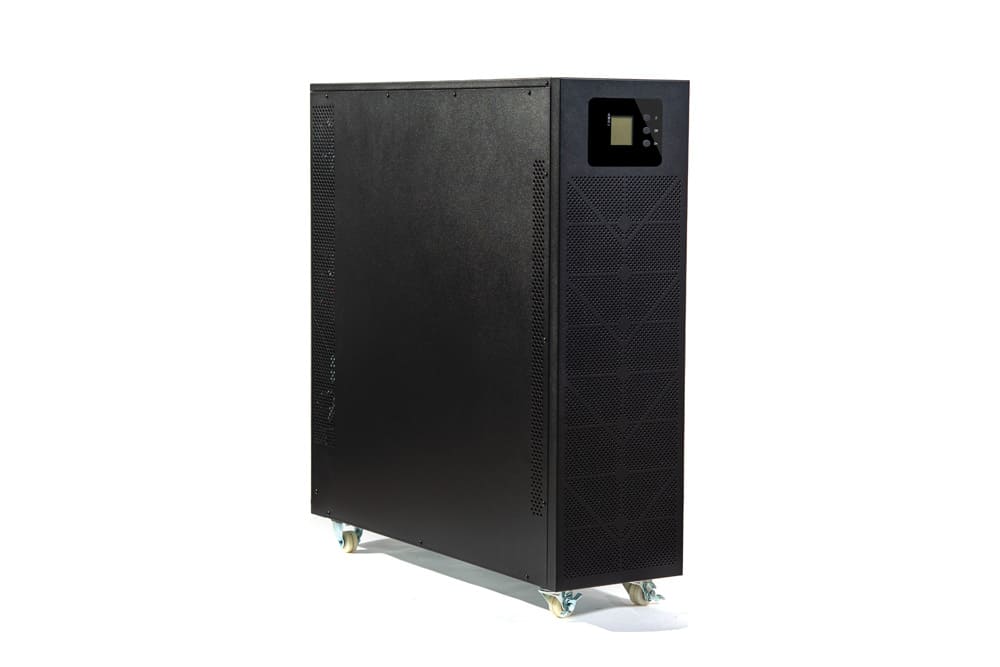

Исполнение корпуса — Tower, для напольной установки. Защита от влаги и пыли — IP20. Рабочие температуры — 0 ºС… +40 ºС. Размер — 250×828×868 мм. Вес — 56 кг.
Комплектация:
- Кабель USB.
- Пыльники АКБ — 40 шт.
- Наконечник кабельный (кольцо) — 14 шт.
- Разъем для подключения контакта EPO.
- CD-диск с ПО.
- Руководство по эксплуатации.
-
«Бастион» Skat-UPS 30-3/3 Схемотехника online Входные параметры Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля) Uном заводская установка: 380 В
настраивается пользователем: 380 В, 400 В, 415 ВДиапазон входного напряжения без перехода на питание от АКБ при 100 % нагрузки 208 В ~ 478 В Номинальная частота входного напряжения (Fном) 50 Гц Диапазон частоты входного напряжения без перехода на питание от АКБ при 100 % нагрузке 45… 55 Гц Диапазон входного напряжения, в котором изделие может работать в режиме Eco, без отключения нагрузки заводская установка: –45 %, +25 % от Uном (380 В)
настраивается пользователем: +10 %, +15%, +20 %, –20 %, –30 % от Uном (380 В)Диапазон входного напряжения, в котором изделие может работать в режиме байпас, без отключения нагрузки заводская установка: –45 %, +25 % от Uном (380 В)
настраивается пользователем: +10 %, +15%, +20 %, –20 %, –30 % от Uном (380 В)Диапазон входной частоты, в котором изделие может работать в режиме байпас, без отключения нагрузки ±10 % от Fном Входной коэффициент мощности не менее 0.99 Коэффициент нелинейных искажений тока на входе (THDi) при 100 % нелинейной нагрузки не более 3 % Выходные параметры Номинальная выходная полная мощность (ВА) 30 000 ВА Номинальная выходная активная мощность (Вт) 27 000 Вт Номинальное выходное трехфазное напряжение, (3 фазы, нейтраль и земля) заводская установка: 380 В
настраивается пользователем: 380 В, 400 В, 415 ВВыходной коэффициент мощности не менее 0.9 Статическая точность выходного напряжения при изменении нагрузки в пределах 0… 100 % ±1 % Отклонение частоты выходного напряжения от Fном в основном режиме (при работе от сети), настраивается пользователем ±1 %, ±2 %, ±4 %, ±5 %, ±10 % Частота выходного напряжения в резервном режиме (работа от АКБ) 50 ±0.2% Гц или 60 ±0.2 % Гц Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) 3:1 Коэффициент мощности в резерве при количестве батарей в АКБ 20 шт. — 0.9
18 шт. — 0.8
16 шт. — 0.7Коэффициент нелинейных искажений выходного напряжения (THD) линейная нагрузка – 2 %
нелинейная нагрузка – 5 %Форма выходного напряжения синусоидальная Эффективность Режим Eco не менее 97 % Основной режим не менее 90 % Аккумуляторная батарея Тип АКБ герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В Количество АКБ (настраивается пользователем) 16 шт. (96 В)
18 шт. (108 В)
20 шт. (120 В)Рекомендуемая емкость АКБ (в комплект не входит) от 40 А·ч Ток заряда АКБ не более 10 А Перегрузочная способность Перегрузочные способности в основном режиме (переключение в байпас) ≥110 % — через 60 мин.
110 % ~ 125 % через 10 мин.
125 % ~ 150 % — через 1 мин.
>150 % — немедленноПерегрузочные способности в резервном режиме (отключение выходного напряжения) ≥110 % — через 10 мин.
110 % ~ 125 % через 1 мин.
125 % ~ 150 % — через 5 с.
>150 % — немедленноПерегрузочные способности в режиме байпас — защитный автоматический выключатель 63 А Ток короткого замыкания (пик) 164 А Основные параметры Рабочие температуры 0 ºС… +40 ºC Относительная влажность воздуха при +25 °С 90 % Степень защиты оболочкой по ГОСТ 14254-2015 IP20 Размер (Ш×Г×В) 250×828×868 мм Размер упаковки (Ш×Г×В) 358×928×935 мм Масса нетто 56 кг Масса брутто 69 кг -
Руководство пользователя Размер: 2.01 МбСертификат соответствия Размер: 0.855 Мб
