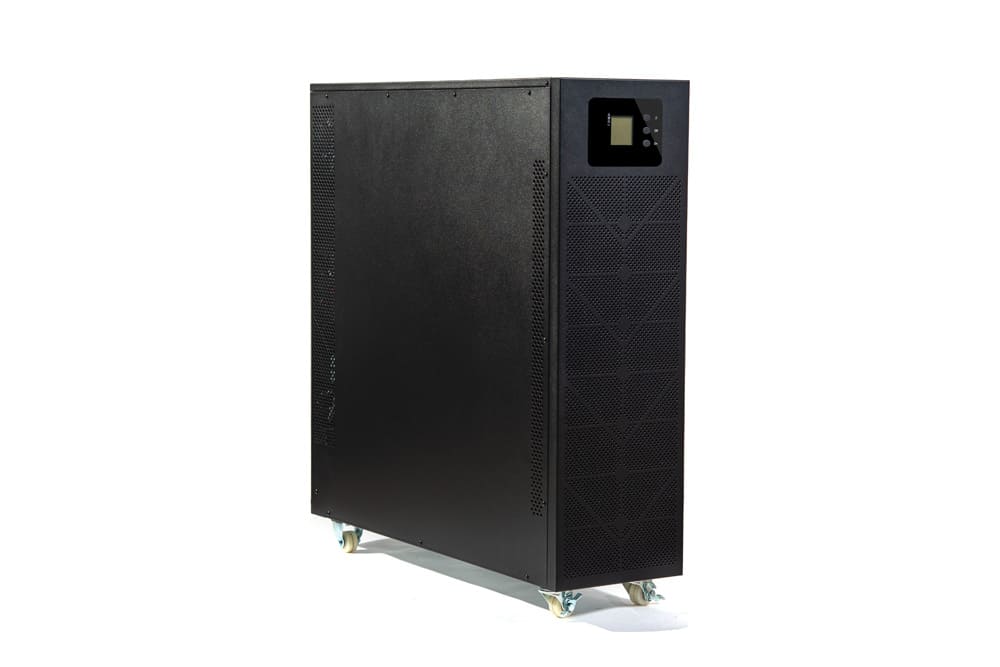

ИБП «Бастион» Skat-UPS 40-3/3
Код товара: 54678
- Трехфазный, online
- Активная мощность 36 000 Вт
- 32 ~ 40 внешних АКБ (12 В, от 40 А·ч)
- RS-232, два RS-485, USB, сухой контакт
- Защита от перегрузки, глубокой разрядки
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
3-фазный ИБП «Бастион» Skat-UPS 40-3/3 обеспечивает на выходе чистую синусоиду за счет двойной трансформация рода тока (схемотехника online): из AC в DC — выпрямителем, затем из DC в AC — инвертором. Полная мощность — 40 кВА, активная — 36 кВт.
Режимы работы:
- Основной — сетевое питание (208 В ~ 478 В).
- Резервный — питание от АКБ.
- Eco — режим экономии электроэнергии: линейно-активная схема подачи питания.
- Байпас — автоматическое шунтирование при сбое ИБП, перегрузке и перегреве: подача питания через обходную цепь.
- Сервисный байпас — ремонтный режим с подачей питания потребителям, без защиты от нестабильности электросети.
Переход к питанию от батарей из основного режима в резервный и обратно — без задержки. Предусмотрена работа параллельно подключенных ИБП (от двух до четырех) — для наращивания номинальной мощности и повышения надежности системы.
Функциональность:
- Настройка напряжения на входе и выходе — 380 В, 400 В или 415 В.
- Поддержание напряжения на выходе — до ±1 % при изменении нагрузки в от 0 % до 100 %.
- Холодный пуск — включение ИБП на заряде АКБ.
- Защита от перегрузок: переход на байпас в основном режиме при нагрузке 110 % — через 1 ч., 110 % ~ 125 % — 10 мин., 125 % ~ 150 % — 1 мин., более 150 % — немедленно; отключение выходного напряжения в резервном режиме при 110 % — через 10 мин., 110 % ~ 125 % — 1 мин., 125 % ~ 150 % — 5 с., более 150 % — немедленно.
- Подавление всплесков высоковольтных и высокочастотных помех.
- Отключение напряжения на выходе при критически низком заряде АКБ — для предотвращения глубокой разрядки.
- Удаленное экстренное отключение питания (EPO).
- Дистанционный мониторинг работы ИБП.
- Защита от короткого замыкания при пиковом токе 164 А.
- Совместимость с резервными генераторами за счет широкого диапазона рабочих частот — 45 ~ 55 Гц.
- Автоматическая самодиагностика в начале работы.
Для питания в резервном режиме нужна внешняя АКБ, состоящая из свинцово-кислотных герметичных батарей напряжением 12 В и емкостью от 40 ~ 250 А·ч (приобретаются отдельно). Предусмотрен выбор количества аккумуляторов — 32 шт. (192 В), 34 шт. (204 В), 36 шт. (216 В), 38 шт. (228 В), 40 шт. (240 В), горячая замена батарей.

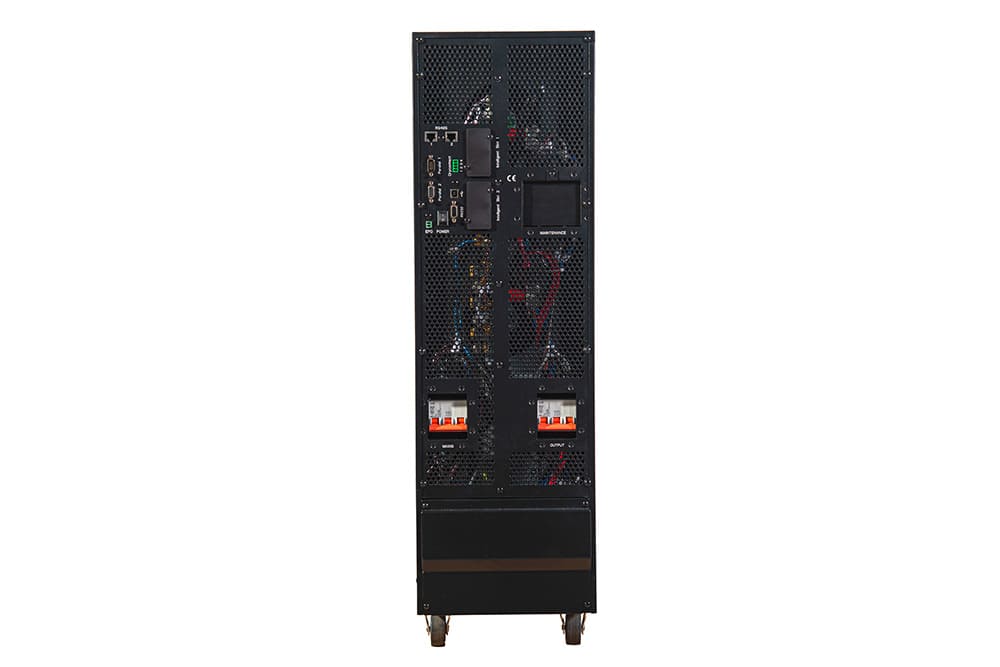

Skat-UPS 40-3/3 оснащен LCD-дисплеем, LED-индикаторами, кнопками управления, звуковой сигнализацией, интеллектуальным зарядным устройством с 3-уровневым режимом заряда, входным и выходным автоматическими выключателями, выключателем сервисного байпаса, двумя охлаждающими вентиляторами. Интерфейсы: блок винтовых клемм для кабелей подключения АКБ, трехфазных входа и выхода питания, разъем коммутационных портов (два RS-485, USB, RS-232), сухими контактами, двумя слотами для параллельной работы нескольких ИБП, контактами для устройства EPO, двумя портами для платы релейного интерфейса и SNMP-модуля.
Установка UPS — напольная. Защита от влаги и пыли отвечает стандарту IP20. Рабочие температуры — 0 ºС… +40 ºС. Габариты — 250×828×868 мм. Вес — 56 кг.
Комплектация:
- Кабель USB.
- Пыльники АКБ — 40 шт.
- Наконечник кабельный (кольцо) — 14 шт.
- Разъем для подключения контакта EPO.
- CD-диск с ПО.
- Руководство по эксплуатации.
-
«Бастион» Skat-UPS 40-3/3 Схемотехника online Входные параметры Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля) Uном заводская установка: 380 В
настраивается пользователем: 380 В, 400 В, 415 ВДиапазон входного напряжения без перехода на питание от АКБ при 100 % нагрузки 208 В ~ 478 В Номинальная частота входного напряжения (Fном) 50 Гц Диапазон частоты входного напряжения без перехода на питание от АКБ при 100 % нагрузке 45… 55 Гц Диапазон входного напряжения, в котором изделие может работать в режиме Eco, без отключения нагрузки заводская установка: –45 %, +25 % от Uном (380 В)
настраивается пользователем: +10 %, +15%, +20 %, –20 %, –30 % от Uном (380 В)Диапазон входного напряжения, в котором изделие может работать в режиме байпас, без отключения нагрузки заводская установка: –45 %, +25 % от Uном (380 В)
настраивается пользователем: +10 %, +15%, +20 %, –20 %, –30 % от Uном (380 В)Диапазон входной частоты, в котором изделие может работать в режиме байпас, без отключения нагрузки ±10 % от Fном Входной коэффициент мощности не менее 0.99 Коэффициент нелинейных искажений тока на входе (THDi) при 100 % нелинейной нагрузки не более 3 % Выходные параметры Номинальная выходная полная мощность (ВА) 40 000 ВА Номинальная выходная активная мощность (Вт) 36 000 Вт Номинальное выходное трехфазное напряжение, (3 фазы, нейтраль и земля) заводская установка: 380 В
настраивается пользователем: 380 В, 400 В, 415 ВВыходной коэффициент мощности не менее 0.9 Статическая точность выходного напряжения при изменении нагрузки в пределах 0… 100 % ±1 % Отклонение частоты выходного напряжения от Fном в основном режиме (при работе от сети), настраивается пользователем ±1 %, ±2 %, ±4 %, ±5 %, ±10 % Частота выходного напряжения в резервном режиме (работа от АКБ) 50 ±0.2% Гц или 60 ±0.2 % Гц Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) 3:1 Коэффициент мощности в резерве 0.9 Коэффициент нелинейных искажений выходного напряжения (THD) линейная нагрузка – 2 %
нелинейная нагрузка – 5 %Форма выходного напряжения синусоидальная Эффективность Режим Eco не менее 97 % Основной режим не менее 90 % Аккумуляторная батарея Тип АКБ герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В Количество АКБ (настраивается пользователем) 32 шт. (192 В)
34 шт. (204 В)
36 шт. (216 В)
38 шт. (228 В)
40 шт. (240 В)Рекомендуемая емкость АКБ (в комплект не входит) от 40 А·ч Ток заряда АКБ не более 10 А Перегрузочная способность Перегрузочные способности в основном режиме (переключение в байпас) ≥110 % — через 60 мин.
110 % ~ 125 % через 10 мин.
125 % ~ 150 % — через 1 мин.
>150 % — немедленноПерегрузочные способности в резервном режиме (отключение выходного напряжения) ≥110 % — через 10 мин.
110 % ~ 125 % через 1 мин.
125 % ~ 150 % — через 5 с.
>150 % — немедленноПерегрузочные способности в режиме байпас — защитный автоматический выключатель 80 А Ток короткого замыкания (пик) 164 А Основные параметры Рабочие температуры 0 ºС… +40 ºC Относительная влажность воздуха при +25 °С 90 % Степень защиты оболочкой по ГОСТ 14254-2015 IP20 Размер (Ш×Г×В) 250×828×868 мм Размер упаковки (Ш×Г×В) 358×928×935 мм Масса нетто 57 кг Масса брутто 70 кг -
Руководство пользователя Размер: 2.295 МбСертификат соответствия Размер: 0.855 Мб
