ИБП Ippon Smart Winner II 1500
Код товара: 47098
- На 8 потребителей
- Разъемы IEC C13
- Активная мощность 1350 Вт
- Защита и фильтрация
- 3 батареи 12 В, 9 А·ч
Подробнее
Цена в интернет-магазине
Узнать цену для партнеров / монтажных организаций
59 690 р.
В наличии на складе
Доставка по Москве 2-3 рабочих дня
Доставка по Москве 2-3 рабочих дня
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-
Линейно-интерактивный ИБП Ippon Smart Winner II 1500 на восемь устройств поддерживает на выходе сигнал в виде чистой синусоиды, выбор номинального выходного напряжения: 220 В, 230 В или 240 В. Полная мощность — 1500 ВА, активная — 1350 Вт.
Поддерживает режимы:
- Питания от сети в нормальном диапазоне напряжений — не более ±20 % от номинального значения.
- Питания от сети в расширенном диапазоне напряжений — -30 %... +20 % от номинального значения.
- Питания от батарей.
- Генератора — с частотой тока в диапазоне 40 ~ 70 Гц.
- EPO — аварийное удаленное отключение нагрузки.
- Тестирования аккумуляторов.
- Ожидания — источник подключен к электросети, но выключен; батареи подзаряжаются.
Фильтрация, защита и функции
ИБП работает от сети при напряжении в диапазоне: для выхода 220 В — 176 ~ 264 В, 230 В — 184 ~ 276 В, 240 В — 192 ~ 288 В. В зависимости от номинального напряжения AVR стабилизирует уровень напряжения на выходе в пределах: при Uвх <198 В (207 В, 216 В) повышает выходное напряжение на 14 % (1.14×Uвх), при Uвх >233 В (243 В, 254 В) — снижает на 12 % (0.88×Uвх).
Прочие функции:
- Автоматическое определение частоты сетевого тока.
- Защита от перегрузки в режиме питания от сети: при возрастании нагрузки >110 % от допустимой — отключение через 3 мин., >150 % — через 200 мс.
- Защита от перегрузки в режиме питания от батарей: при нагрузке >110 % — отключение через 30 с., >120 % — через 100 мс.
- Защита от короткого замыкания — ограничение тока и отключение выхода через прошивку.
- Защита от глубокого разряда батареи (отключаемая функция): через 5 мин. после детекции нагрузки ниже 5 % от номинала ИБП отключится.
- Защита от высоковольтных выбросов — рассеивание 405 Дж.
- «Горячая» замена батарей — при включенном UPS, подающем питание потребителям.
- Smart Battery — подключение через USB-порт и USB-кабель к ОС компьютера: контроль, аварийное отключение ПК.
- «Холодный старт» — пуск источника с подачей питания на подключенное оборудование в отсутствие сетевого питания, только на заряде батарей.
- Автоматическая перезагрузка.
- Автоматическое последовательное самотестирование.
Автономность
Источники резервного питания — три свинцово-кислотные герметичные батареи емкостью 9 А·ч. Время переключения в режим питания от АКБ: стандартное — 2 ~ 6 мс., максимальное — 10 мс., с режима генератора — 13 мс.
Длительность автономной работы:
- ПК с 17" монитором — 107 мин.
- 30 % нагрузка — 20 мин.
- 50 % нагрузка — 10 мин.
- 70 % нагрузка — 5 мин.
- 100 % нагрузка — 3 мин.
Длительность зарядки батарей от 0 % до 90 % емкости — 8 ч. Для большей автономности к ИБП подключают до четырех дополнительных батарейных модулей EBM Smart Winner 1500 или EBM Smart Winner II 1500 (шесть батарей 12 В, 7 А·ч, отдельный заказ).
Основные параметры

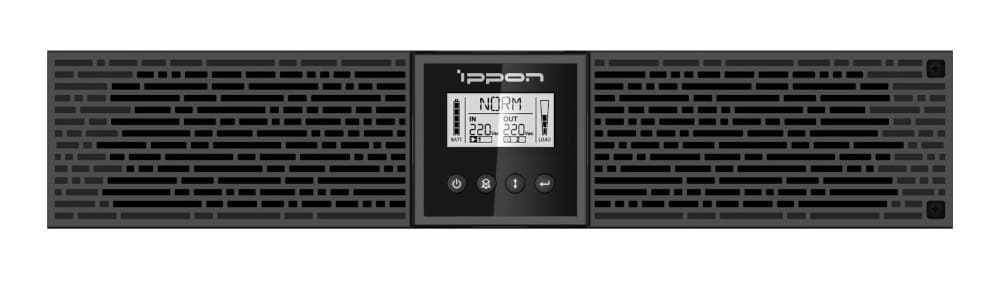

Smart Winner II 1500 поддерживает протокол SNMP для дистанционного управления и web-мониторинга параметров ИБП, оборудован слотом для SNMP-карты (в комплект не входит). Для отображения данных о параметрах тока на входе и выходе, статусе UPS, уровне заряда батарей, коротком замыкании, подключенной нагрузке, неисправности и т.д. оснащен графическим ЖК-дисплеем с 2-цветной подсветкой, для настройки и управления — четырьмя функциональными кнопками, для звукового информирования об отклонении параметров сети, низком заряде и полном разряде батарей, перегрузке, неисправности etc — аудиосигналами (отключаемая функция).

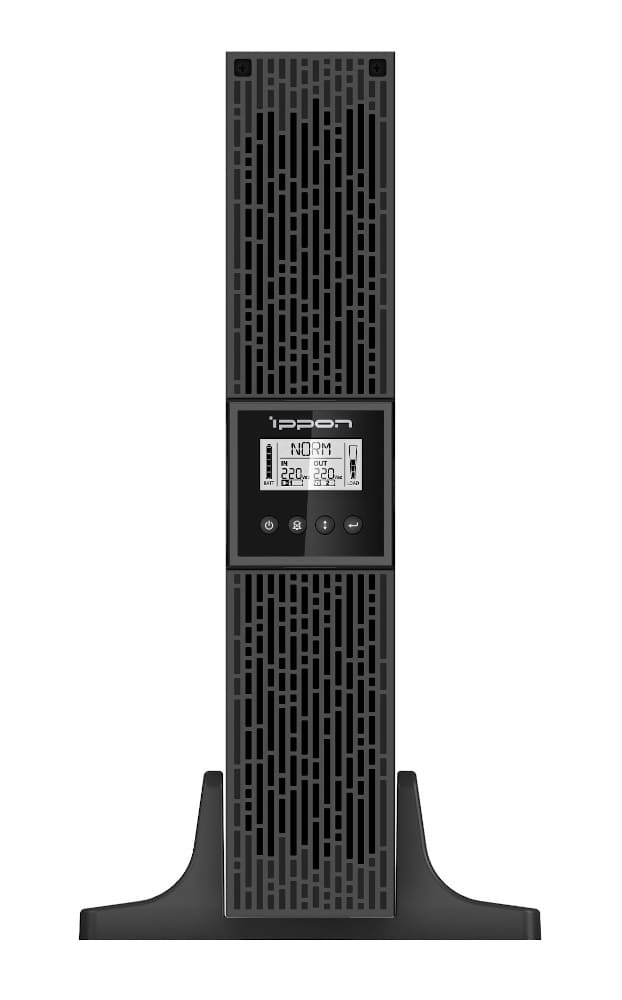

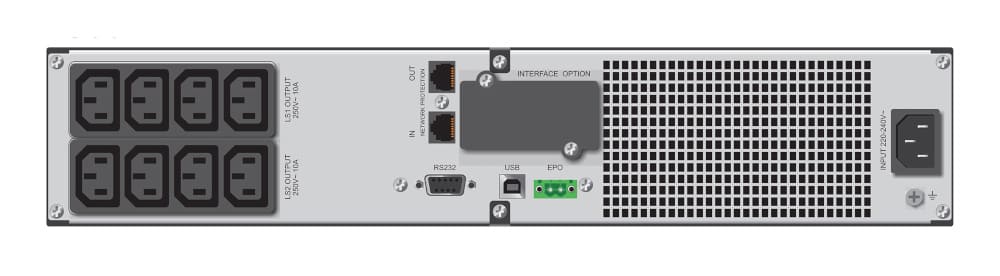

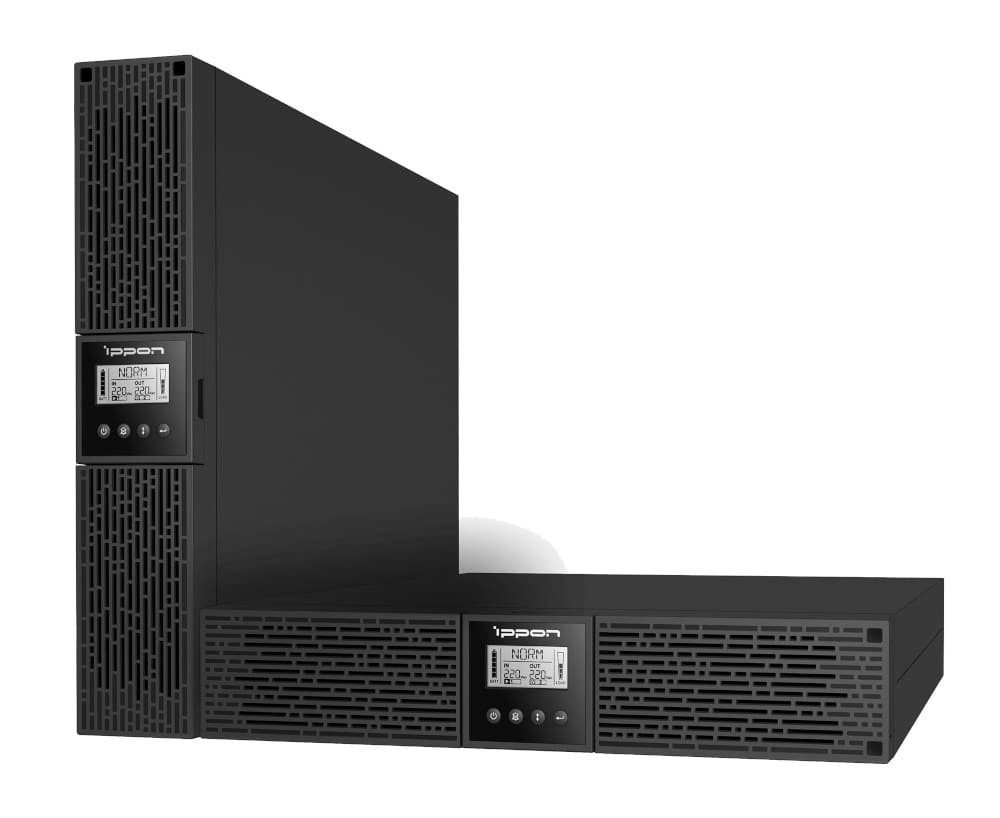

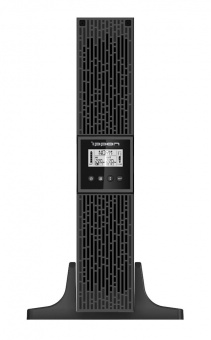

Внешние интерфейсы: RS-232/сухие контакты и USB — для связи с ПК, RJ-45/RJ-11 — для защиты модемной и компьютерной сети. Охлаждение — вентиляторное. Рабочие температуры — 0 ºС… +40 ºС. Два типа установки: горизонтальный — в 19'' стойку (два посадочных места — 2U), вертикальный — в подставки. Габариты — 438×86.5×436 мм, вес — 17.8 кг.
Стандартная комплектация:
- ИБП Smart Winner II 1500.
- Шнур для подключения к электросети.
- Шнур для подключения нагрузки — 2 шт.
- USB-кабель.
- Подставки для вертикальной установки — 2 шт.
- Монтажные планки с крепежом для установки в стойку — 2 шт.
- Руководство пользователя.
- Гарантийный талон.
-
Ippon Smart Winner II 1500 Базовые данные Тип line-interactive Мощность (ВА) 1500 ВА Мощность (Вт) 1350 Вт Выход Номинальное напряжение 220 В, 230 В, 240 В Стабильность напряжения ±5 % Номинальная частота 50 или 60 Гц Стабильность частоты ±0.1 Гц Форма напряжения синусоидальный сигнал Время переключения обычно 2 ~ 6 мс
максимально 10 мс.
максимально в режиме генератора 13 мс.Крест-фактор ≥ 3:1 выходное напряжение батареи Линейная нагрузка КНИ (режим батареи) коэффициент нелинейных искажений 10 % до сигнала низкого заряда батареи
не превышает 20 % коэффициента нелинейных искажений
отключение из-за низкого уровня заряда батареи 1K HV E-modelРазъемы с питанием от батареи IEC C13 – 8 шт. Вход Номинальное напряжение 220 В, 230 В, 240 В Диапазон напряжения для выхода 220 В: 176 – 264 Vac
для выхода 230 В: 184 – 276 Vac
для выхода 240 В: 192 – 288 VacДиапазон частоты 50 Гц (±5 Гц) или 60 Гц (±5 Гц) Разъем питания IEC320-C14 Батареи Тип необслуживаемые герметичные свинцово-кислотные Установленные 12 В/9 А·ч × 3 шт. Время автономной работы ПК с 17" монитором 107 мин. Время автономной работы при 30 % нагрузке 20 мин. Время автономной работы при 50 % нагрузке 10 мин. Время автономной работы при 70 % нагрузке 5 мин. Время автономной работы при 100 % нагрузке 3 мин. Время заряда из состояния полного разряда 8 часов до 90 % заряда Защита и фильтрация От короткого замыкания активное ограничение тока и отключение выхода с помощью прошивки От перегрузки в линейном режиме при нагрузке >110 % – выключится по истечении 3 мин.; при >150 % – выключится по истечении 200 мс. От перегрузки в режиме работы от батареи при нагрузке >110 % – выключится по истечении 30 с.; при >120 % – выключится по истечении 100 мс. От глубокого разряда батареи при нагрузке менее 5% автоматически выключится через 5 мин – функция активируется/деактивируется пользователем Компьютерной сети или телефонной линии порт RJ-45/RJ-11 Автоматический Регулятор Напряжения (AVR) при Uвх > 233/243/254 В, Uвых=0.88 x Uвх
при Uвх < 198/207/216 В, Uвых=1.14 x UвхОт высоковольтных выбросов 405 Дж КПД В линейном режиме > 97 % В режиме AVR > 92 % Средства связи, управления и администрирования USB зарядка для мобильных устройств не предусмотрена Связь с ПК USB/RS-232 Поддерживаемые ОС Windows, Linux, IBM Aix, Sun Solaris, Compaq True6, UnixWare, FreeBSD, HP-UX and MAC (above 10.8) Аварийное отключение питания (EPO) да Сухие контакты (Dry Contact) да Физические характеристики и свойства Размер (Ш×В×Г) 438×86.5×436 мм Масса нетто 17.8 кг Масса брутто 19.7 кг Охлаждение принудительное Уровень создаваемого шума <45 дБ Тепловыделение при питании от сети 109.2 BTU/час Тепловыделение при питании от батареи 624.6 BTU/час Степень защиты оболочки IP20 Условия эксплуатации Диапазон температуры 0 ºС… +40 ºC Диапазон относительной влажности 0 – 95 % (без конденсации) Диапазон высоты над уровнем моря 0 – 3000 м Условия хранения Диапазон температуры -15 ºС… +50 ºC Диапазон относительной влажности 0 – 95 % (без конденсации) Диапазон высоты над уровнем моря 0 – 15000 м Соответствие стандартам Требования безопасности низковольтного оборудования ЕврАзЭС ТР ТС 004/2011 Электромагнитная совместимость ЕврАзЭС ТР ТС 020/2011 -
Руководство пользователя Размер: 46.932 МбСертификат соответствия Размер: 0.937 Мб
