Устройство грозозащиты Osnovo SP-H
- 1-канальное
- HD-CVI, HD-TVI, AHD
- Время отклика до 1 нс.
- Монтаж на DIN-рейку
- –40 ºС... +85 ºC
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 15000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Балашихе
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

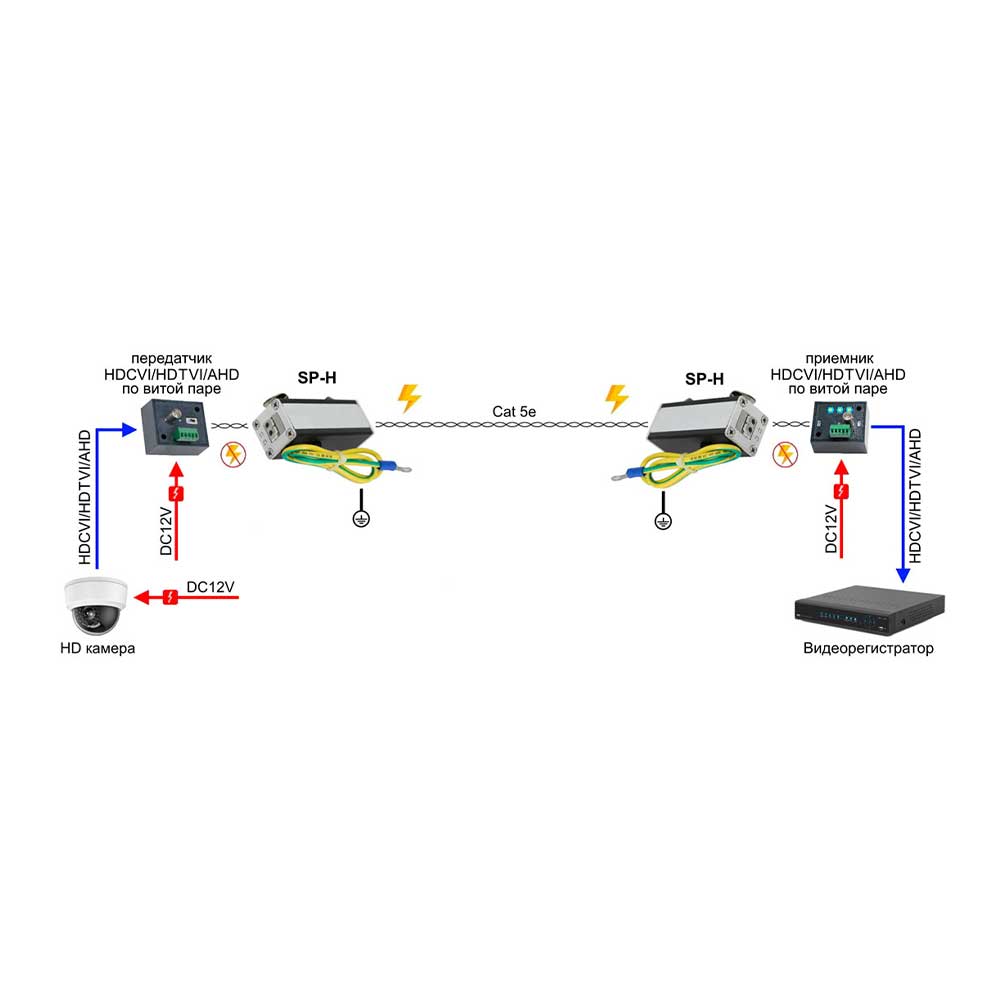

Устройство грозозащиты Osnovo SP-H рассчитано на работу в цепях передачи видеосигнала стандартов HD-CVI, HD-TVI, AHD.
Характеристики:
- Количество каналов — 1.
- Номинальное напряжение — 5 В.
- Время отклика — менее 1 нс.
- Максимальное длительное рабочее напряжение — 6 В.
- Номинальный разрядный ток линия — линия и линия — земля — 5 кА.
- Суммарный разрядный ток линия — линия и линия — земля — 10 кА.
- Полоса пропускания — 80 МГц.
- Двухступенчатая защита.

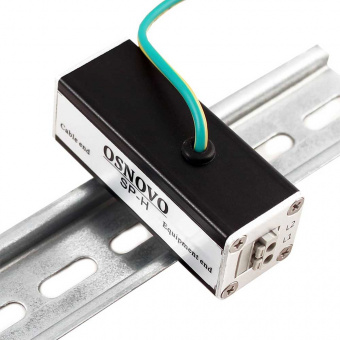

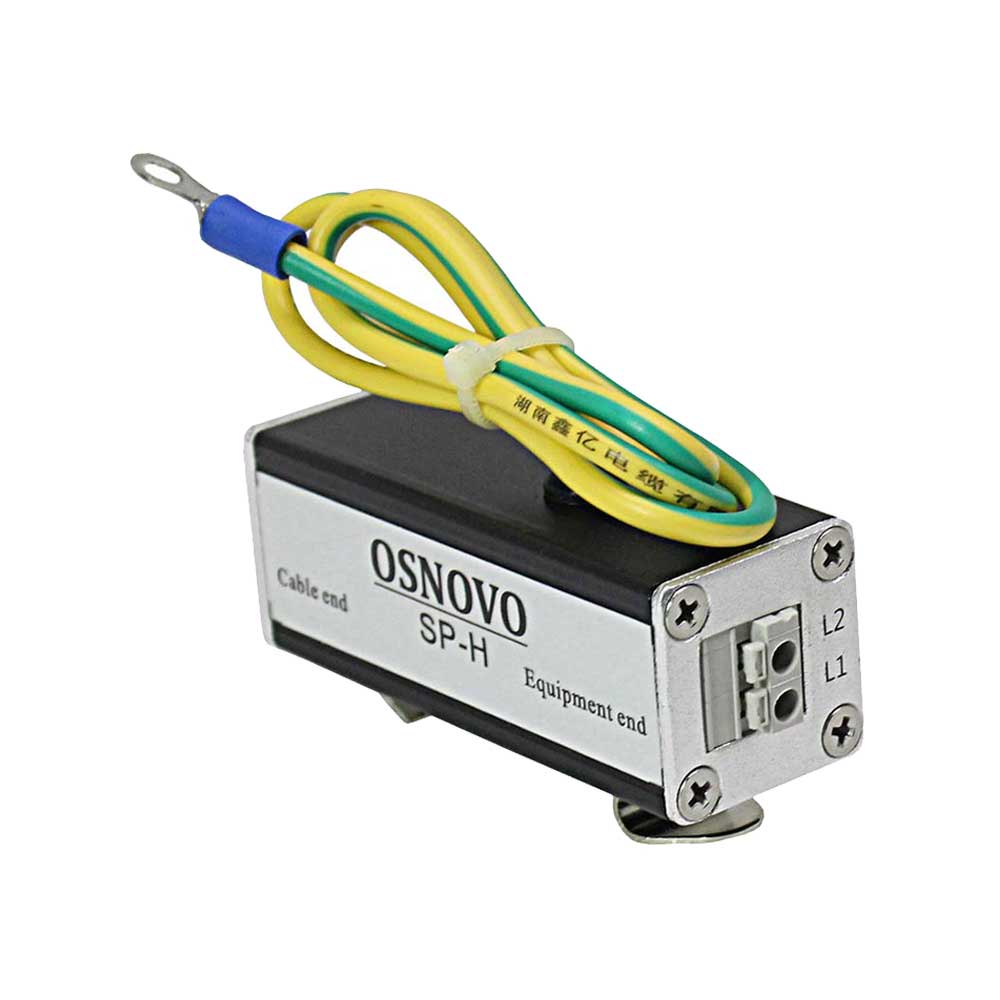

Тип подключения SP-H — под витую пару: две клеммных колодки (2pin) на вход и выход. Предусмотрен кабель заземления. Рабочие температуры — –40 ºС... +85 ºC. Установка — на DIN-рейку. Размер — 68×25×40 мм.
-
Osnovo SP-H Назначение устройство грозозащиты цепей видео Количество каналов 1 Полоса пропускания 80 МГц Подключения под витую пару
вход/выход – клеммы 2pin/клеммы 2pinНоминальное напряжение (Uo) 5 В Максимальное длительное рабочее напряжение (Uc) 6 В Номинальный ток нагрузки (IL) 0.5 А Суммарный разрядный ток линия-линия (Itotal) 10 кА Номинальный ток разряда линия-линия (In) 5 кА Суммарный разрядный ток линия-земля (Itotal) 10 кА Номинальный ток разряда линия-земля (In) 10 кА Уровень напряжения защиты линия-линия (Up) <5 В Уровень напряжения защиты линия-земля (Up) <20 В Уровень напряжения защиты 1kV/usС3 линия-линия (Up) <20 В Уровень напряжения защиты 1kV/usС3 линия-земля (Up) <20 В Время срабатывания <1 нс. Вносимые потери <1 дБ Размер 68×25×40 мм Рабочие температуры –40 ºС... +85 ºC Дополнительно монтаж на DIN-рейку -
Руководство пользователя Размер: 0.61 МбСертификат соответствия Размер: 1.255 МбДля скачивания файла заполните, пожалуйста, форму:
