Автоматика Nice SPIN22BDKCE для секционных ворот
- Привод SN6021 до 650 Н
- Приемник OXIBD
- Пульт ДУ ON3EBD
- Направляющая рейка SNA6
Подробнее
Доставка интернет-магазина
Бесплатная доставка по Москве внутри МКАД от 50 000 руб.
Бесплатный самовывоз со складов у м. Бауманская и в Мытищах
Подробнее о доставке
Отправить товар на email
Письмо отправлено
- Описание
- Характеристики
- Скачать
-

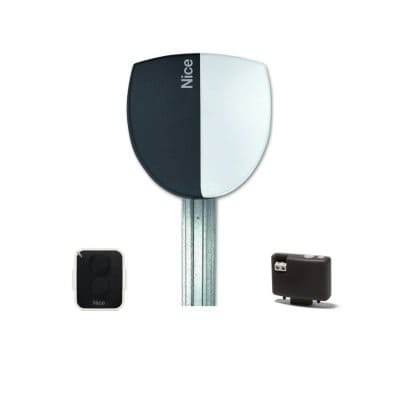

Комплект Nice SPIN22BDKCE для автоматизации секционных гаражных ворот площадью до 10.5 м², высотой до 3.43 м состоит из мотор-редуктора SN6021, приводной направляющей рейки SNA6, приемника OXIBD и пульта ДУ ON3EBD.
SN6021
Электромеханический привод оснащен встроенным блоком управления, поддерживает технологию BlueBus с подключением дополнительных устройств двумя проводами, штекером SM для радиоприемника.
Характеристики:
- Частичное открывание на высоту 15–100 см.
- Линейная скорость — 0.08 м/мин.
- Электронная настройка ускорения и замедления створки.
- Амперометрическая система детекции препятствий с реверсом створки.
- Максимальное усилие для перемещения ворот — 650 Н (1 кг = 9.81 Н).
- Максимальное количество циклов в час при высоте ворот 2 ~ 3.5 м — 20 ~ 10, последовательных циклов — 10 ~ 4, рекомендуемая нагрузка — до 50 циклов в сутки.
- Количество циклов от номинала при усилии 400 ~ 500 Н — 25 %, 250 ~ 400 Н — 70 %, до 250 Н — 100 %.
- Режим самообучения с запоминанием крайних положений створки.
- Защита от пыли и влаги — IP40.
- Рабочие температуры — –20 ºС… +50 ºС.
- Питание — 24 В DC.
- Мощность в режиме ожидания — 4.2 Вт.
- Размер — 311×327×105 мм.
- Вес — 3.6 кг.
SNA6
Самоблокирующаяся направляющая рейка с зубчатым ремнем состоит из двух профилей длиной 3 м и 1 м, что дает два варианта исполнения: 3 м при высоте ворот до 2.5 м, 4 метра — выше 2.5 м. Выполнена из стали. Толщина — 35 мм.
OXIBD
Четырехканальный ресивер с частотой 433.92 МГц, памятью на 1024 односторонних и 750 двусторонних передатчиков поддерживает радиопротокол Nice с ячеистой технологией (расширение дальности связи до 500 м), двустороннюю систему кодирования BD, отправку подтверждения полученной команды, данных о статусе ворот (открыты, закрыты etc). Оснащен антенной и LED-индикатором, получает питание (5 В DC) от блока управления привода. Чувствительность — –108 дБм. Защита от пыли и влаги — IP20, рабочая температура — –20 ºС… +55 ºС. Размер — 49.5×41.9×18 мм, вес — 22 г.
ON3EBD
Трехканальный двухсторонний пульт ДУ с частотой 433.92 МГц и динамически изменяемым кодом поддерживает запросы о состоянии автоматики (информационная кнопка), получает питание от литиевой батареи CR2032 напряжением 3 В. Корпус пульта соответствует стандарту защиты от пыли и влаги IP40. Рабочие температуры — –5 ºC... +55 ºC. Размер — 45×56×11 мм, вес — 18 г.
-
Nice SPIN22BDKCE Назначение для секционных гаражных ворот площадью до 10.5 м² и высотой до 3.43 м Привод SN6021 Линейная скорость 0.08 м/мин Крутящий момент 5.85 Н·м Максимальное усиление 650 Н Максимальная площадь подъемно-поворотных ворот 11.75 м² Максимальная площадь секционных ворот 10.56 м² Интенсивность до 50 циклов в сутки Питание 24 В DC Потребляемая мощность в режиме ожидания 4.2 Вт Защита IP40 Рабочие температуры –20 ºС… +50 ºС Размер 311×327×105 мм Вес 3.6 кг Рейка SNA6 Тип самоблокирующаяся направляющая с зубчатым ремнем Длина профилей 3 м и 1 м Материал сталь Толщина 35 мм Приемник OXIBD Количество каналов 4 Частота 433.92 МГц Радиопротокол Nice Память 1024 односторонних и 750 двусторонних передатчиков Чувствительность –108 дБм Питание 5 В DC, от привода Защита IP20 Рабочие температуры –20 ºС… +55 ºС Размер 49.5×41.9×18 мм Вес 22 г Пульт ДУ ON3EBD Количество каналов 3 Частота 433.92 МГц Радиопротокол Nice Питание батарея CR2032, 3 В Защита IP40 Рабочие температуры –5 ºС… +55 ºС Размер 45×56×11 мм Вес 18 г -
Руководство пользователя Размер: 2.136 Мб
